斜盘运动转换机构结构设计装配

　　斜盘作为核心运动转换部件，常见于轴向柱塞泵、轴向柱塞马达、部分内燃机可变压缩比机构、往复式计量泵等设备中，核心作用是实现旋转轴的回转运动与柱塞往复直线运动的双向转换，其工作逻辑和曲轴、苏格兰轭、Z型曲柄传动的功能同源，但在小空间集成、高转速适配场景下有更突出的结构优势。

　　从实际应用场景来看，这类斜盘结构在高压柱塞泵中应用最为广泛，液压系统里的轴向柱塞泵依靠斜盘的倾角变化，改变柱塞的往复行程，从而实现泵的排量调节，相比曲柄连杆结构，斜盘式结构的轴向尺寸更紧凑，同排量下的整机体积能缩小30%左右，高转速工况下的动平衡表现更优，适合在工程机械液压系统、航空燃油泵、高压清洗设备这类对安装空间、功率密度有较高要求的场景使用。部分小型内燃机也会采用斜盘结构替代传统曲轴，进一步压缩动力单元的轴向长度，适配便携动力设备的布局需求。

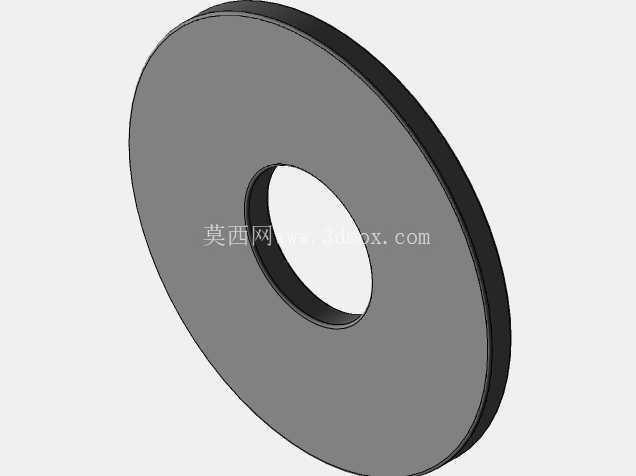

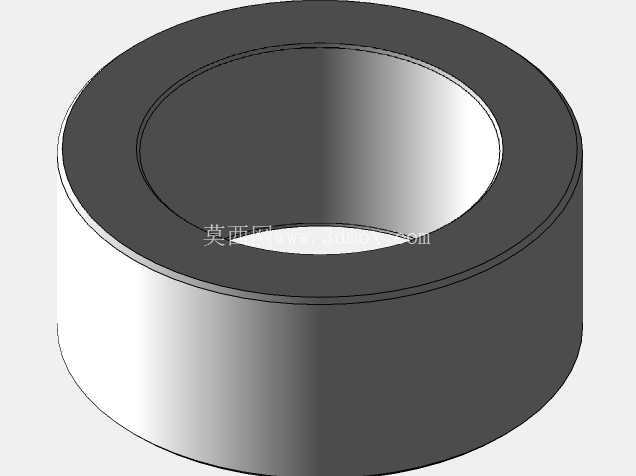

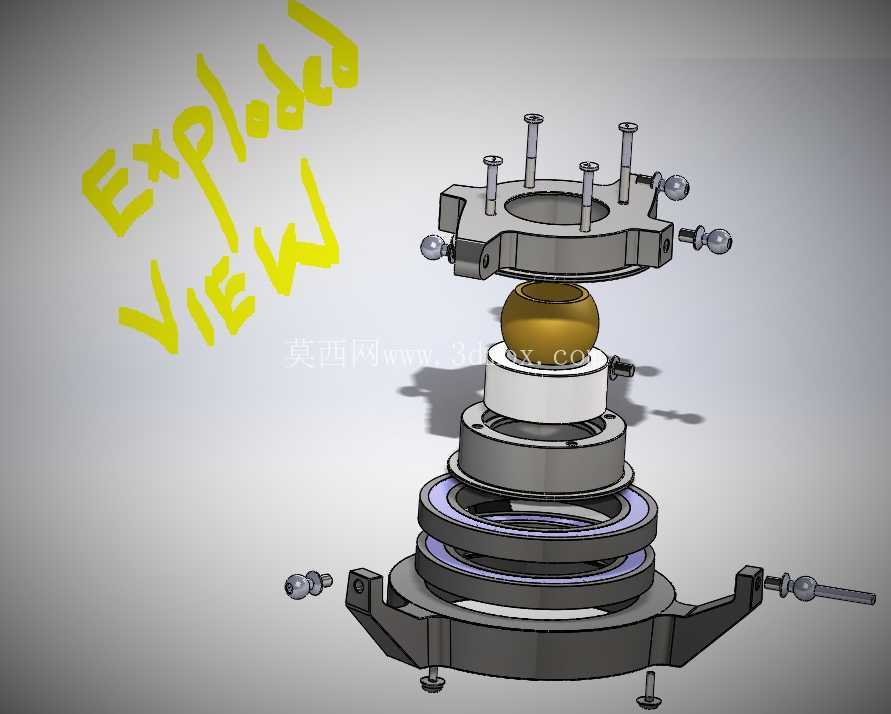

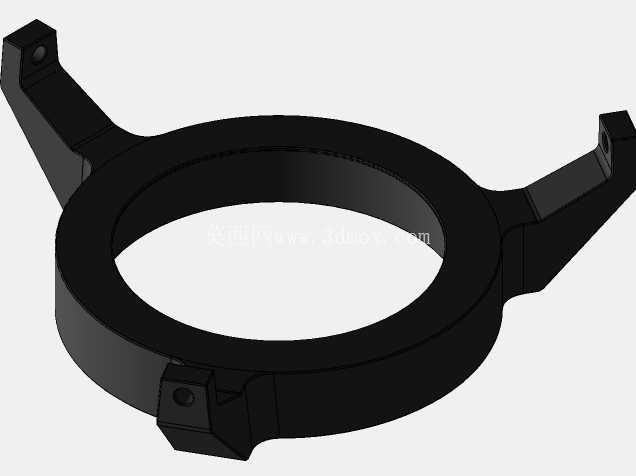

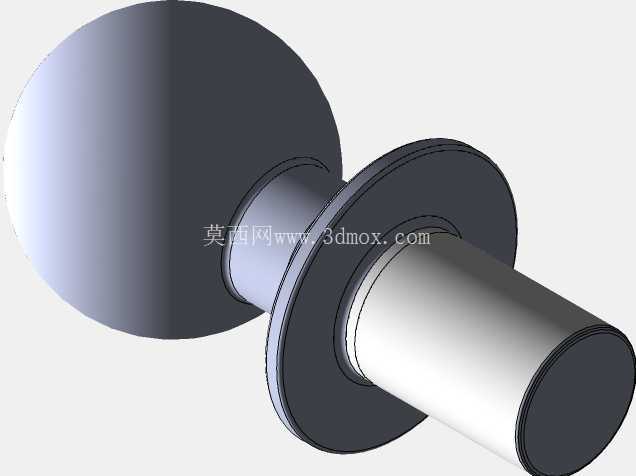

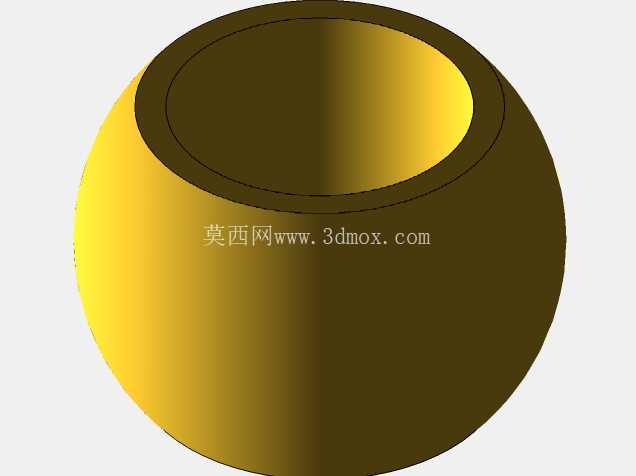

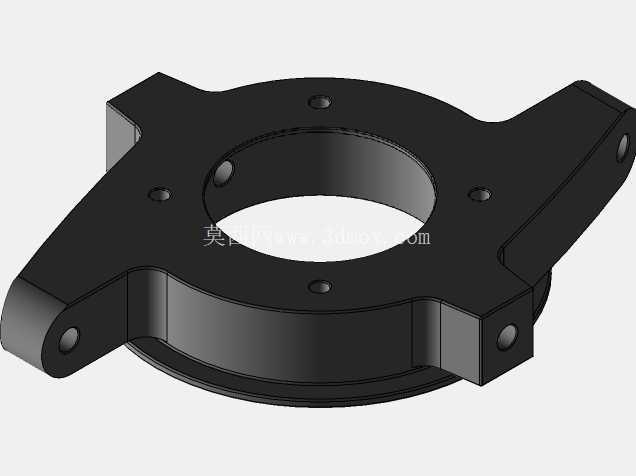

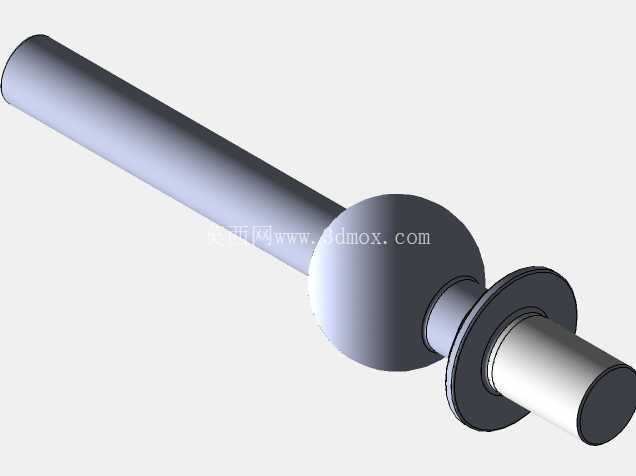

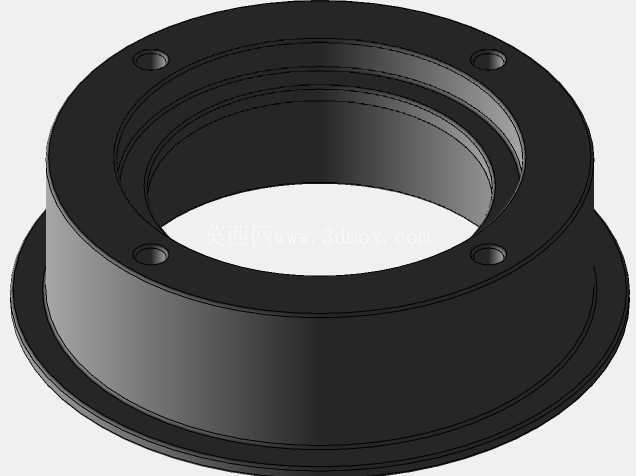

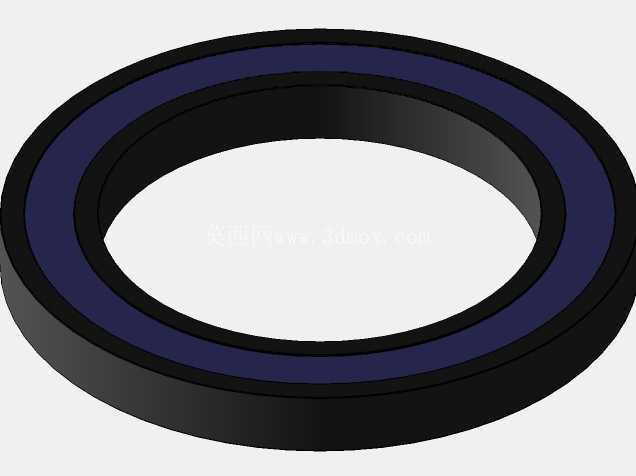

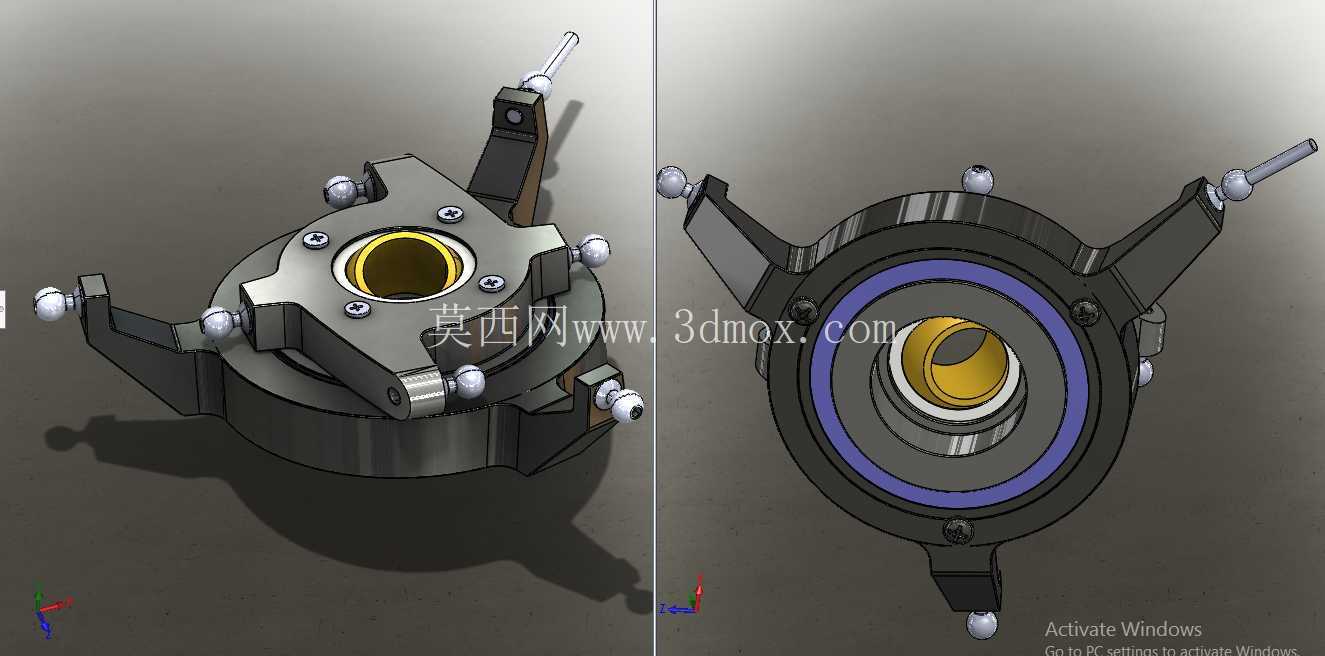

　　从功能特性来看，该斜盘组件采用分体式装配结构，核心基体为环形承载主体，中心设置阶梯通孔用于适配主轴的安装定位，内孔预留轴承安装位，可配套角接触轴承承受斜盘工作时产生的轴向与径向复合载荷。斜盘的工作面设置耐磨环结构，图中紫色环带即为耐磨衬层，通常采用铜合金或者工程复合材料制作，直接与柱塞滑靴接触，降低往复滑动过程中的磨损速率，延长部件的维护周期。周向均匀分布的三个调节支臂带有球头铰接结构，用于连接变量调节机构，当外部调节机构推动支臂摆动时，斜盘会绕支撑铰点偏转，改变工作面与主轴轴线的夹角，从而调整柱塞的行程长度，实现排量的动态调节。基体上的多组紧固螺钉用于固定耐磨衬层与支撑结构，保证高速运转时部件不会出现松脱移位，球头柱塞结构则用于滑靴的回程限位，保证滑靴始终贴合斜盘工作面，避免高速工况下出现脱靴、撞击的问题。

　　在设计思路上，该斜盘结构优先考虑了载荷的均匀分布，周向的调节支臂采用120度均匀排布，保证变量调节时的受力对称，避免偏载导致的斜盘卡滞。中心安装孔的同轴度公差控制在0.02mm以内，保证斜盘随主轴转动或者绕铰点摆动时的跳动量在允许范围内，降低工作时的振动与噪声。耐磨衬层与基体的连接采用台阶定位加螺钉紧固的方式，相比整体式斜盘，这种分体结构可以在耐磨层磨损后单独更换衬层，降低后期维护成本，同时衬层材料可以选择比基体更优的耐磨材质，平衡结构强度与耐磨性能的需求。球头铰接位置的间隙设计控制在0.01-0.03mm之间，既保证铰接摆动的灵活性，又避免间隙过大导致的调节滞后与冲击。

　　从安装边界来看，该斜盘组件的最大外缘由三个支臂的球头端点构成，安装时需要在壳体内部预留对应直径的回转空间，避免斜盘偏转最大角度时支臂与壳体内壁发生干涉。中心安装孔的尺寸适配常规直径的主轴，轴向安装尺寸需要匹配主轴上的轴承位与锁紧螺母位置，保证斜盘的轴向定位准确，不会出现轴向窜动。周向的球头回程结构的安装位置需要与柱塞的分布圆直径匹配，保证每个柱塞的滑靴都能对应贴合在斜盘工作面上，三个调节支臂的球头连接点需要与外部变量机构的拨叉位置对齐，保证调节动作的顺畅传递。实际装配时需要先将中心轴承压入斜盘内孔，再将耐磨衬层紧固到基体上，之后依次安装回程球头结构与支臂铰接部件，装配完成后需要手动摆动斜盘，检查全行程范围内是否存在卡滞、干涉问题，转动主轴检查斜盘的端面跳动量是否符合设计要求，避免装机后出现异常磨损或者泄漏问题。

　　这类斜盘结构的设计难点在于平衡高转速下的动平衡性能与变量调节的灵活性，基体部分通常会做去重处理，在非承载位置设置减重槽，降低转动惯量，同时保证整体的结构刚度，避免高压工况下斜盘出现变形导致柱塞行程偏差。工作面的平面度公差要求较高，通常需要研磨处理，保证滑靴在整个工作面上的接触均匀，避免局部接触应力过大导致的磨损加剧。
