四旋翼小型航拍作业飞行器结构设计

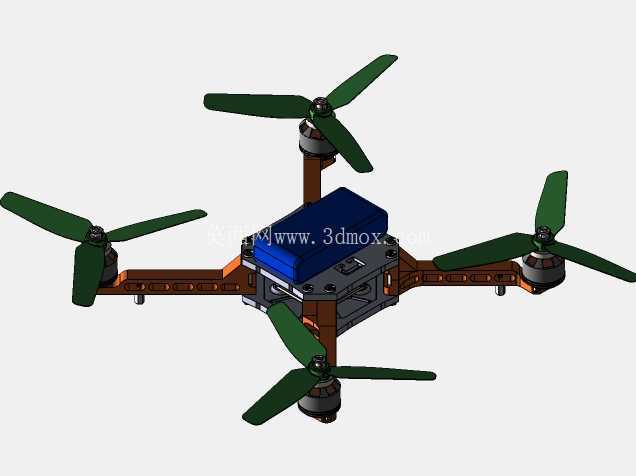

　　这款四旋翼飞行器的结构设计，最初是面向低空近景巡检、小范围航拍摄影这类轻量化作业场景做的适配，日常作业里不需要大载重长航时的冗余配置，反而对结构紧凑度、拆装便捷性有比较高的要求，毕竟外场作业时携带、快速调试都是高频场景。从实际用途出发，整机没有做多余的装饰性结构，所有外露构件都承担实际功能：四个机臂采用等长对称布局，从中心舱体向外延伸的长度经过测算，既保证相邻螺旋桨转动时不会出现气流干涉，也不会因为机臂过长导致整机收纳尺寸超标，日常携带时不需要拆卸机臂就能放进常规尺寸的设备背包。

　　中心舱体的设计优先考虑核心部件的安装边界，上层预留的安装位可以直接固定飞控板、GPS模块这类导航控制组件，下层的舱室专门适配动力电池的安装尺寸，舱体侧壁做了走线槽位，电调的供电线、信号线缆可以顺着机臂内部的空腔直接连接到中心舱，避免线缆外露在飞行过程中被气流吹动产生晃动，也能减少线材剐蹭螺旋桨的安全隐患。机臂末端的电机安装座做了定位凸台，匹配常用的22系列外转子无刷电机的安装孔位，安装时不需要额外做对位调整，四个安装孔的位置公差控制在0.1mm以内，保证电机轴垂直于机臂平面，减少飞行时的动力损耗。

　　螺旋桨采用两叶快拆结构，桨根的卡扣和电机轴的定位槽匹配，外场更换桨叶时不需要额外工具，按压旋转就能完成锁定，日常作业如果出现桨叶磕碰损坏，可以快速完成更换。整机的机架部分采用碳纤维复合板材加工，在保证结构强度的前提下尽可能降低自重，中心舱的承力板厚度做了差异化设计，安装电池和飞控的核心区域板材厚度稍大，机臂部分采用中空薄壁结构，既可以容纳走线，也能在发生轻微磕碰时产生一定的形变吸能，避免冲击力直接传递到中心舱损坏核心电子部件。从安装边界来看，整机的对角电机轴距控制在300mm级别，起飞全重控制在1kg以内，预留的载荷安装位在机身正下方，可以挂载重量不超过200g的小型航拍相机或者巡检传感器，安装孔位兼容通用的运动相机快装底座，不需要额外做转接件就能完成设备固定。设计时也考虑了日常维护的便捷性，所有结构件的连接螺丝都采用统一规格的内六角螺丝，外场维护只需要带一把对应规格的内六角扳手就能完成全部拆装操作，不需要准备多种规格的工具。

　　机臂和中心舱的连接位置做了加强筋结构，避免飞行过程中机臂产生高频振动影响航拍画面的稳定性，电机安装座和机臂的连接位置也做了减震衬垫的安装位，可以根据实际飞行的振动情况加装不同硬度的减震垫，调整整机的振动频率，避开飞控陀螺仪的共振区间。电池舱的固定结构采用绑带加定位挡边的设计，兼容不同厚度的锂聚合物电池，只要尺寸在舱体边界范围内的电池都可以稳定固定，不会在飞行过程中出现电池移位导致重心偏移的问题。起落架部分做了简化设计，直接在中心舱下方延伸出两个支撑脚，高度刚好保证挂载的相机不会在降落时接触地面，支撑脚的底部做了圆弧过渡，降落时可以起到一定的缓冲作用，同时不会因为起落架过高增加整机的风阻。整个结构的设计没有追求极限的性能参数，而是围绕日常轻量化作业的实际需求做平衡，在结构强度、自重、拆装便捷性、维护成本几个维度做了取舍，适合作为入门级作业飞行器的结构参考，也可以根据实际的作业需求调整机臂长度、电机安装位尺寸，适配不同尺寸的螺旋桨和动力组件，拓展不同的作业场景。
