带步进驱动的多关节简易机械臂结构

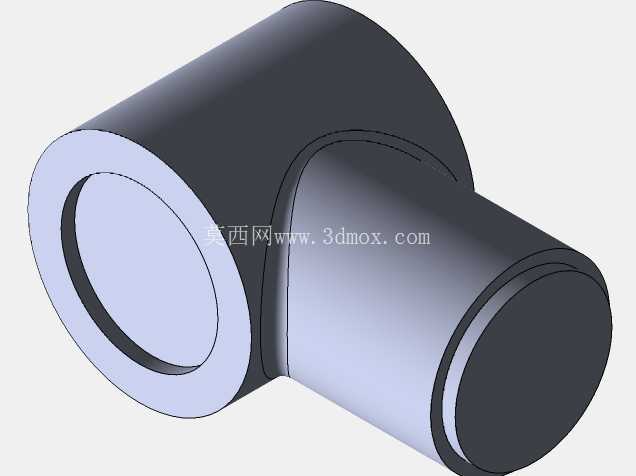

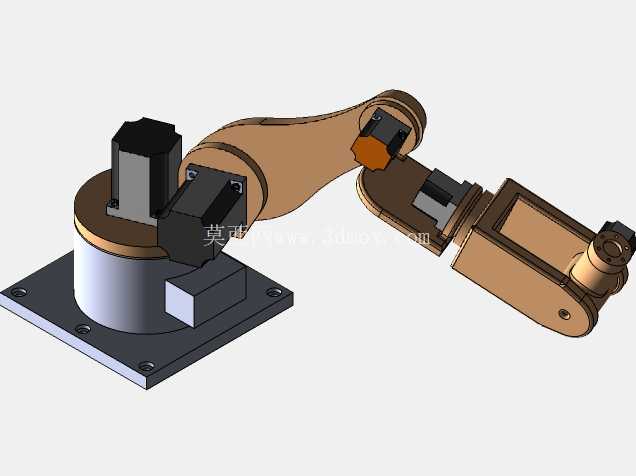

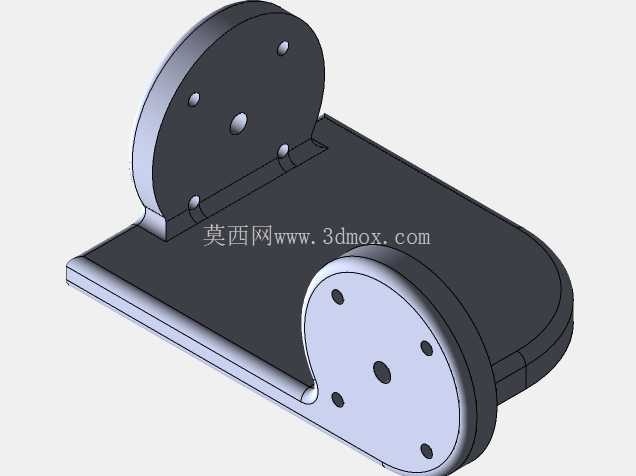

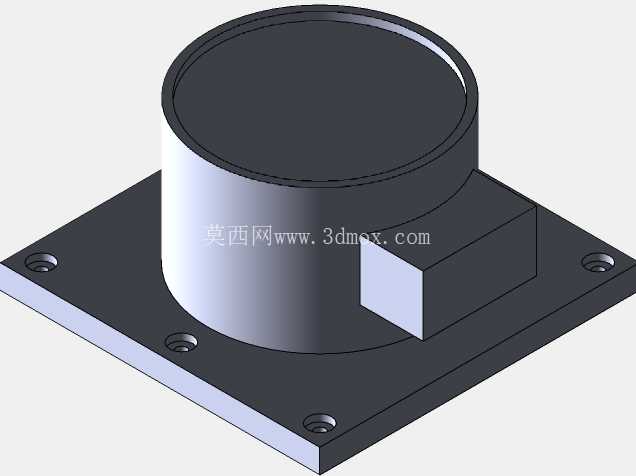

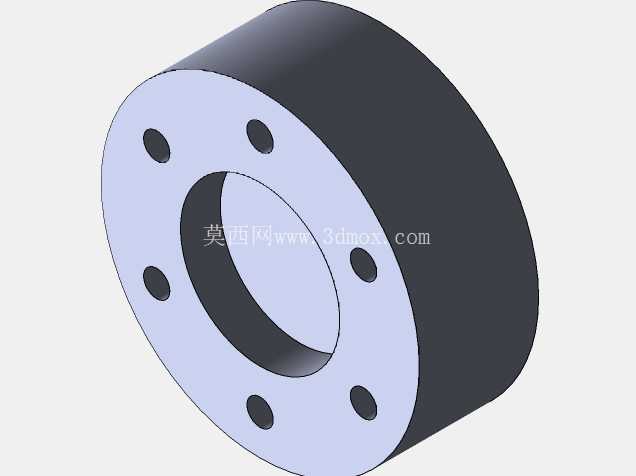

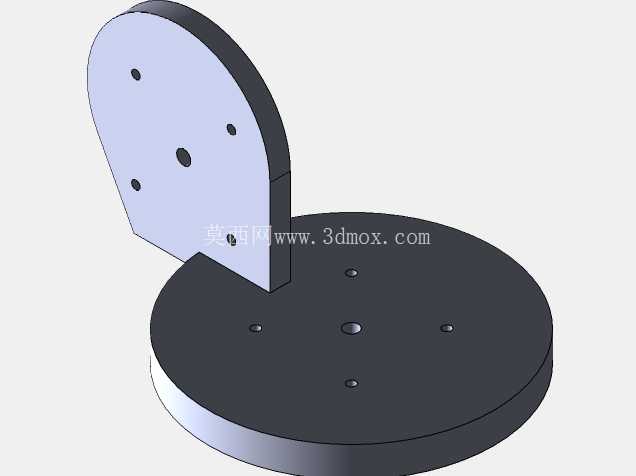

　　在小型自动化工作站、教学实验平台以及轻载物料分拣场景中，这类带步进电机的多关节机械臂是适配性极强的执行单元，它不需要复杂的伺服驱动配套，也无需重载级的结构刚性设计，刚好覆盖0.5kg以内负载的搬运、移位、简单工装夹持需求，常见于电子元器件插件工位、实验室样品转运、3D打印配套取件等场景，能替代人工完成重复性的定点取放动作，降低重复劳动强度。从结构设计逻辑来看，这款机械臂采用底座回转、大臂俯仰、小臂俯仰、末端回转的四自由度布局，底座部分采用方形法兰安装结构，四个安装孔位分布在底座法兰四角，安装时可直接通过螺栓固定在工作台面或者型材支架上，底座内部集成第一关节的步进驱动单元，驱动轴与回转支撑直接连接，省去了额外的同步带传动结构，既压缩了底座的整体高度，也减少了传动间隙带来的定位误差，底座的圆柱段外径控制在常规安装预留空间范围内，不会占用过多工作台面的有效操作区域。

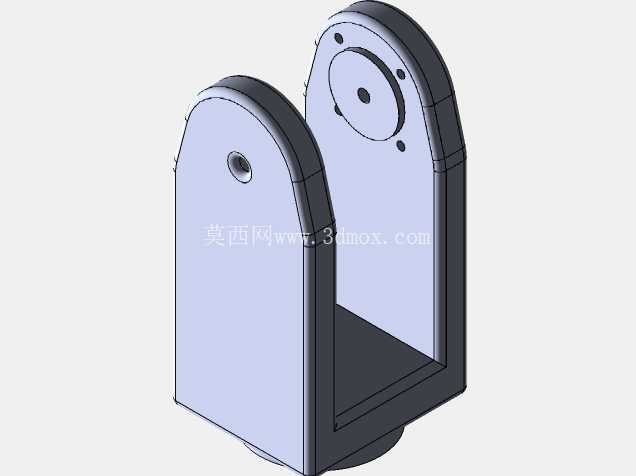

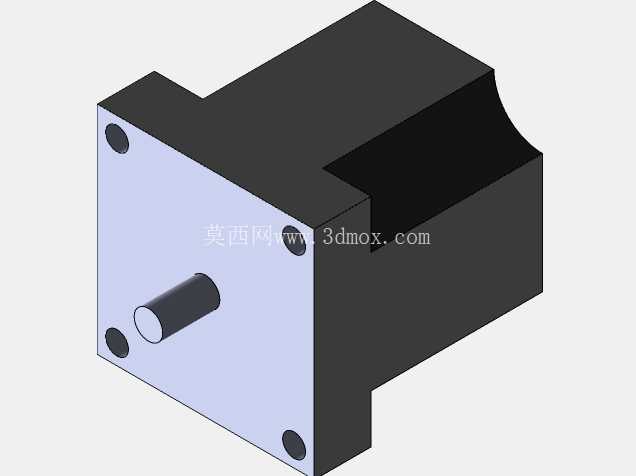

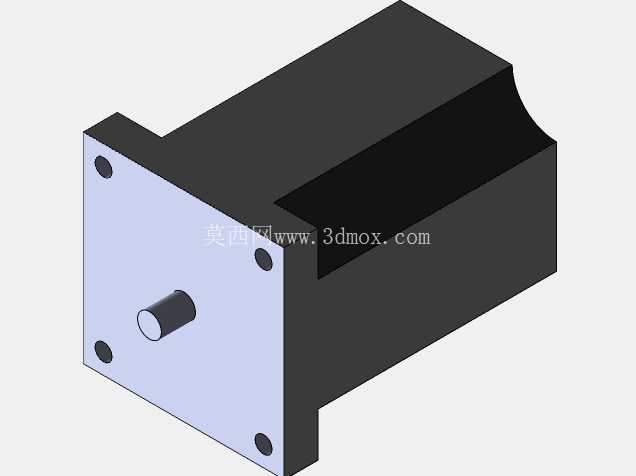

　　大臂与小臂均采用类流线型的壳体结构，这种结构并非单纯为了外观优化，而是在壁厚均匀的前提下，通过曲面造型提升臂体的抗弯刚度，相比等截面的矩形方管臂，相同重量下的抗形变能力提升明显，能有效避免臂体伸展到最大行程时出现的末端下垂问题。关节处的步进电机采用侧装式布局，电机输出轴直接与关节转轴连接，部分关节搭配简易的限位块结构，防止臂体运动过程中出现过转碰撞，臂体内部预留了走线槽空间，末端夹持器的控制线、电源线可以顺着臂体内部的空腔排布，避免线缆外露在运动过程中出现拉扯、缠绕的问题。末端执行器采用平口夹爪结构，夹爪的安装面预留了标准的螺孔阵列，可以根据实际使用需求更换不同的夹头，比如适配圆形工件的V型夹头、适配薄片工件的平垫夹头，也可以更换为吸盘、画笔等其他执行元件，拓展不同的使用场景。从安装边界来看，这款机械臂完全收缩状态下的占地范围不超过底座法兰的外接圆尺寸，完全伸展时的水平作业半径可以覆盖小型工作台的大部分区域，垂直方向的作业范围能满足常规工作台面到上层料架的取放高度需求，不需要额外抬高安装底座就能适配多数桌面级作业场景。

　　设计过程中特意控制了各关节的运动速度范围，匹配步进电机的低速大扭矩特性，不需要额外加装减速箱就能满足轻载场景下的扭矩需求，既降低了整体制造成本，也减少了减速箱带来的回程误差，对于定位精度要求在0.5mm左右的轻载作业场景完全够用。关节连接处的轴承采用标准深沟球轴承，采购替换方便，日常维护只需要定期在轴承位置补充润滑脂即可，不需要复杂的保养流程。臂体的连接螺栓全部采用内六角圆柱头螺栓，沉头安装后不会突出臂体表面，避免运动过程中螺栓与周边结构、线缆发生剐蹭。

　　在实际选型适配时，这类机械臂不需要搭配高端的运动控制器，采用普通的步进电机驱动板加开源控制板就能实现点位运动控制，对于教学场景来说，学生可以直接通过编程实现不同的动作轨迹，直观理解多关节运动学的基本原理；对于小型加工场景来说，可以直接搭配光电传感器实现来料自动取放，不需要复杂的系统集成就能快速搭建简易自动化工位。需要注意的是，这类轻载机械臂不适合重载作业，也不适合高速往复运动的场景，它的结构刚性和驱动特性决定了它的定位是轻载、低速、低成本的执行单元，在对应的场景下能以极低的成本实现自动化作业需求，相比大型工业机器人，它的部署成本更低、占用空间更小、调试难度更低，非常适合小型化、分散化的作业工位使用。
