高性能内燃机锻造活塞结构设计

　　作为内燃机核心往复运动部件，活塞的结构设计直接决定动力单元的热效率、输出功率与服役寿命，这款锻造活塞的结构方案，主要面向高负荷增压内燃机的应用场景，适配乘用车高功率动力总成、小型通用航空活塞发动机、非道路移动机械的高强化动力单元，这类工况下活塞需要长期承受12MPa以上的爆发压力，以及顶部超过300℃的持续热负荷，常规铸造活塞的材料致密度不足，在高周疲劳载荷下容易出现销座开裂、裙部变形的失效问题，因此采用锻造工艺成型的本体结构，从材料基体层面提升整体疲劳强度。

　　从功能特性来看，活塞首先承担燃烧室密封的核心作用，头部设置的三道环槽分别对应气环与油环的安装位置，最上方的第一道气环槽距离顶面预留足够的岸高，避免高温燃气直接冲刷环槽导致环组卡滞，环槽的加工精度直接影响密封效果，设计时预留了符合热膨胀规律的配合间隙，保证冷态启动时无卡滞、热态工作时无过量窜油。活塞顶面的凹坑结构对应燃烧室的几何形状，配合缸盖的进排气道与喷油器布置，能够组织合理的缸内气流运动，让燃油与空气充分混合，提升燃烧效率，顶面的壁厚经过热应力仿真优化，在保证足够强度的前提下尽量减薄，降低活塞整体往复质量，减少曲轴连杆机构的惯性载荷。

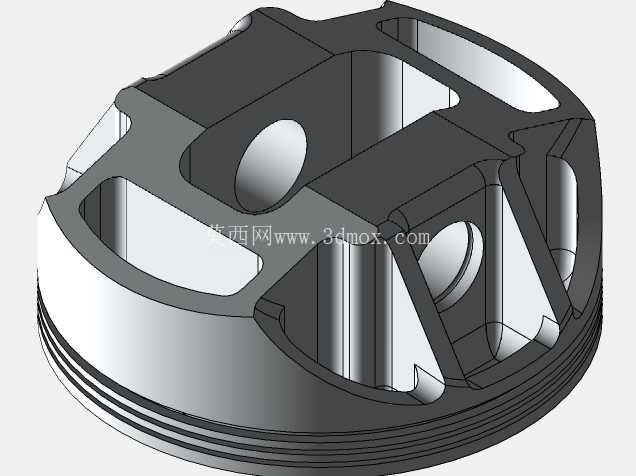

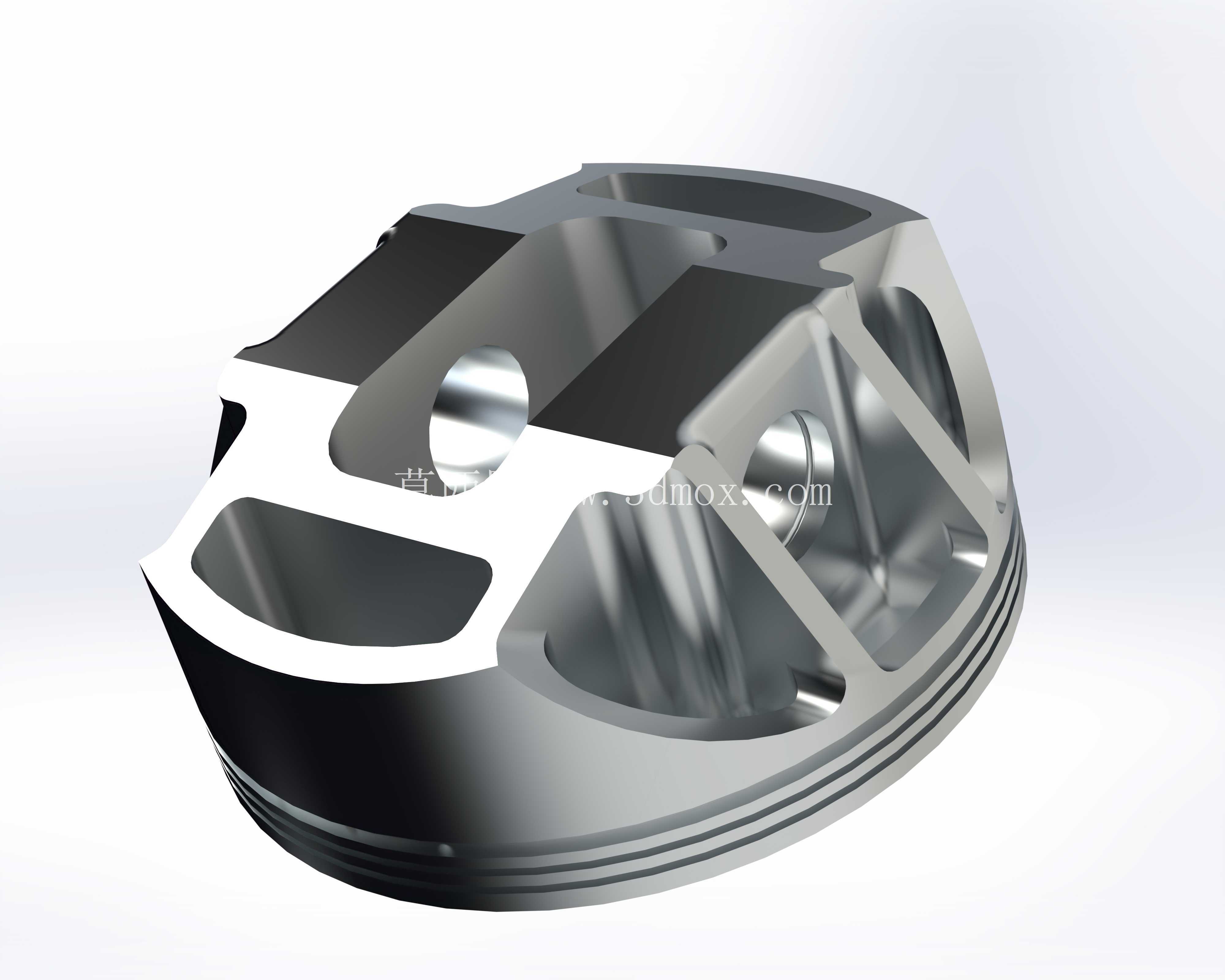

　　活塞销座的结构是设计中的核心难点，这款活塞采用了斜向加强筋连接销座与活塞顶部的结构，筋条的走向完全匹配爆发压力下的应力传递路径，将活塞顶承受的燃气压力均匀传递到活塞销，再通过连杆传递到曲轴，避免销座与顶面连接位置出现应力集中。销孔内部设计了微量的卸载结构，在活塞销受弯变形时能够保证接触面压力均匀分布，避免销孔边缘出现局部高压导致的咬合磨损。裙部的型线采用了中凸变椭圆的设计方案，冷态下裙部截面为椭圆，长轴垂直于活塞销方向，工作状态下裙部受热膨胀后会趋近正圆，保证与缸壁的贴合面积最大化，同时裙部表面预留了固体润滑涂层的加工余量，降低冷启动阶段的摩擦磨损。

　　从安装边界来看，这款活塞的总高、压缩高尺寸严格匹配对应机型的缸体与曲轴参数，压缩高尺寸决定了活塞在上止点时的顶面位置，直接影响发动机的实际压缩比，设计时将尺寸公差控制在0.02mm以内，避免压缩比偏差导致的爆震风险。活塞销的孔径与配合公差按照全浮式设计要求设定，工作状态下活塞销可以在销座与连杆小头内自由转动，保证磨损均匀。活塞环槽的宽度、深度尺寸匹配标准规格的活塞环，不需要单独定制密封件，降低后期维护的配件成本。裙部的最大外径尺寸与缸径的配合间隙经过热变形计算，兼顾热态下的导向性能与摩擦阻力，避免间隙过大导致的敲缸异响，或是间隙过小导致的拉缸故障。

　　设计过程中首先完成了工况载荷的边界梳理，明确不同转速、负荷下的活塞热负荷与机械载荷分布，通过拓扑优化确定内部加强筋的最优布局，在保证结构强度的前提下将活塞整体质量控制在同排量铸造活塞的85%左右，更低的往复质量能够有效降低曲轴的平衡配重需求，减少发动机整体的运转振动。内部的减重空腔结构同时兼顾了冷却油腔的作用，工作时连杆小头喷出的冷却机油会进入活塞内部的空腔，带走顶部的热量，降低活塞整体的热负荷，避免顶部材料因高温出现强度下降。活塞的裙部长度经过匹配计算，保证活塞在上下止点换向时的导向长度足够，减少换向时的敲击噪声，同时不会因为裙部过长增加不必要的摩擦面积。

　　在实际装机应用中，这款活塞能够适应更高的增压压力与点火提前角，动力输出的上限比同规格铸造活塞提升20%左右，同时疲劳寿命提升一倍以上，适合对动力性能、可靠性有较高要求的应用场景，比如改装车动力升级、小型通航动力、竞赛类动力单元等场景，结构设计上完全遵循内燃机活塞的设计规范，所有安装尺寸符合行业通用标准，不需要对原有发动机的缸体、曲轴、连杆部件做任何修改即可直接替换安装。
