滑翔机尾部手动支撑安全绳锁结构

　　做轻型通航飞行器结构设计快十二年，经手的滑翔机尾段安全部件少说也有三十多套，这次复刻的这款尾绳锁，是早年滑翔机牵引系统里经过长期工况验证的成熟结构，最早的应用场景是无动力滑翔机的地面牵引释放、以及地面停机状态下手动支撑发动机时的安全锁止，很多人容易把它和舰载机着舰尾钩混淆，二者的受力逻辑、触发机制完全是两个方向。

　　先从实际工况说起，滑翔机地面牵引起飞时，牵引绳的拉力会通过这个锁具传递到机身尾段的主承力框上，释放动作需要飞行员在驾驶舱内通过钢索拉线完成，不能出现卡滞、误触发的情况；地面停机检修、手动撑起发动机做维护的时候，这个锁具要承担尾段的支撑限位力，避免支撑结构意外滑脱伤人。早年的原版结构经过五十年的实际使用迭代，橡胶缓冲模块的参数已经调校到很成熟的状态，牵引释放瞬间的缓冲拉力稳定在40磅，既不会因为缓冲太硬导致牵引绳瞬间过载断裂，也不会因为缓冲太软出现释放滞后、牵引绳扫到尾翼的风险。

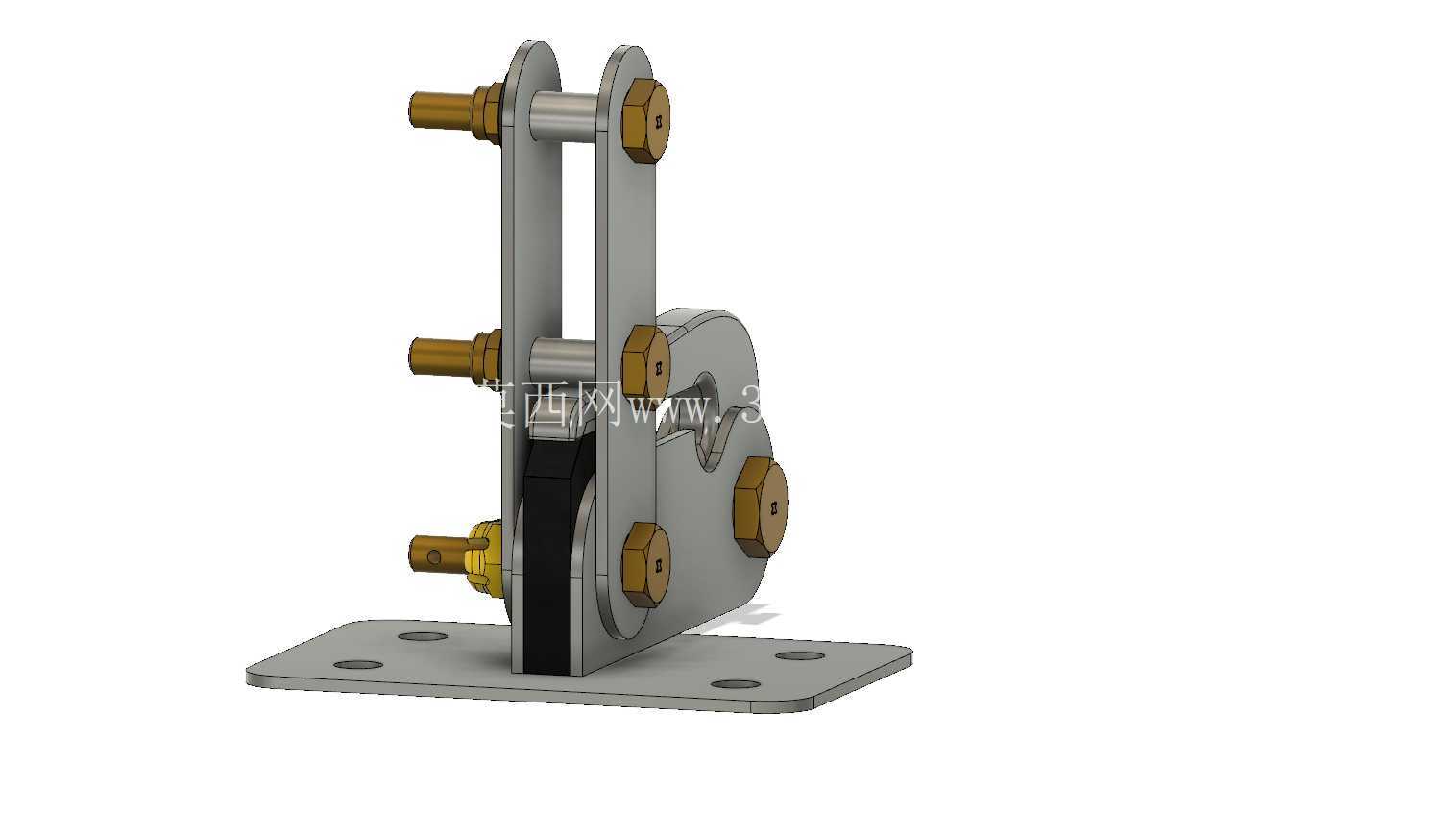

　　从结构设计逻辑来看，整个锁体采用立式双立板支撑结构，底部是带四个安装孔的平板安装座，安装孔的孔距完全匹配轻型滑翔机尾段承力框的标准安装位，不需要额外做转接支架，安装座的厚度经过受力校核，能承受最大牵引拉力下的弯曲变形，不会出现安装面翘曲导致锁体卡滞的问题。立板之间通过三根阶梯销轴做定位连接，最上方的销轴是锁钩的旋转支点，中间的销轴承担锁止状态下的主要剪切力，最下方的销轴用来固定橡胶缓冲组件和释放摇臂，所有销轴的端部都用带法兰的铜质锁紧螺母固定，既可以防止飞行过程中螺母受振动松脱，也能在日常维护的时候快速拆解，不需要专用的工装工具。

　　锁钩的型线是经过多轮迭代的圆弧钩口，牵引绳挂入之后不会因为飞行中的振动出现脱钩，释放的时候摇臂带动锁钩旋转，钩口完全开放，牵引绳可以在拉力作用下顺利脱离，不会出现钩口挂住绳结的情况。橡胶缓冲组件夹在双立板之间，和释放摇臂直接接触，牵引释放的瞬间，摇臂的冲击力会先作用在橡胶缓冲块上，通过橡胶的压缩变形吸收冲击能量，避免刚性冲击传递到机身结构上，导致尾段蒙皮出现疲劳裂纹。三个侧向的铜质接头分别对应牵引绳挂点、释放钢索连接点、地面维护锁止点，每个接头的螺纹长度都做了冗余设计，安装的时候可以根据实际的装配间隙调整拧入深度，不需要额外加工垫片调整间隙。

　　做三维建模的时候，要特别注意几个运动边界的干涉检查：锁钩在旋转解锁的全行程里，和两侧立板、缓冲块之间的单边间隙要控制在0.5mm到1mm之间，间隙太大容易出现锁钩晃动、磨损加剧的问题，间隙太小在低温环境下金属件收缩，容易出现卡滞；安装座的四个安装孔要做沉头设计，安装螺栓的头部不能高出安装座平面，否则安装的时候锁体和机身承力框之间会出现间隙，受力的时候会产生附加弯矩；所有销轴的同轴度公差要控制在0.02mm以内，否则装配之后锁钩的旋转阻力会变大，极端情况下会出现释放卡滞的安全隐患。

　　实际选型适配的时候，这个结构不仅可以用在滑翔机的尾部牵引锁止，也可以经过小幅尺寸调整之后，用在小型无人机的伞降释放机构、轻型运动飞机的地面系留锁止场景，核心的锁止-缓冲-释放逻辑是通用的，只要根据实际的受力需求调整缓冲块的硬度、销轴的直径、安装座的孔距，就可以快速适配不同的机型。很多新手设计师做这类锁具的时候，容易只关注静态的锁止强度，忽略释放过程的动态冲击和运动间隙，往往会出现试验阶段功能正常，实际飞行几个架次之后就出现卡滞、磨损过快的问题，这款经过五十年实际使用验证的结构，刚好可以给同类产品的设计提供成熟的参考，避免在基础结构上重复试错。
