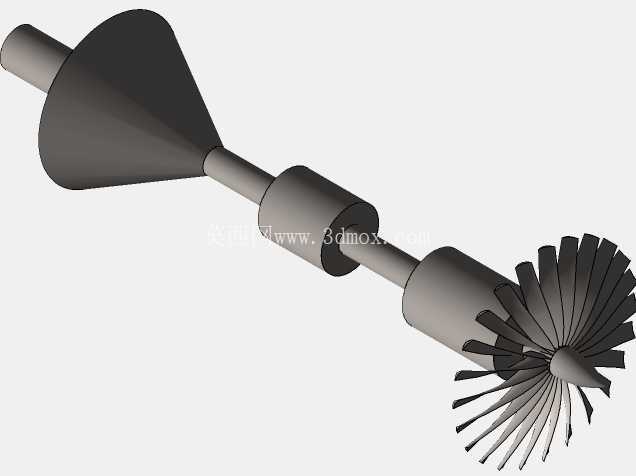

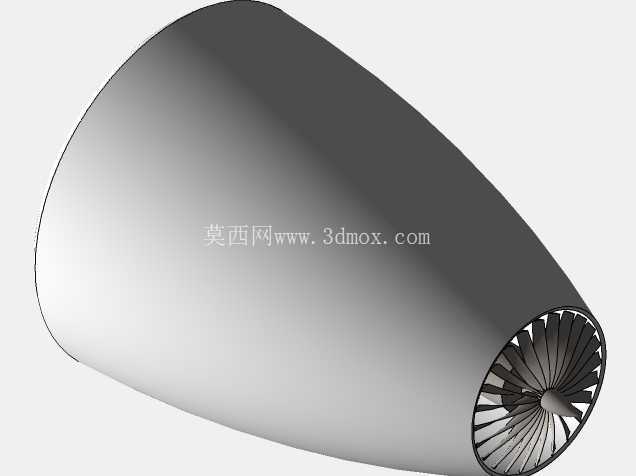

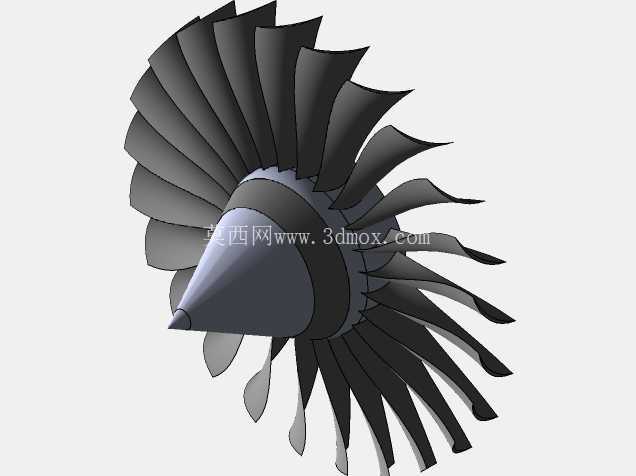

这款涡轮风扇动力装置主要面向商用干线客机、军用战术运输机等亚音速飞行平台设计,核心目标是在宽飞行包线内兼顾推力输出与燃油经济性,适配0到12000米高度区间、0到0.85马赫速度范围的常规飞行任务,可作为单通道客机的主动力配置,也能用于大型无人机的动力改装场景,满足长航时巡航、大推力起飞爬升的实际运行需求。从结构设计逻辑来看,该动力装置采用双转子高涵道比构型,内外涵道气流在尾喷段前完成掺混,外涵道冷流占比超过80%,既可以降低排气速度提升推进效率,也能通过冷流包裹核心舱热端部件降低红外辐射特征。核心机部分沿气流方向依次布置单级大直径风扇、三级低压压气机、九级高压压气机、环形燃烧室、单级高压涡轮与三级低压涡轮,高压转子与低压转子采用同轴反转支承结构,两个转子分别由对应涡轮独立驱动,不存在机械硬连接,可在不同工况下自动匹配最优转速,避免低转速下压气机喘振、高转速下涡轮超转的问题。风扇叶片采用宽弦空心设计,叶型沿展向做了复合掠形优化,叶尖位置带叶冠阻尼结构,可降低高速旋转下的叶片振动应力,同时减少叶尖间隙泄漏损失,提升风扇段的气动效率。压气机部分的静叶与动叶均采用可控扩散叶型,高压压气机后段叶片采用气冷结构,引入压气机中段的高压冷却气流对叶片前缘、尾缘进行冲击冷却,保证燃烧室出口1600K级别的燃气温度下,叶片材料仍能保持足够的结构强度。燃烧室采用短环形贫油预混设计,燃油喷嘴采用双油路离心雾化结构,在低工况下仅副油路工作保证雾化效果,高工况下主副油路同时供油满足大流量燃油供给需求,可大幅降低燃烧室内的局部高温区,减少氮氧化物排放,同时让出口温度场分布更均匀,降低涡轮导向叶片的热负荷。
支承结构上,高压转子采用两点支承,前支承位于压气机前端,后支承位于高压涡轮后端,采用挤压油膜阻尼器降低转子振动传递;低压转子采用三点支承,前支承延伸至风扇段前端,中间支承位于高低压压气机之间,后支承位于低压涡轮后端,通过柔性联轴器补偿转子工作中的热变形与不对中量,保证全工况下转子系统的运行稳定性。外形尺寸方面,该动力装置最大直径约2.1米,总长度约3.8米,干重约2.8吨,安装时通过核心机匣上下两个主安装节、风扇机匣两侧的辅助安装节与飞机机翼挂架连接,主安装节可传递核心推力与垂直方向载荷,辅助安装节仅传递侧向与扭转载荷,允许机匣在热态下沿轴向自由膨胀,避免热应力积累。

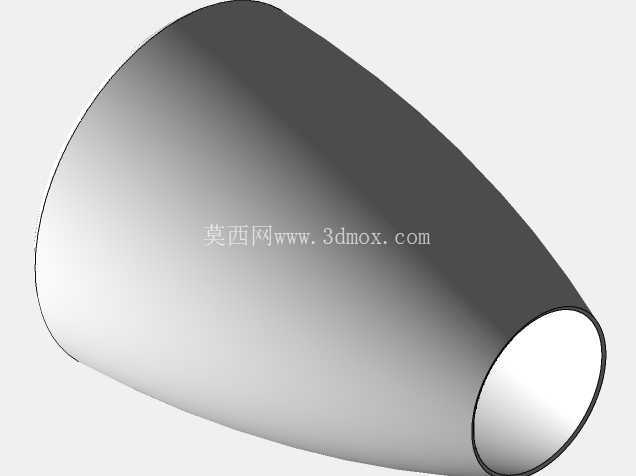

安装边界设计上,核心机匣外围预留了150毫米的附件安装空间,可布置燃油泵、滑油泵、起动机、发电机等附件,附件传动齿轮箱位于核心机匣下方,通过中心传动轴与高压转子连接,保证地面起动、空中风车状态下附件都能获得足够的驱动功率。外涵道机匣采用碳纤维复合材料铺层成型,内壁带消声衬层,由穿孔板、蜂窝芯与背板组成的声衬结构可有效吸收风扇旋转产生的宽频噪声,降低舱内噪声水平与机场周边噪声污染。润滑系统采用封闭循环滑油系统,在转子支承位置、附件传动齿轮位置设置喷油润滑点,滑油经散热器冷却后循环使用,可在-40℃到200℃的环境温度范围内保证润滑效果。
控制系统采用全权限数字电子控制架构,可实时采集油门杆位置、飞行高度、速度、进气温度、转子转速、排气温度等参数,自动调节燃油供给量、可调静叶角度,实现推力的精准控制,同时具备故障诊断与容错功能,当单个传感器出现故障时可自动切换至备份参数,保证动力装置持续稳定运行。日常维护设计上,核心机采用单元体结构设计,分为风扇单元体、低压压气机单元体、核心机单元体、低压涡轮单元体、附件传动机匣单元体,单个单元体可在机场机位完成拆换,无需将整台发动机返厂大修,大幅缩短维护停场时间,降低全生命周期使用成本。在实际运行场景中,该动力装置可在地面-40℃到50℃的环境温度下正常起动,起飞阶段可输出最大14吨级的推力,满足150座级单通道客机的起飞推力需求,巡航阶段单位燃油消耗率可控制在0.55kg/(daN·h)以内,相比同推力级的老款涡扇发动机燃油效率提升15%以上,可有效降低航线运营成本。
