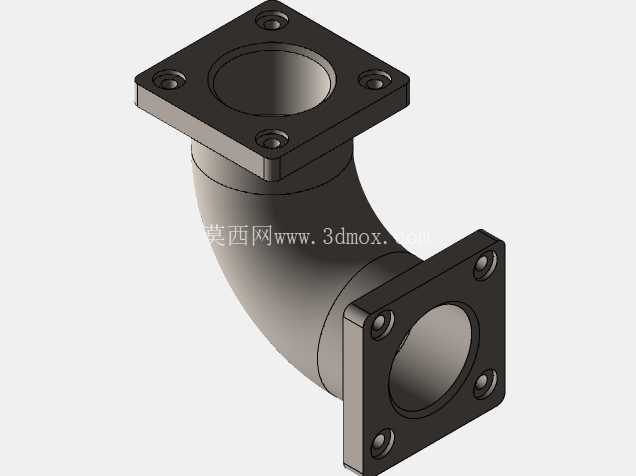

90度双方法兰金属弯管接头结构

　　在工业流体输送、气动回路、真空管路以及小型设备的气路排布场景中，管路转向节点的连接可靠性直接决定整套系统的运行稳定性，这款双方法兰式90度弯管结构，正是针对紧凑型安装空间内的管路直角转向需求设计的连接件。不同于常见的螺纹连接弯头，该结构采用两端方形法兰对接的形式，安装时无需在管路端部加工外螺纹，仅需将法兰端面与对接端的法兰面贴合，穿入对应位置的紧固件即可完成固定，安装容错率更高，尤其适合管壁较薄、不适合加工螺纹的金属管路连接场景，也适配部分非金属管路的法兰式对接需求。

　　从结构设计逻辑来看，弯管主体采用等通径圆弧过渡设计，弯曲段的曲率半径经过流体阻力优化，既不会因为曲率过小造成管路通流截面突变，引发局部压损增大、流体紊流的问题，也不会因为曲率过大导致整体安装占用空间超标，能够在保证通流效率的前提下，最大限度压缩转向段的空间占比。两端的方形法兰采用对称式螺栓孔布局，每个法兰面设置四个安装孔，孔位沿法兰中心呈90度均匀分布，这种布局的优势在于安装时无需刻意对齐周向角度，只要法兰端面贴合，任意旋转90度都能完成孔位对接，能够适配不同走向的管路排布需求，降低现场安装的对位难度。

　　法兰与弯管主体的衔接位置做了圆弧过渡加强处理，避免直角衔接带来的应力集中问题，在管路承受内部压力冲击、或者外部安装震动的工况下，衔接位置不会因为应力集中出现开裂、泄漏的问题。从安装边界尺寸来看，两端方形法兰的边长大于弯管主体的外径，法兰端面突出弯管外壁形成均匀的安装压紧面，安装时可以在两个法兰对接面之间加装密封垫片，四个紧固件均匀压紧后，能够实现可靠的端面密封，耐受常规工况下的气压、液压流体输送需求。弯管主体的壁厚经过强度校核，既能够满足常规工业管路的承压要求，也不会因为壁厚过大造成整体重量超标、材料浪费的问题。

　　在实际应用中，这类弯管接头常被用在通讯基站设备的冷却管路排布、小型气动设备的气路转向、紧凑型液压站的管路连接场景中，尤其是在设备内部安装空间局促、管路需要紧贴设备内壁完成直角转向的位置，双方法兰的安装形式不需要额外预留螺纹拧紧的操作空间，仅需在法兰侧方预留紧固件的穿入空间即可完成安装，相比螺纹弯头能够进一步压缩管路排布的占用空间。建模过程中，弯管的内孔与外圆采用同轴扫掠特征生成，保证弯曲段的壁厚均匀一致，两端法兰的安装孔位置严格按照对称公差要求设定，确保对接时的孔位同轴度，法兰端面的平面度按照密封要求设定公差，避免因为端面不平造成密封失效。整个结构没有多余的冗余设计，所有特征都服务于连接、密封、转向的核心功能，没有额外的装饰性结构，完全按照工业实用需求设计，能够直接导入装配环境中完成管路系统的排布校验，也可以作为同类弯管接头设计的参考原型，用于验证不同通径、不同曲率半径下的弯管安装空间匹配度。
