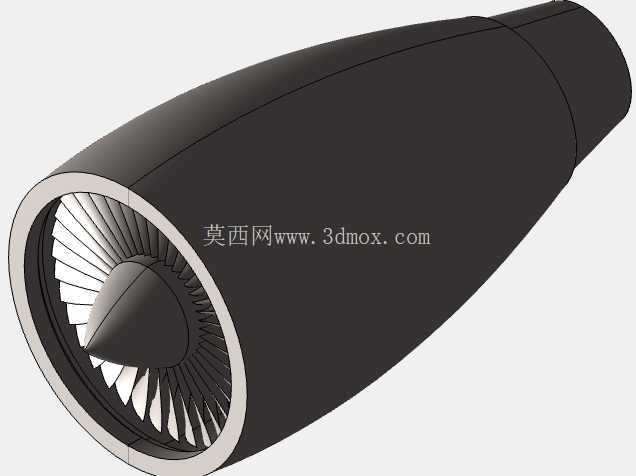

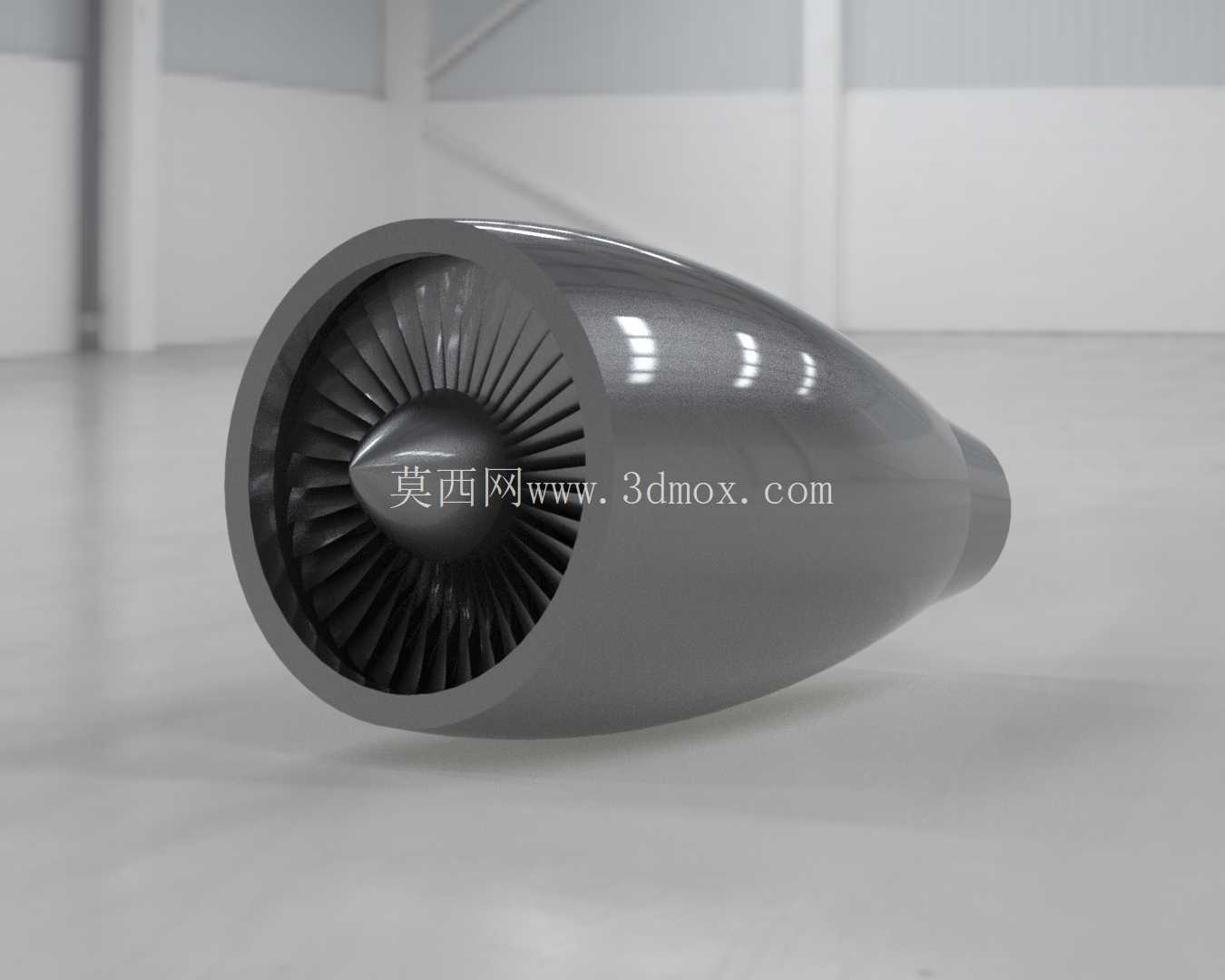

航空涡轮喷气式发动机结构三维建模

项目分类:发动机 发布时间:2024-11-21 ID:802823
  • 航空涡轮喷气式发动机结构三维建模
  • 航空涡轮喷气式发动机结构三维建模

  在航空动力装备的结构设计环节,涡轮喷气发动机的三维建模是航空制造领域结构验证、原理教学、部件匹配设计的核心基础载体,这类模型的构建完全围绕实际航空推进场景的工程需求展开,没有冗余的装饰性结构,每一处曲面、每一个叶片的排布都对应真实工况下的功能逻辑。从实际应用场景来看,这类动力装置核心适配于高速固定翼航空器的动力输出场景,在亚音速、跨音速飞行区间能够稳定输出持续推力,支撑航空器完成起飞爬升、巡航平飞、机动变向等全飞行阶段的动力供给,区别于活塞式航空发动机,其没有往复运动的做功部件,连续进气-压缩-燃烧-排气的做功流程能够适配更高的飞行速度需求,在军用歼击机、早期民用干线客机、高速靶机等装备上都有过大规模的应用落地。从设备实际用途出发,这套三维结构完整复现了喷气发动机的核心做功链路,可直接用于航空类专业的原理教学演示,帮助学习者直观理解进气、压气、燃烧、排气四个核心阶段的结构配合关系;也可作为新型航空动力部件研发的基础参照载体,在进行压气机叶片改型、燃烧室结构优化、尾喷口调节机构设计时,能够依托现有模型快速完成结构匹配验证,减少从零开始建模的重复工作量;同时还可用于航空维修领域的拆装模拟训练,让维修人员在虚拟环境中熟悉各部件的安装位置、配合公差、拆装顺序,降低实机训练的成本与安全风险。

  从产品功能特性来看,模型完整还原了核心功能部件的结构逻辑:进气道采用顺滑的收敛型曲面设计,能够在不同飞行速度下对来流进行初步整流,将紊乱的来流调整为均匀的轴向气流,避免气流畸变对后续压气机叶片造成冲击损伤;压气机部分采用多级轴流式叶片排布,每一级叶片的安装角、叶型扭转角度都沿气流方向逐步变化,能够逐级提升进气压力,让进入燃烧室的空气达到足够的压力值,满足燃油充分燃烧的压力条件;燃烧室采用环形腔室结构,预留了燃油喷嘴的安装位置与火焰筒的冷却流道,能够保证燃油与高压空气充分混合,在持续燃烧的同时避免高温燃气直接烧灼燃烧室壁面;涡轮部分的叶片与压气机叶片通过同轴结构连接,高温高压燃气冲击涡轮叶片转动的同时,带动前端压气机持续工作,完成动力的自循环传递;尾喷口采用收敛型流道设计,能够将燃烧后的高温燃气加速排出,通过气流的反作用力形成整机推力。从产品设计思路来看,建模过程完全遵循航空动力部件的工程设计逻辑,没有为了视觉效果随意调整结构比例:首先是保证气动外形的顺滑性,所有流道相关的曲面都采用G2连续过渡,避免出现台阶、锐角等会引发气流附面层分离的结构,保证气流在整个流道内的流动顺畅性;其次是保证部件配合的合理性,转动部件与静子部件之间预留了符合工程实际的间隙值,既避免转动过程中出现动静碰磨,也不会因为间隙过大导致压力泄漏损失;再者是结构的可拆解性,所有核心部件都采用独立建模的方式完成,进气道、压气机转子、压气机静子、燃烧室、涡轮转子、尾喷口等部件都可以单独拆分,方便后续进行单一部件的结构优化或者装配模拟。

  从外形尺寸与安装边界来看,模型按照中小推力航空喷气发动机的实际尺寸比例构建,整体为轴向对称结构,最大外径位于压气机与燃烧室的连接段,进气口直径小于最大外径,尾喷口直径沿排气方向逐步收敛,整机沿轴向的长度与最大外径的比例符合真实发动机的长径比设计范围;安装接口方面,模型预留了发动机与航空器机身连接的主安装节、辅助安装节位置,安装节的位置分布符合发动机重心配平要求,能够保证发动机安装到机身之后的受力均匀性,避免飞行过程中出现额外的振动载荷;同时模型也预留了燃油管路、滑油管路、控制线路的外接接口位置,接口的尺寸、排布位置都符合航空动力系统的管路安装规范,能够直接对接周边附属系统的模型,完成整个航空动力段的装配设计。在建模细节处理上,压气机叶片的叶型采用了真实的翼型截面,沿叶高方向的扭转角度完全匹配气流在不同半径处的速度三角形,保证每一段叶型都能在设计工况下处于最佳攻角位置,减少气流分离带来的效率损失;涡轮叶片的内部预留了冷却流道的结构空间,虽然是外观与结构装配模型,但也考虑到了真实涡轮叶片的气冷需求,没有将叶片设计为实心结构,为后续进行冷却系统的细节建模预留了设计余量;燃烧室的火焰筒壁面预留了掺混孔的位置,这些小孔的排布角度、孔径大小都经过实际流场逻辑的匹配,能够让冷却空气与高温燃气充分掺混,将进入涡轮的燃气温度调整到涡轮叶片能够承受的温度范围。

  对于结构设计从业者来说,这套模型能够帮助理解航空喷气发动机的结构布局逻辑,掌握轴向对称动力装备的建模方法,尤其是多级叶片的阵列建模、复杂流道曲面的构建方法、转动部件与静子部件的配合间隙设计思路;对于设备选型从业者来说,能够通过模型直观了解喷气发动机的外部尺寸、安装点位置,在进行航空器动力舱设计的时候,能够准确预留安装空间,避免出现动力舱尺寸与发动机不匹配的问题;对于三维建模从业者来说,这套模型涵盖了曲面建模、参数化阵列、装配约束、结构间隙检查等多个常用建模技能点,能够作为复杂动力装备建模的练习参照。需要注意的是,这类模型在用于实际工程设计参考时,需要结合具体的推力需求、飞行工况对叶片参数、流道尺寸进行针对性调整,不能直接套用模型参数进行实物加工,毕竟不同应用场景下的发动机工作环境、推力要求、燃油类型都存在差异,对应的结构参数也需要进行匹配性优化。
