小型四旋翼航拍巡检飞行器结构设计

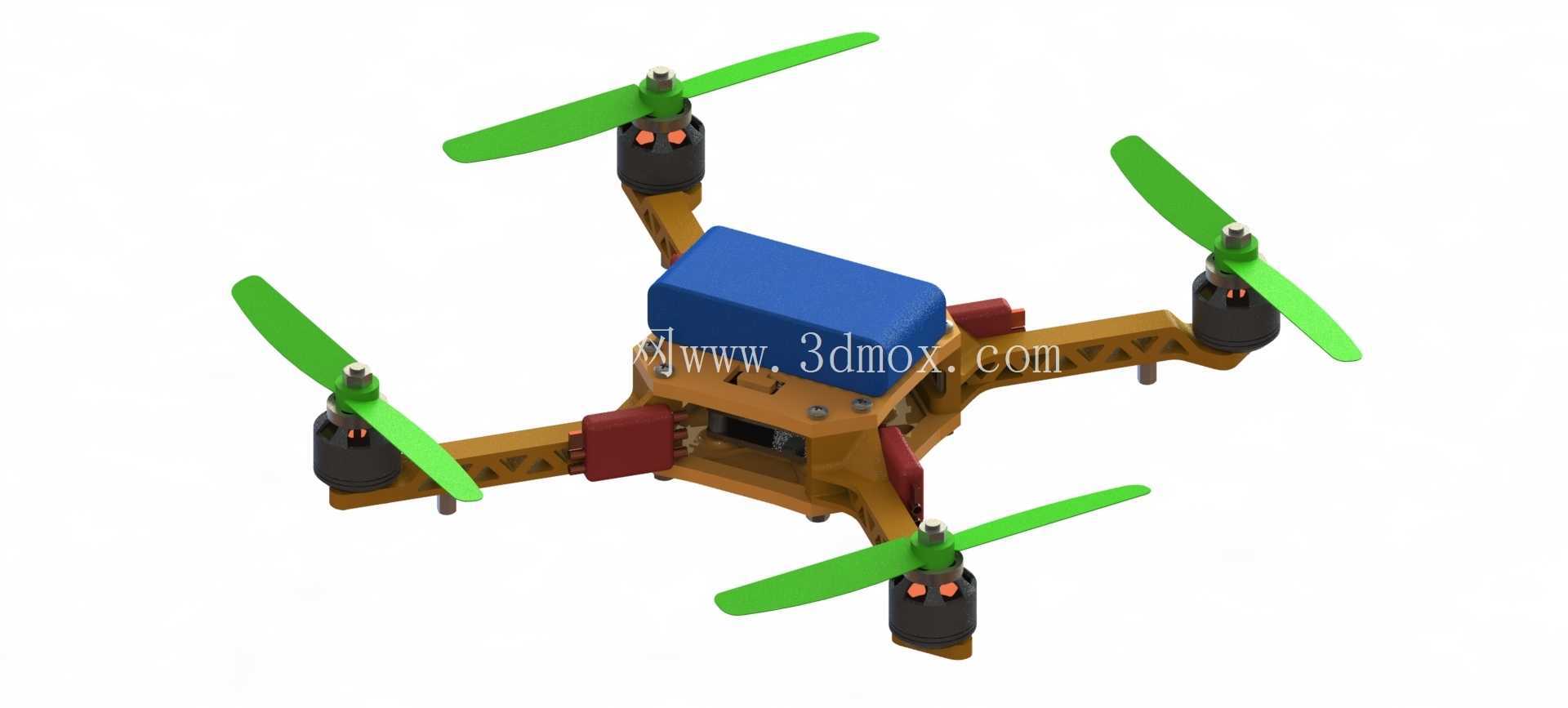

　　这款小型四旋翼飞行器的结构设计，核心围绕低空近距作业场景的实际需求展开，没有盲目追求大载重与长航时的参数堆砌，而是把设计重心放在了狭小空间内的通过性、日常作业的抗磕碰能力、核心部件的维护便捷性三个维度上。日常作业中，这类小型四轴飞行器常被用于厂区管廊巡检、农林小块区域植保作业、影视近景航拍、室内空间测绘等场景，这些场景普遍存在作业空间狭窄、周边障碍物多、起降条件不规整的问题，因此结构设计上首先放弃了常见的一体注塑机架方案，采用了镂空桁架式的机臂结构，在保证机臂抗弯强度的前提下尽可能降低机架自重，同时预留了足够的部件安装冗余空间。

　　从功能实现逻辑来看，四旋翼的飞行动作完全依靠四个旋翼的转速差实现，不需要额外的舵面传动结构，因此机架的动力安装位同轴度是设计时的核心管控指标。每个机臂末端的电机安装座都设计了定位止口，安装时不需要反复校准电机轴线与机架平面的垂直度，只要将电机贴合止口锁付固定，就能保证四个旋翼的旋转平面处于同一水平面，大幅降低装配调试的工作量。机臂与中心主机身的连接位置采用了快拆榫卯结构加锁付螺丝的固定方式，日常外出作业如果出现机臂磕碰损坏，不需要拆解整个机身线路，只需要拧下固定螺丝就能更换受损机臂，外场维护效率比一体机架提升60%以上。

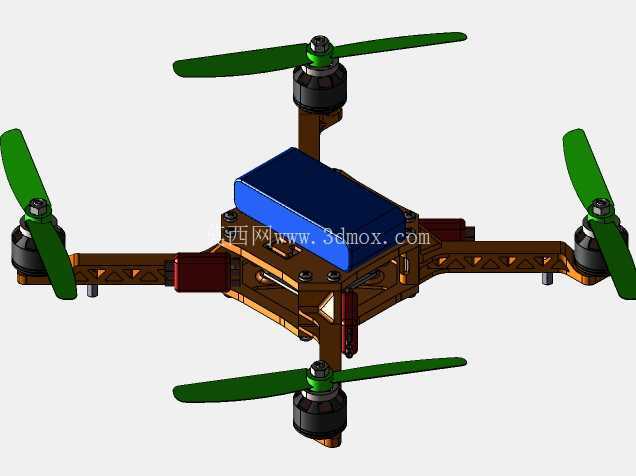

　　中心机身的布局采用了分层设计思路，最上层为电池安装仓，设计了可调节的绑带固定位，能够兼容不同容量的锂聚合物电池，电池仓的位置处于整机重心的正上方，更换不同重量电池时，整机重心偏移量控制在5mm以内，不会因为电池更换导致飞控参数需要反复校准。电池仓下方为飞控与电调的安装舱，舱体设计了独立的走线槽，四个机臂的电机线可以顺着机臂内部的镂空槽直接接入电调，不会出现线材外露被旋翼打到的风险，同时舱体预留了散热通风间隙，长时间飞行时电调与飞控产生的热量可以顺着气流自然排出，避免高温导致的元器件工作异常。机身最下方预留了通用载荷安装位，标准孔位可以适配小型运动相机、红外热成像探头、气体检测模块等不同作业载荷，安装位设计了减震球结构，能够过滤旋翼转动产生的高频振动，避免载荷采集的画面或者数据出现抖动模糊的问题。

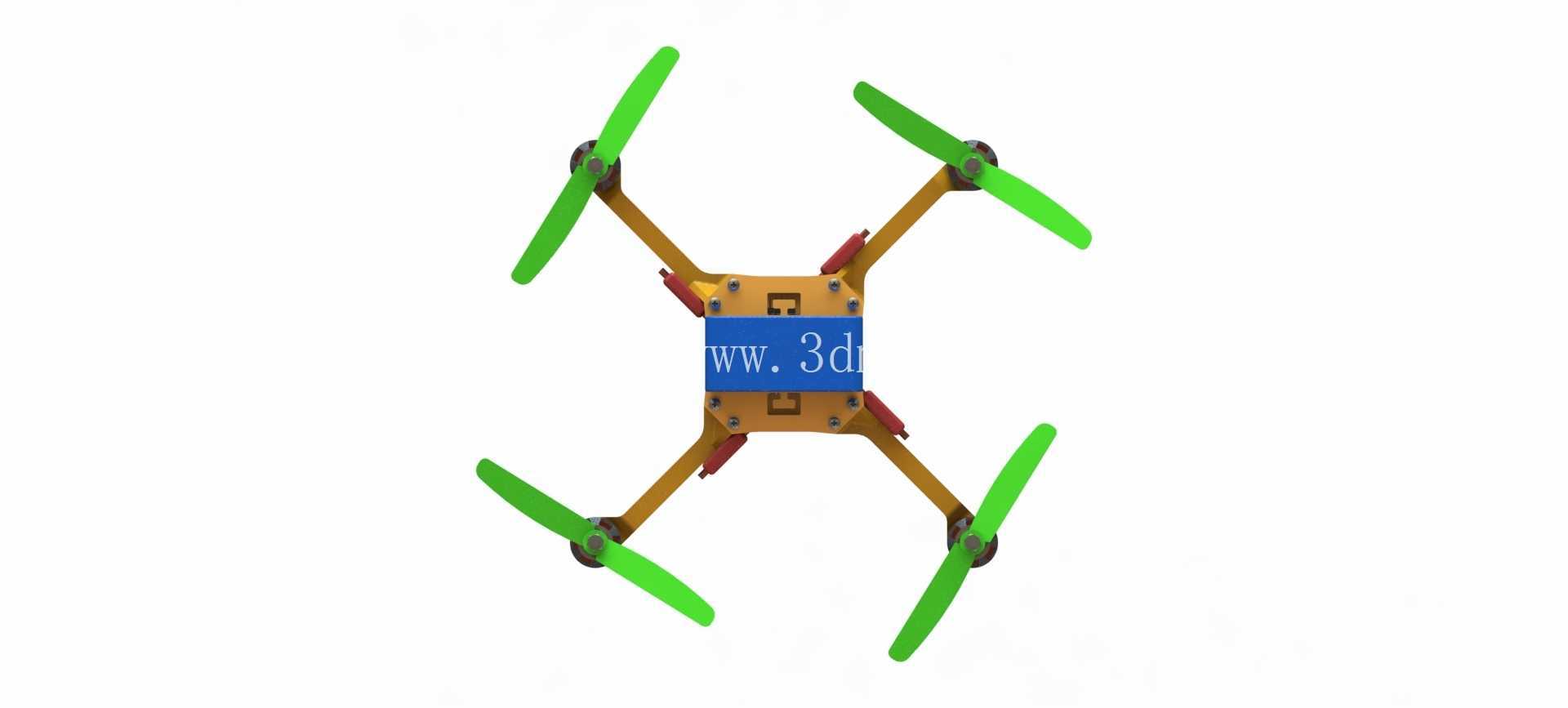

　　从安装边界尺寸来看，这款飞行器旋翼展开后的最大对角尺寸控制在350mm以内，属于小型便携类四轴设备，日常收纳时可以将螺旋桨快速拆下，整体收纳尺寸不超过200200100mm，可以直接放入普通工具包携带。机臂的桁架结构采用了等强度设计思路，靠近中心机身的位置截面尺寸更大，向机臂末端逐步收窄，在保证机臂末端电机安装位刚度的前提下，尽可能减少不必要的结构重量，整机空机重量控制在180g左右，搭配3S 500mAh锂电池时，单架次续航时间可以达到12分钟，满足日常短距离作业的需求。起落架部分采用了一体化的短支脚设计，支脚高度预留了25mm的离地间隙，既可以保证下方安装的载荷不会在起降时接触地面，又不会因为起落架过高导致整机迎风面积增大，影响大风天气下的飞行稳定性。

　　在结构可靠性设计上，每个电机安装座的边缘都设计了轻微的凸起防护结构，当飞行器出现意外侧翻磕碰时，凸起结构会先接触地面，吸收碰撞能量，避免电机外壳或者螺旋桨直接撞击硬物造成损坏。机身的边角位置全部做了圆角过渡处理，没有尖锐的突出结构，日常搬运或者调试时不会划伤操作人员。螺旋桨采用了快拆式的自紧桨座，不需要额外工具就可以完成桨叶的更换与安装，桨叶的转动平面与机臂上表面预留了8mm的安全间隙，即使飞行过程中机臂出现轻微形变，也不会出现桨叶打臂的问题。整个机架的结构受力经过了反复校核，在1.5倍最大起飞重量的载荷下，机臂的最大形变量不超过2mm，完全满足飞控系统对机架刚度的要求，不会因为机架形变导致飞行姿态控制出现偏差。

　　实际作业过程中，这类小型四轴飞行器不需要专用的起降场地，在平整的地面、车顶甚至小型平台上都可以完成起降，操作门槛较低，经过简单培训的作业人员就可以完成操作。结构设计上充分考虑了不同作业环境的适配性，所有电子元器件的安装舱都做了轻微的挡边设计，小雨天气下作业时，雨水不会直接顺着缝隙流入舱内损坏元器件，能够适应多数户外非极端天气的作业需求。
