涵道动力小型固定翼无人机结构设计

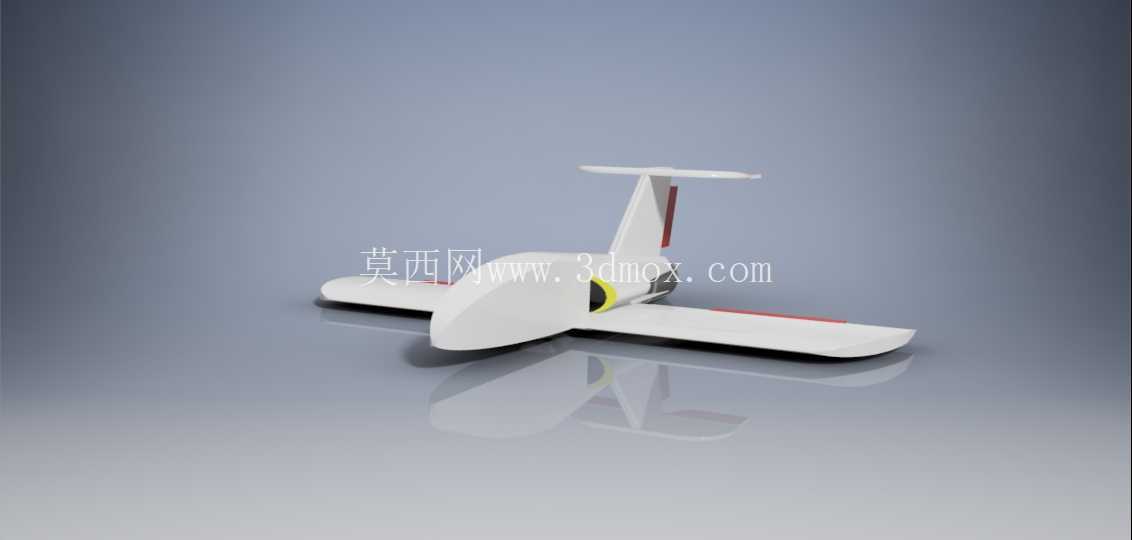

　　这款采用EDF涵道电机作为动力核心的小型固定翼飞行器，在结构设计阶段优先考虑了低空近距作业场景的适配性，区别于常见的螺旋桨外露式固定翼机型，涵道结构将动力单元完全包裹在机身内部，既降低了动力部件与外部障碍物剐蹭损坏的概率，也能在城市楼宇间、林区植被上方这类作业空间狭窄的场景下，减少外露旋转部件带来的安全隐患。从实际用途来看，这类小尺寸涵道固定翼可适配轻量化航拍、小范围空域环境监测、短距物资投送等任务，相比多旋翼机型，固定翼的气动效率更高，相同电池容量下能覆盖更长的作业航程，巡航阶段的动力消耗更低。

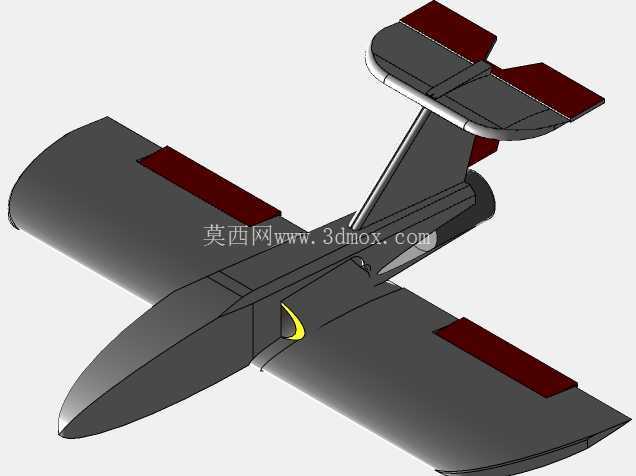

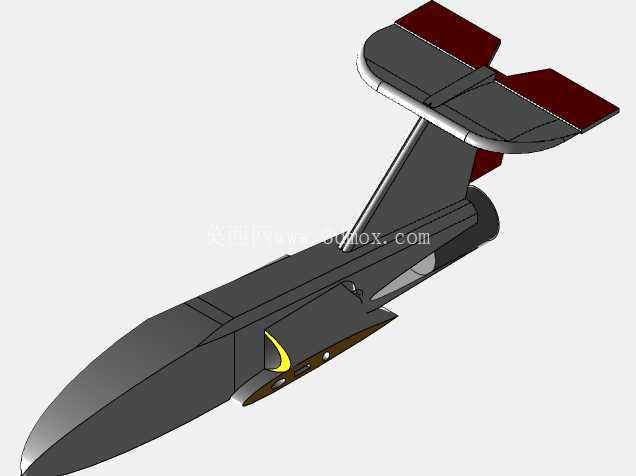

　　在功能特性的设计上，整机采用上单翼布局，机翼与机身主体的连接位置做了一体化的承力结构设计，机翼后缘预留了常规副翼的安装槽位，可根据实际飞行需求搭配微型舵机实现滚转姿态控制；尾翼部分采用常规的平尾加垂尾布局，垂尾与平尾的连接位置做了加厚处理，应对飞行过程中气流扰动带来的结构应力，避免小尺寸尾翼在高速飞行时出现震颤变形。动力单元的安装位置设置在机身中部重心区间，涵道进气道从机头位置平滑过渡到动力舱，减少进气过程中的气流紊流，提升涵道风扇的工作效率，尾喷口做了轻微的收敛设计，优化推力输出的线性度，避免低速阶段推力突增带来的姿态失控问题。

　　设计思路上，整机外壳采用流线型曲面建模，所有蒙皮拼接位置都做了圆角过渡处理，既降低飞行过程中的空气阻力，也能减少3D打印制作时的支撑结构用量，降低原型机的制作成本。机身内部预留了标准化的设备安装舱，从机头到机尾依次可放置任务载荷、飞控模块、电池组、涵道动力单元，各个舱段之间设置了可拆卸的隔板，可根据不同的任务需求调整设备安装位置，灵活匹配整机重心，不需要额外增加配重块就能满足不同载荷下的重心配平要求。起落部分采用了滑橇式一体化设计，和机身下部的蒙皮结构融为一体，不需要额外加装起落架减震结构，既减轻了整机重量，也能在草地、平整硬质路面等多种场地实现平稳起降，滑橇的前缘做了上翘处理，减少降落过程中因接地角度偏差带来的磕碰概率。

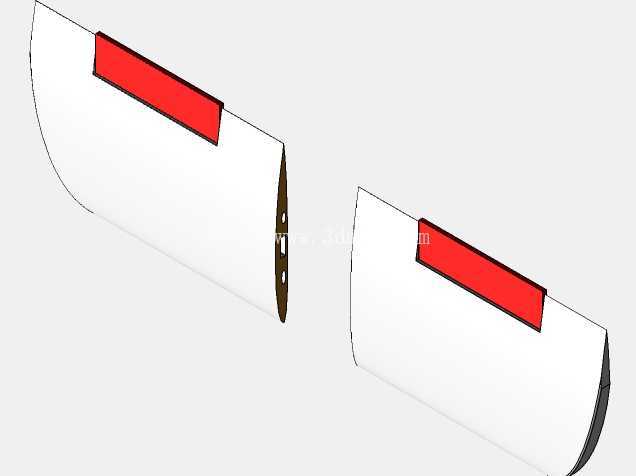

　　从外形尺寸与安装边界来看，整机翼展控制在便携尺寸区间，机翼可做快拆结构设计，拆分后可放入常规尺寸的便携箱包中，满足外场作业的携带需求；机身最大截面尺寸适配常规50mm口径EDF动力单元的安装要求，涵道舱的内壁与动力单元外壁预留了1mm的安装间隙，可填充减震泡棉抵消动力运转时的振动传递，避免振动影响飞控传感器的工作精度。机翼的安装位置与机身水平基准面保持2度的安装角，兼顾低速起降阶段的升力表现与高速巡航阶段的阻力控制，机翼弦长从翼根到翼尖做了渐变收窄处理，翼尖位置做了小上反设计，提升飞行过程中的横向稳定性，降低飞控系统的姿态修正压力。机身下部的滑橇结构突出机身蒙皮的高度控制在合理范围，既保证降落时的缓冲间隙，也不会因为突出结构过多增加额外的飞行阻力，尾翼的操纵面偏转角度预留了正负25度的活动余量，可满足常规机动飞行与姿态修正的舵量需求，所有舵面的铰链位置都做了内嵌式设计，避免外露铰链带来的额外阻力与结构损坏风险。
