金属螺旋传动蜗杆三维结构设计

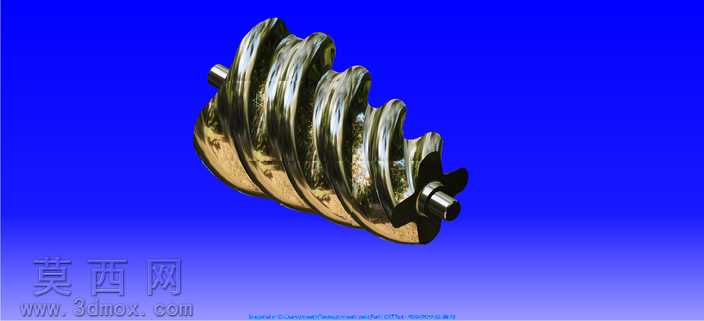

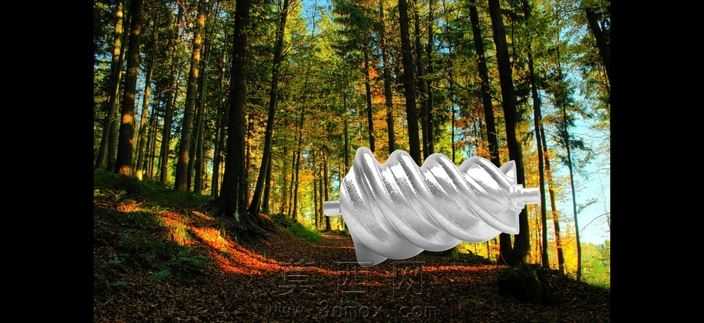

本作品为金属材质螺旋传动蜗杆的三维建模成果，建模阶段依托三维参数化设计逻辑完成整体结构搭建，首先通过草绘截面确定蜗杆两端轴颈的直径、长度参数，保证轴段的同轴度公差符合机械传动装配要求，再以螺旋扫描特征构建核心的螺旋齿廓结构，过程中精准控制螺旋升角、齿距、齿厚等关键参数，还原螺旋齿面的连续曲面形态，确保齿形轮廓与实际传动蜗杆的啮合标准匹配。材质渲染环节采用金属镀铬材质预设，调整材质的反射率、粗糙度参数，还原金属构件表面的高光质感与细微的加工纹理，两端轴颈部分做哑光金属质感区分，突出不同加工面的工艺差异，背景选用高饱和度蓝色衬底，强化金属构件的轮廓立体感，通过三点布光方案在齿面形成自然的明暗过渡，清晰展现螺旋曲面的连续扭转形态。结构设计上，该螺旋构件为一体式传动结构，两端的光轴段用于装配时的轴承支撑定位，中间连续的螺旋齿廓为核心传动工作面，可与配套蜗轮啮合实现交错轴之间的动力传输，螺旋齿的导程、齿形参数均按照通用传动蜗杆的设计规范设定，保证传动过程中的平稳性与承载能力。设计思路围绕机械传动场景的实际需求展开，在建模初期就兼顾了零件的可加工性与装配适配性，所有轴段的倒角、退刀槽等工艺结构均做了还原，避免出现无法加工的尖锐结构，螺旋齿面的曲面连续性经过反复校验，不存在曲面褶皱、破面等问题，可直接用于后续的工程图导出、装配模拟、运动仿真等工作场景，整体模型结构完整，参数精准，能够直观展现螺旋传动构件的形态特征与结构细节。
