大型陶瓷绕线功率电阻三维结构设计

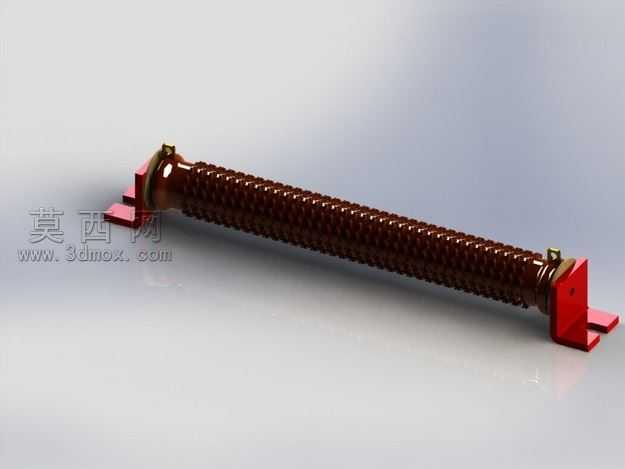

本作品为大型陶瓷绕线功率电阻的三维参数化建模成果，建模过程中以实际工业用大功率电阻的实物尺寸为基准，在SolidWorks软件中完成全结构的特征化搭建。首先针对电阻核心的陶瓷绝缘基体进行建模，通过螺旋扫描特征还原基体表面的连续绕线槽结构，槽距、槽深参数严格匹配大功率电阻的绕线工艺要求，保证后续电阻丝缠绕的结构合理性，基体两端的定位凸台采用拉伸加倒角特征制作，兼顾安装定位的精度与结构强度。两端的金属安装支架采用钣金特征建模，还原支架的折弯角度、安装孔位与定位卡扣结构，支架与陶瓷基体的连接部位做了适配的公差预留，还原实际产品的装配间隙，同时对支架表面做了红色烤漆的材质质感调整，还原工业产品的涂装效果。电阻主体的绕线部分通过螺旋阵列特征制作，还原镍铬合金电阻丝紧密缠绕的视觉效果，材质上赋予金属深棕氧化质感，匹配大功率电阻长期工作后的表面色泽，两端的金属端盖采用旋转特征建模，表面做了金属镀锌的哑光材质处理，还原端盖的导电连接与固定作用。渲染阶段采用柔和的影棚布光，通过多角度光源突出陶瓷基体的粗糙绝缘质感、电阻丝的金属纹理与安装支架的烤漆光泽，背景选用浅灰渐变底色，最大化凸显电阻的整体结构与细节特征。建模过程中对各部件的装配关系做了完整约束，可直接用于装配模拟、工程图导出与结构验证，完整还原了大型陶瓷功率电阻的工业结构特征，可用于电子电气设备的配套结构设计参考、教学演示或虚拟装配场景使用。
