不锈钢化学品酸液运输罐车罐体结构

　　这套罐体结构主要面向常压危化品道路运输场景，适配二类底盘上装改装需求，核心用于装运具有腐蚀性的酸类液态化工介质，日常运行场景覆盖化工园区短驳、省际干线危化品物流、厂区内部原料转运等不同工况，可匹配常规重载货运底盘的安装孔位，无需对底盘主梁做大规模切割改造。从结构设计逻辑来看，罐体采用卧式椭圆截面构型，相比正圆形罐体能够在同等容积下降低整车重心高度，提升道路行驶过程中的侧向稳定性，同时椭圆截面的下部流道更利于残余介质的排空作业，减少每次卸料后的介质残留量，避免不同批次介质混装引发的化学反应风险。

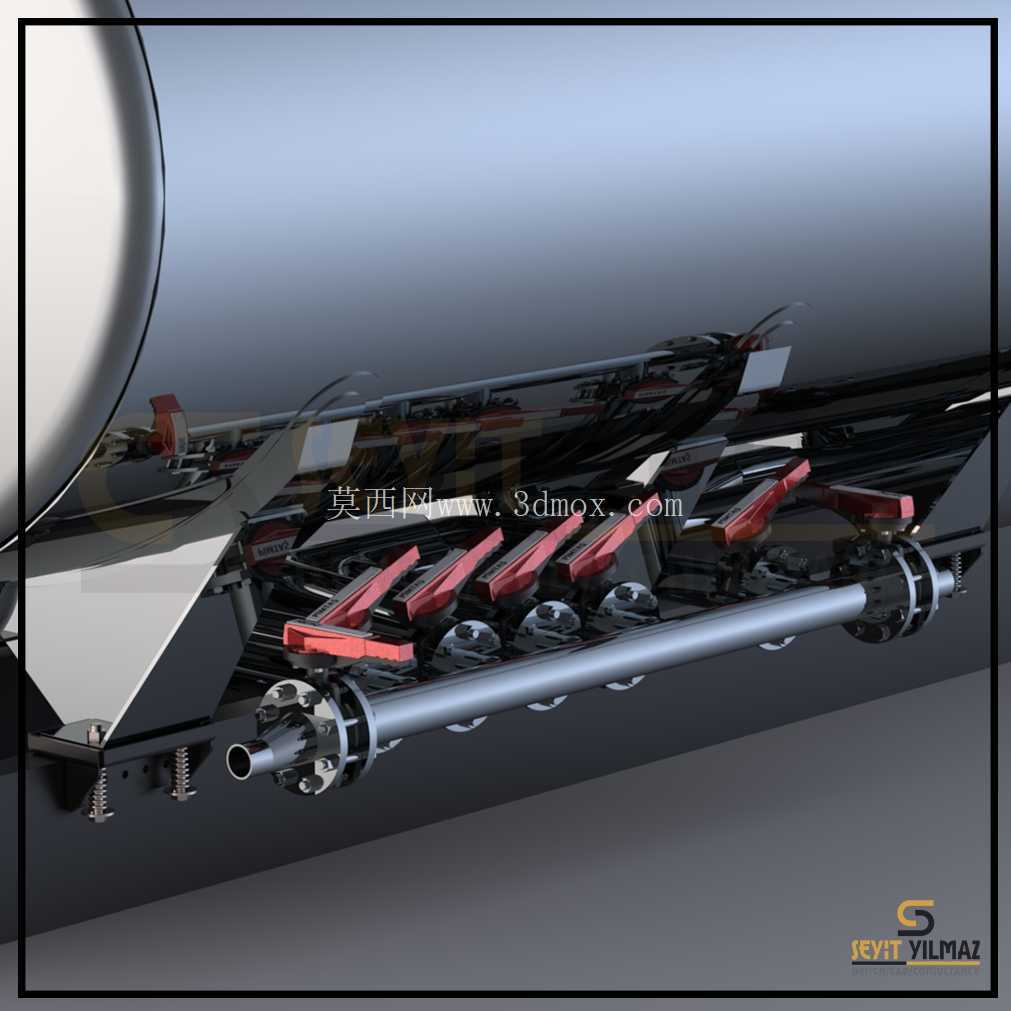

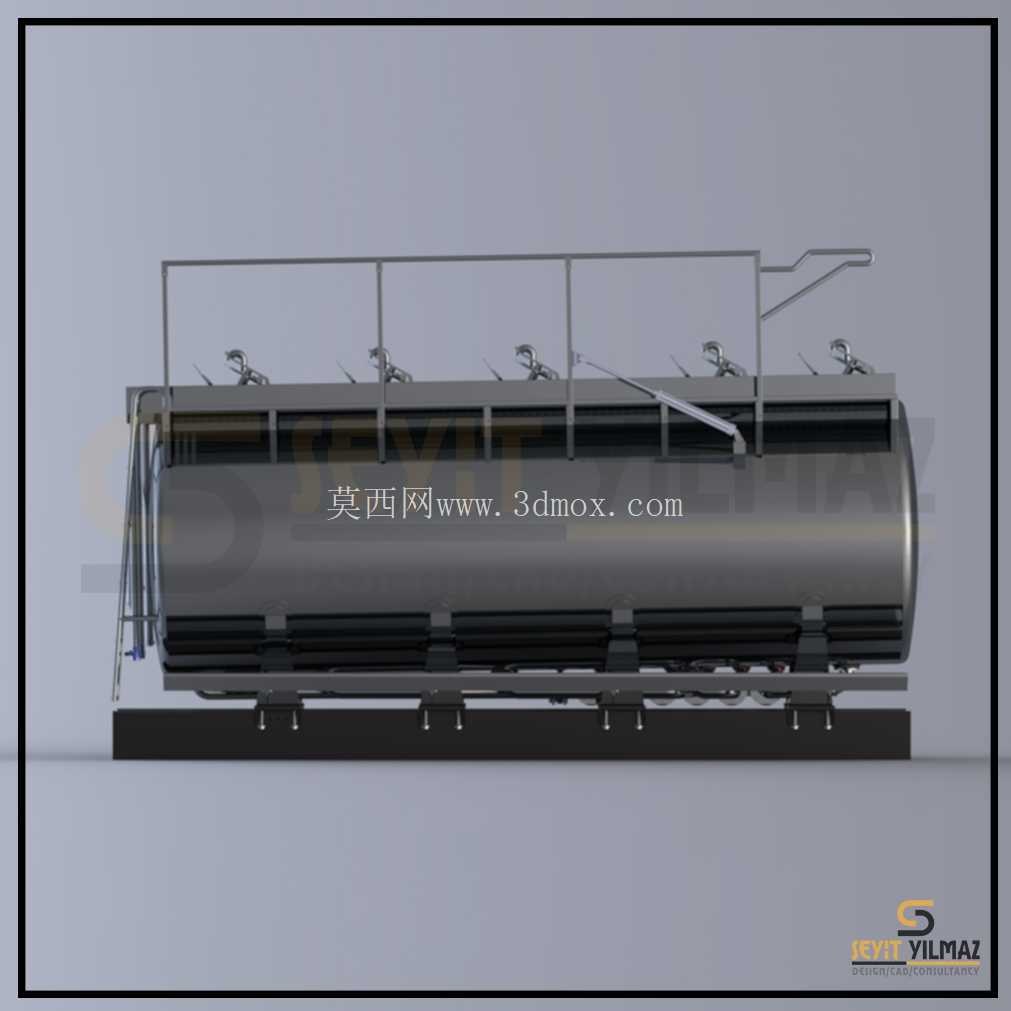

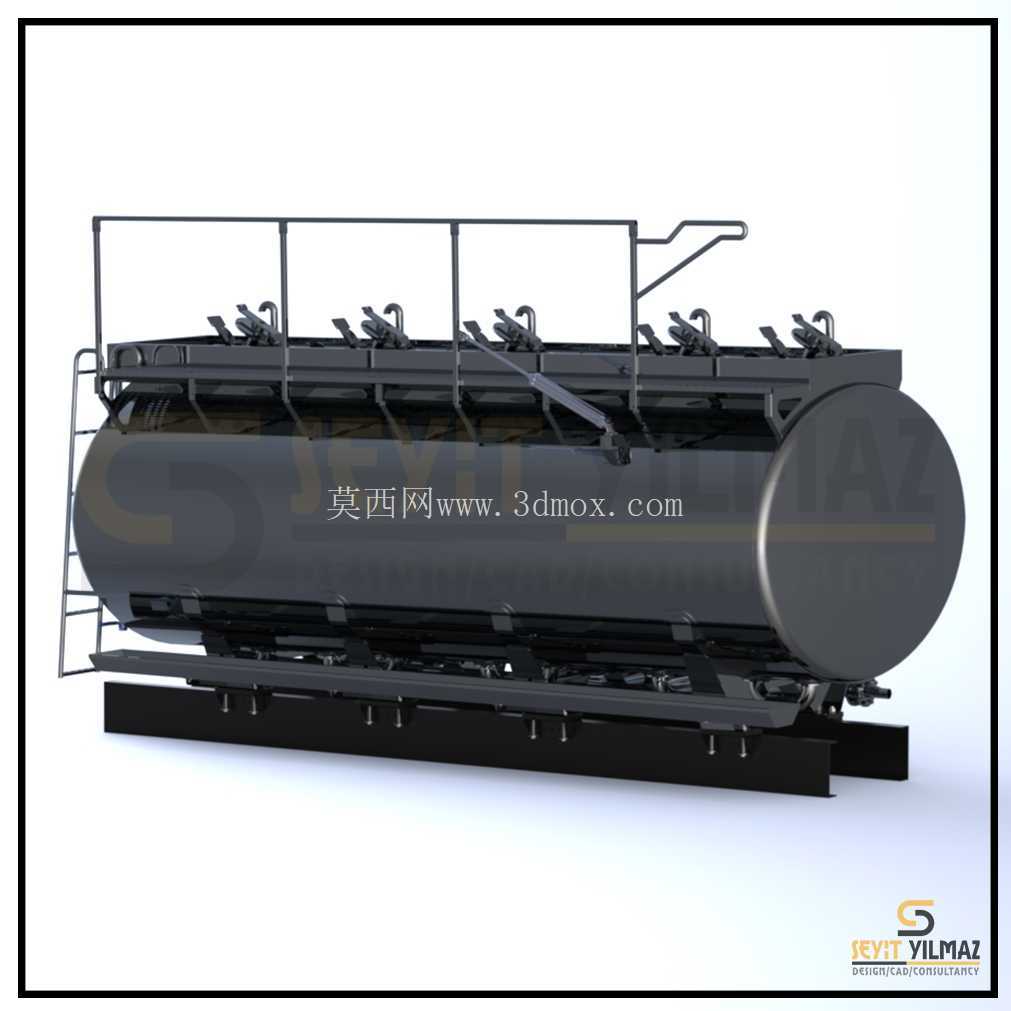

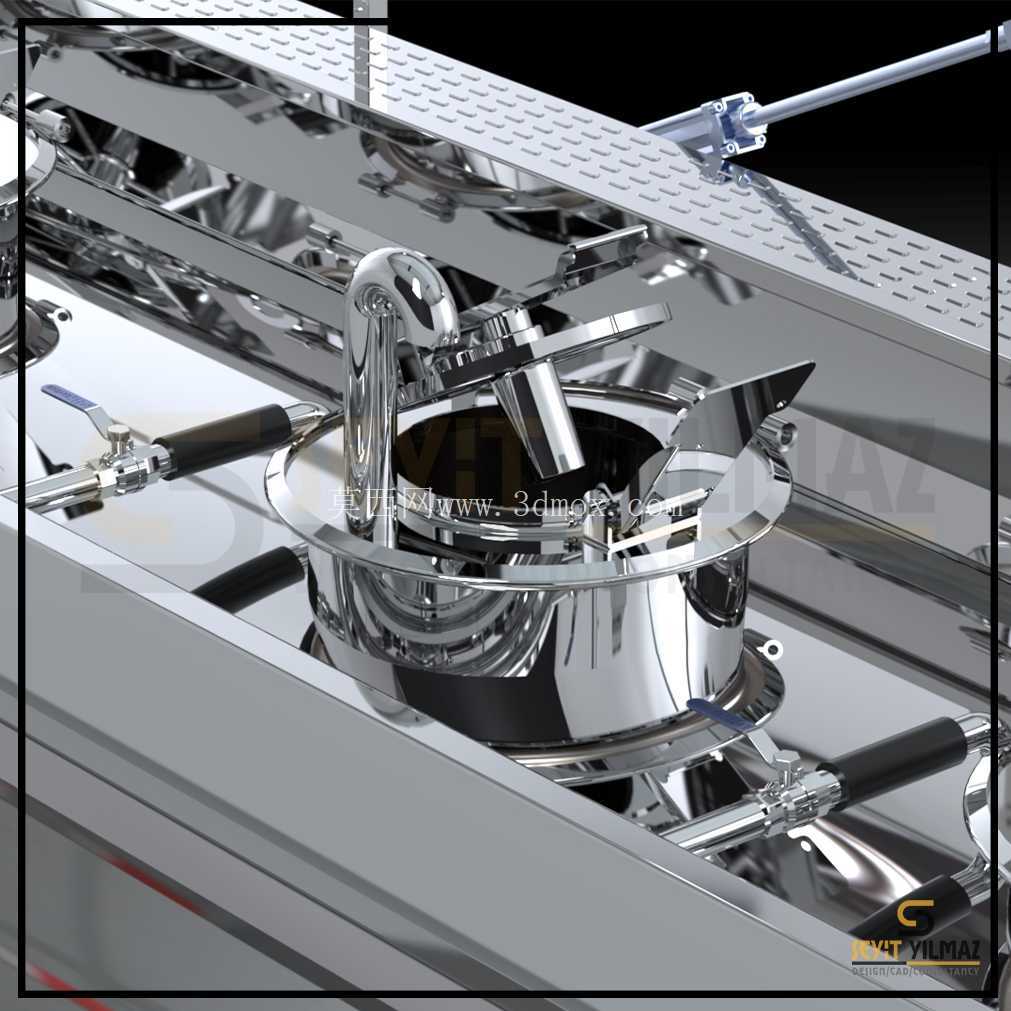

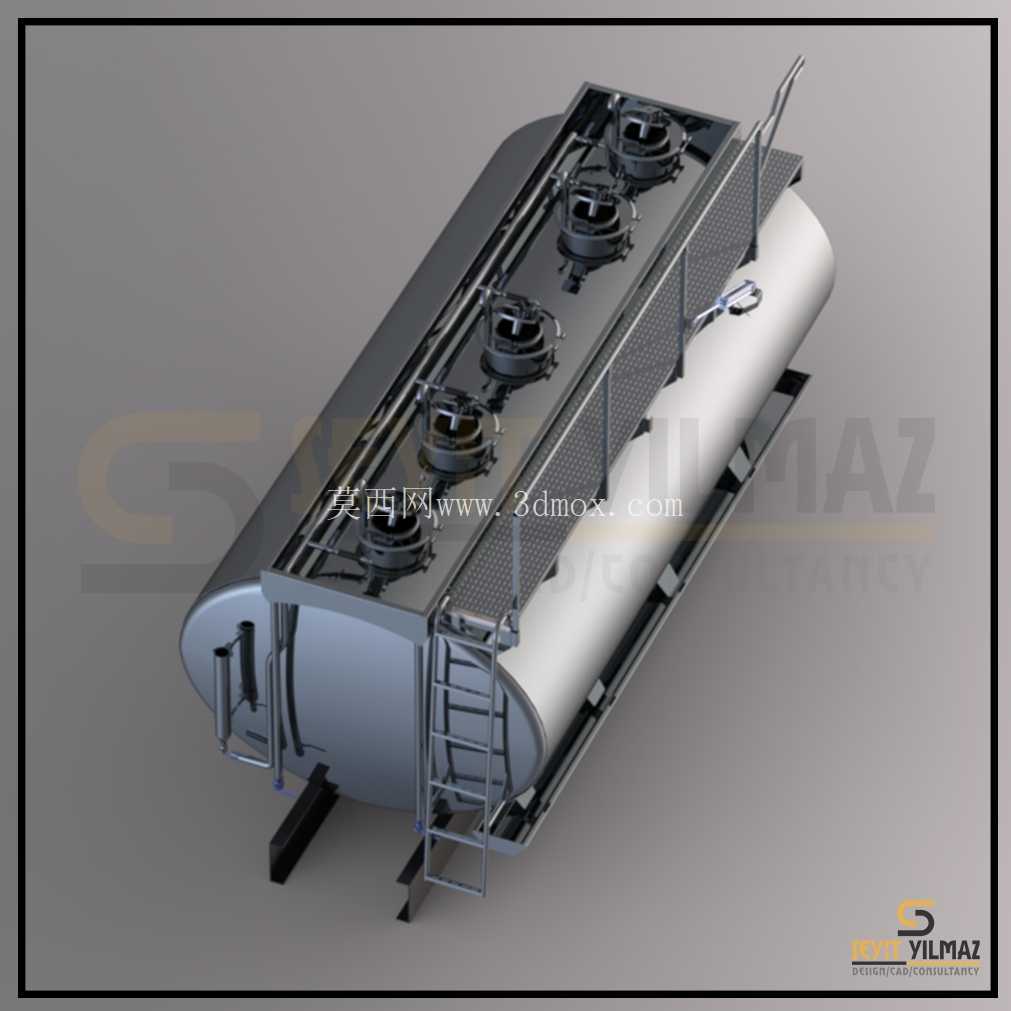

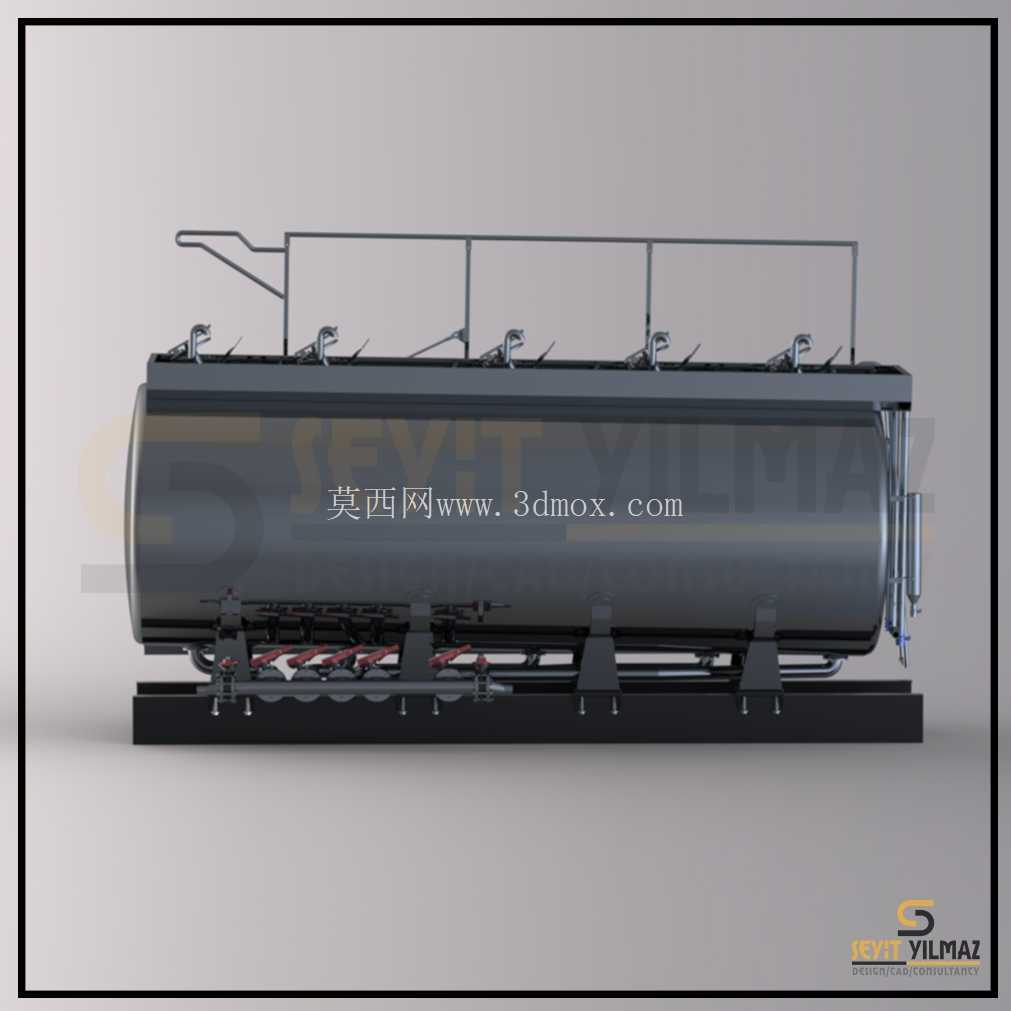

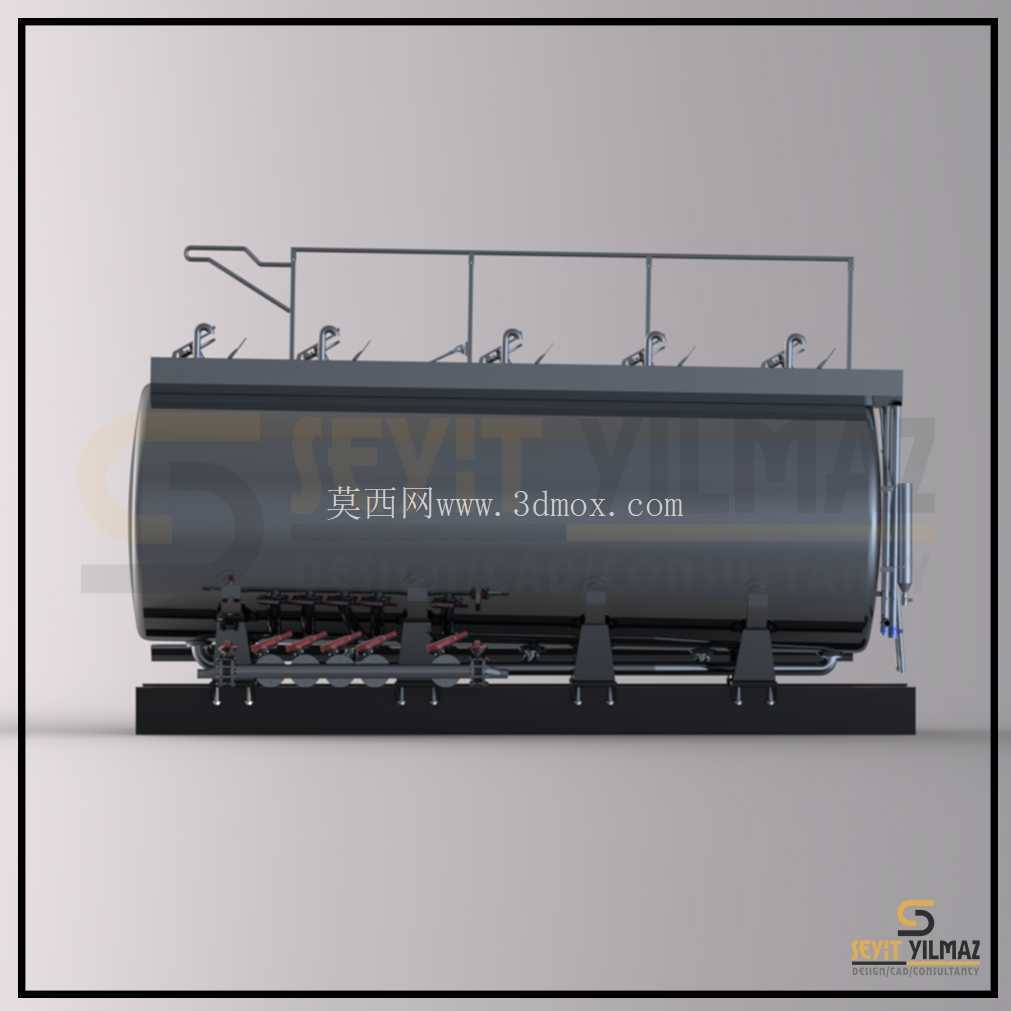

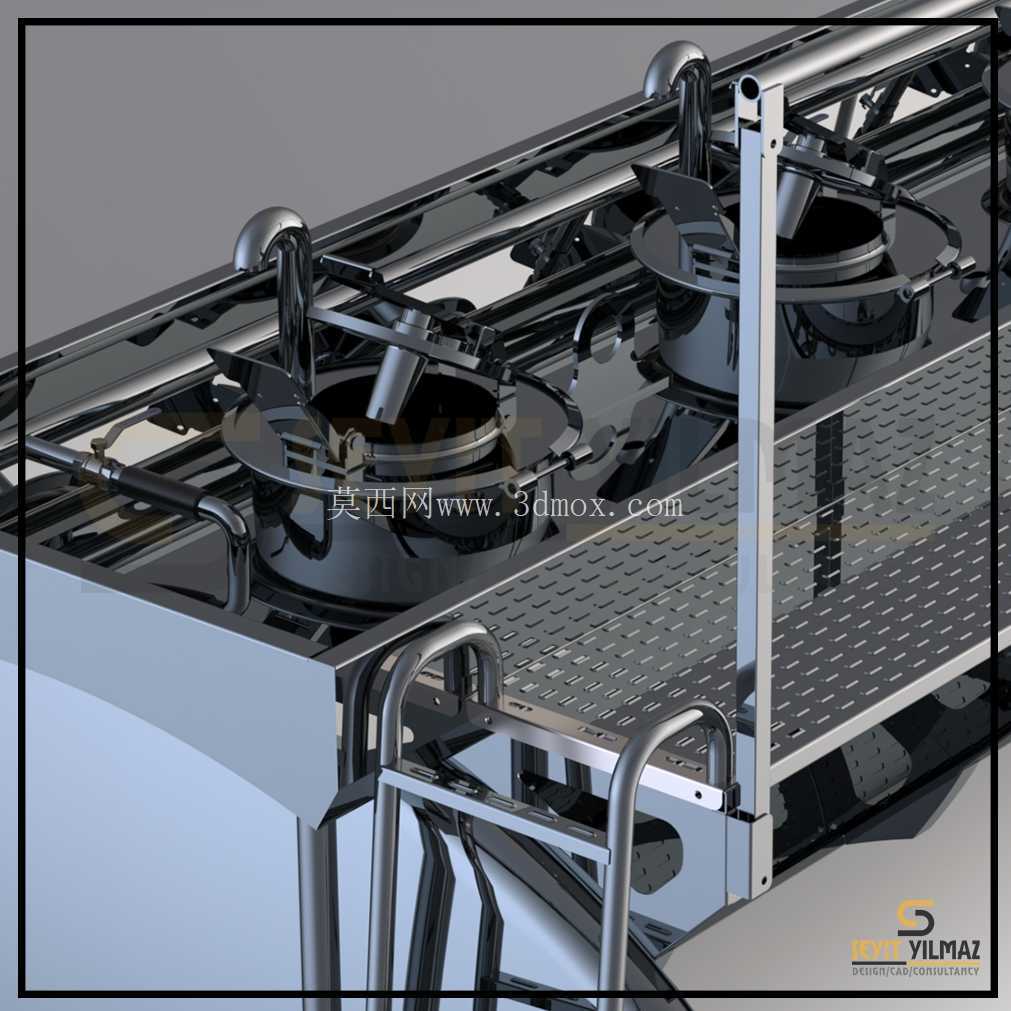

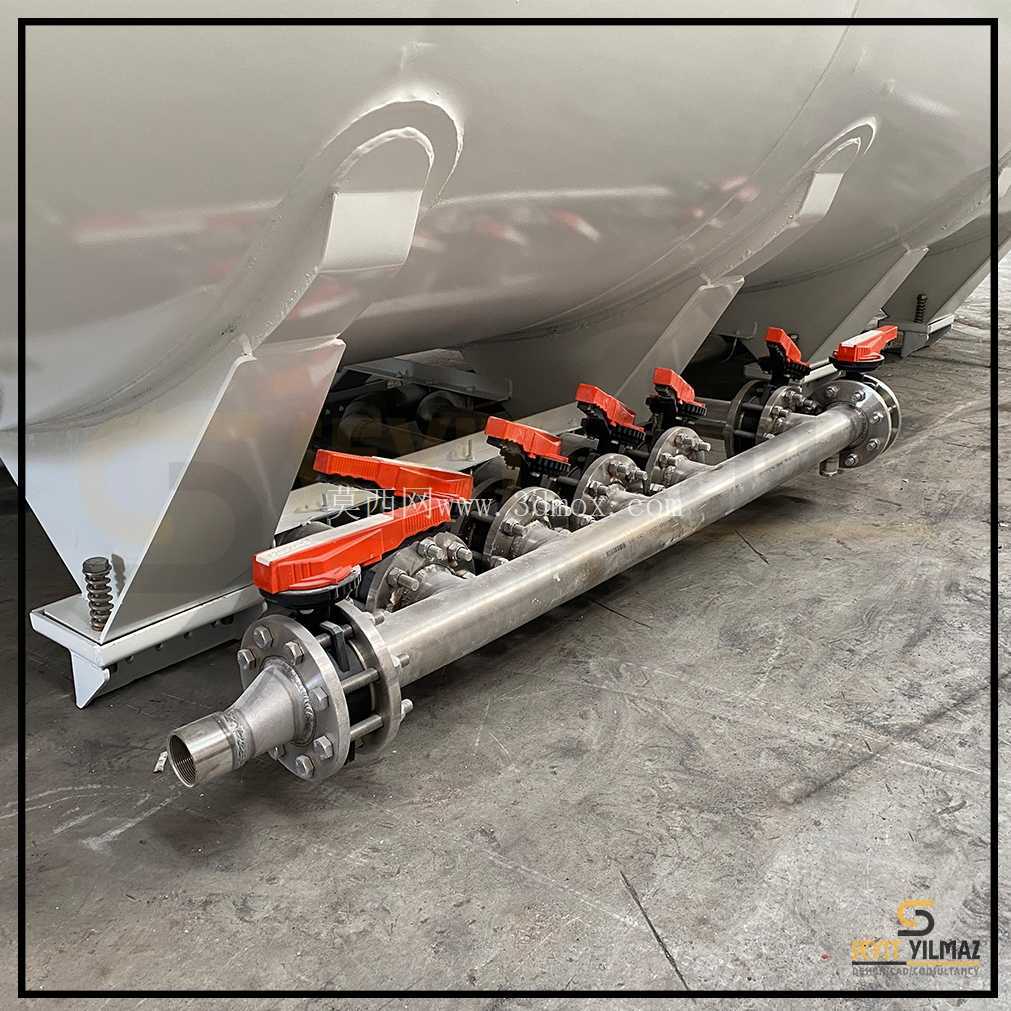

　　罐体顶部设置全通式安全操作走台与防护栏杆，走台采用防滑格栅板结构，栏杆高度符合道路运输车辆顶部作业防护的安全要求，顶部均布的人孔组件集成了进料口、呼吸阀、防溢流探杆安装位，无需在罐体额外开孔安装附属配件，减少罐体焊缝数量从而降低腐蚀泄漏的隐患点。罐体底部的管路系统采用侧置排布，所有卸料阀门、管路接头均设置在防护框架内侧，避免车辆行驶过程中飞溅的石子、路边障碍物磕碰损坏管路，底阀采用紧急切断结构预留安装位，可适配气动、液动两种驱动形式的紧急切断装置，满足危化品运输车辆的安全规范要求。

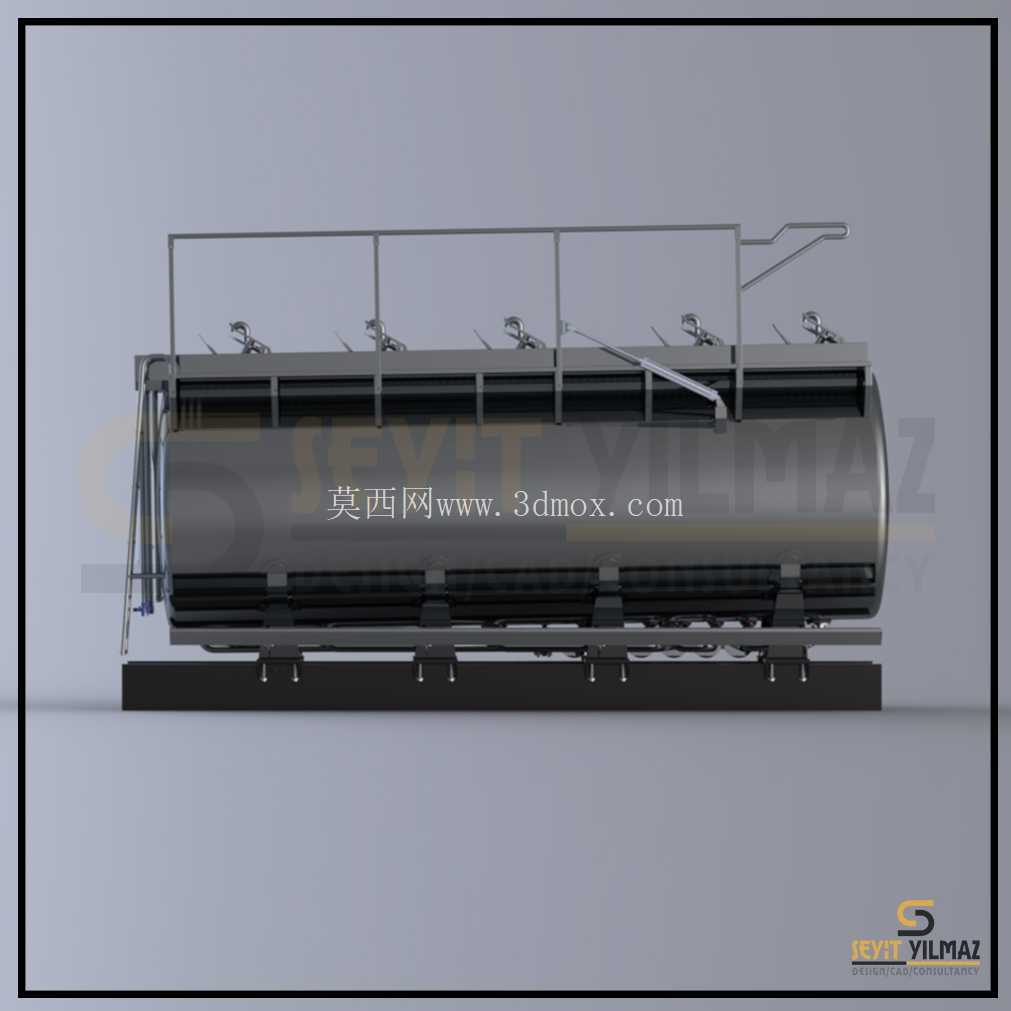

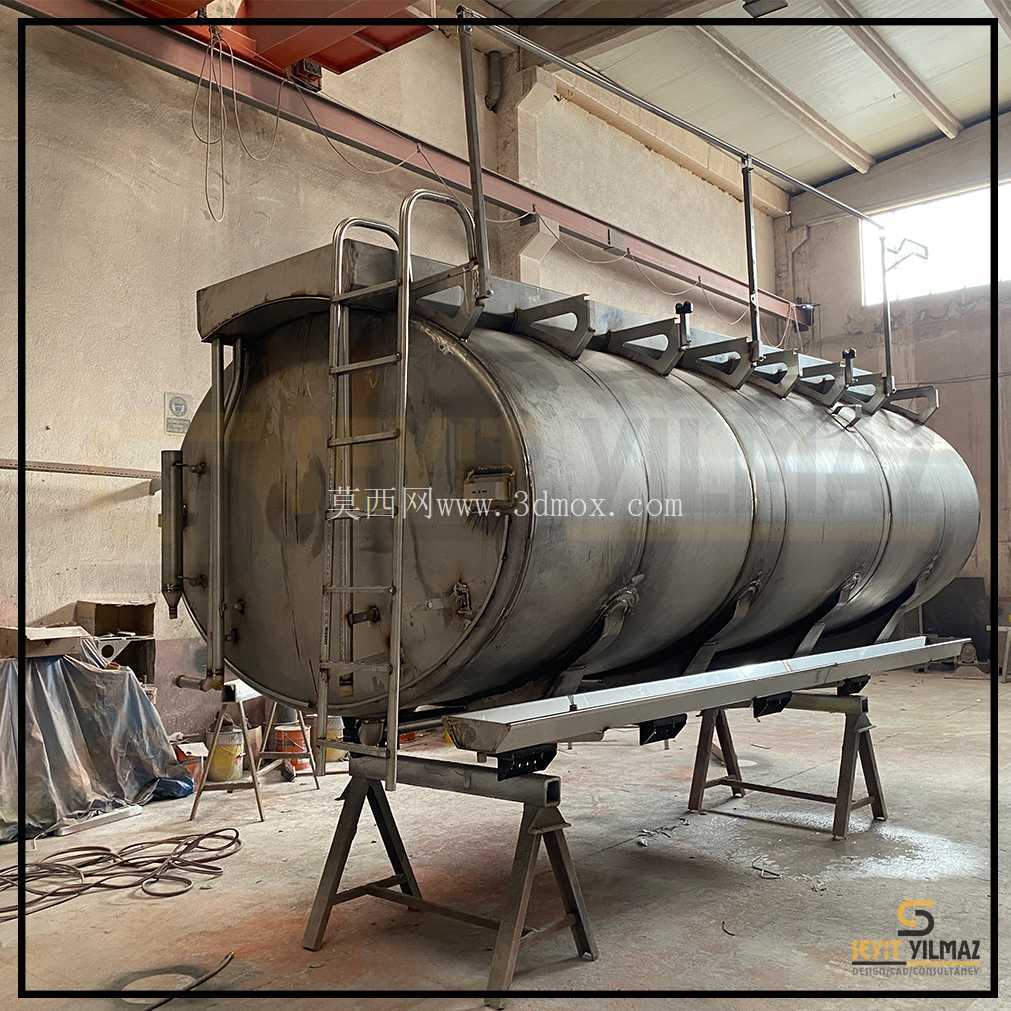

　　罐体外部的环形加强筋采用整圈包覆式焊接结构，能够在罐体承受内部介质静压、道路行驶颠簸带来的动态冲击载荷时，避免罐体壁板出现失稳变形，针对酸类介质的腐蚀特性，罐体壁板采用不锈钢复合板材结构，内壁接触介质层为耐酸不锈钢材质，外层为结构强度更高的碳钢层，在保证耐腐蚀性能的同时控制整体自重，提升车辆额定载质量利用率。安装边界方面，罐体底部的支座采用与底盘纵梁匹配的连接结构，支座与罐体之间设置橡胶缓冲垫，能够吸收车辆行驶过程中底盘传递的振动载荷，避免罐体与支座连接位置出现应力集中导致的焊缝开裂，罐体整体长度、宽度尺寸严格符合道路车辆外廓尺寸限值要求，顶部最高点距离地面高度满足常规道路限高通行要求，无需额外做结构降高处理。

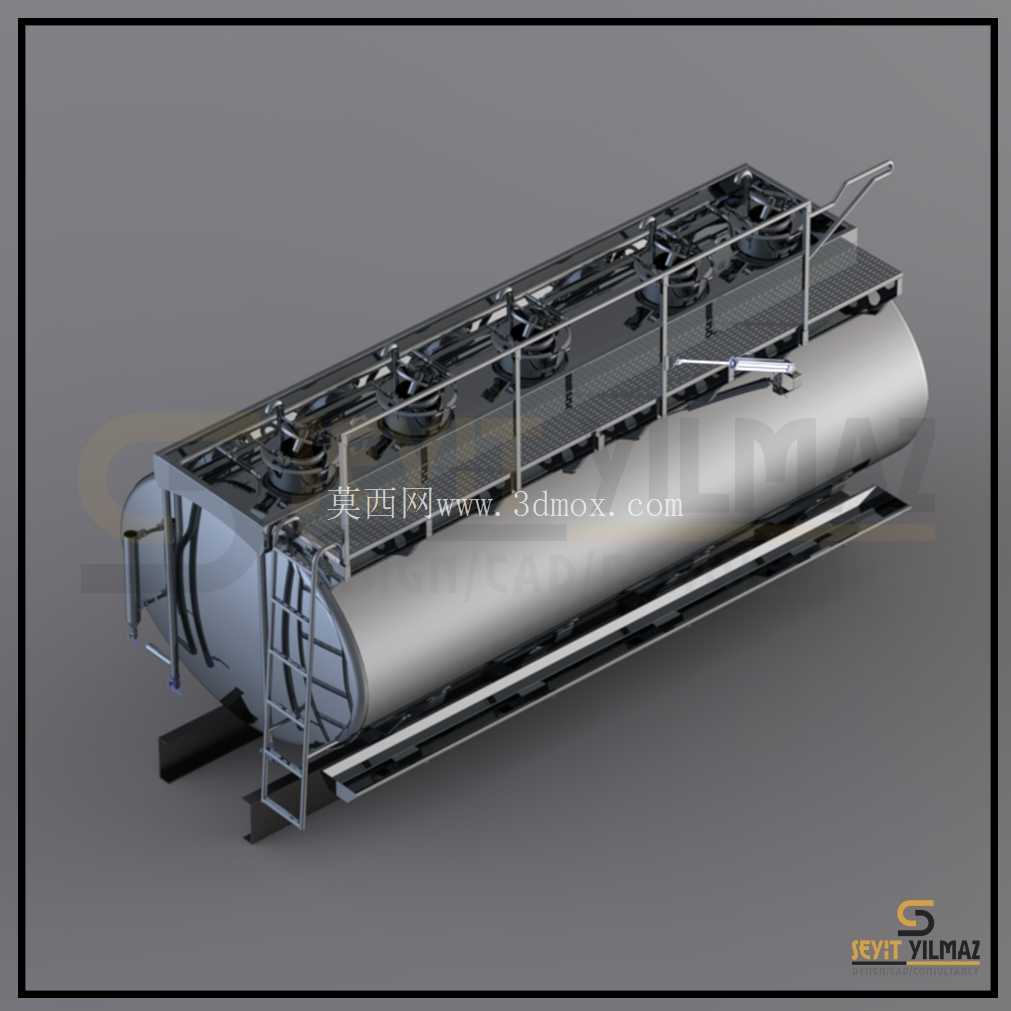

　　在细节设计上，罐体顶部的操作走台两端设置上下爬梯连接位，爬梯踏步采用防滑齿形结构，方便作业人员登顶操作，罐体尾部预留介质标识牌、安全告示牌的安装位置，侧部预留反光标识粘贴的平整区域，所有外露的金属结构件均做防腐处理，避免日常运行中环境腐蚀导致的结构锈蚀。管路系统的接头采用标准快装接口，能够匹配化工仓储端常见的卸料管路规格，减少现场卸料时的接口适配工作量，罐体底部设置最低点排污口，方便定期清洗罐体时排出清洗废液，内部设置防波板结构，能够减少车辆启停、变道时罐内介质的晃动冲击力，降低介质晃动对车辆行驶稳定性的影响，同时减少介质对罐体内壁的长期冲刷磨损。
