卧式易燃液体储运罐车罐体结构设计

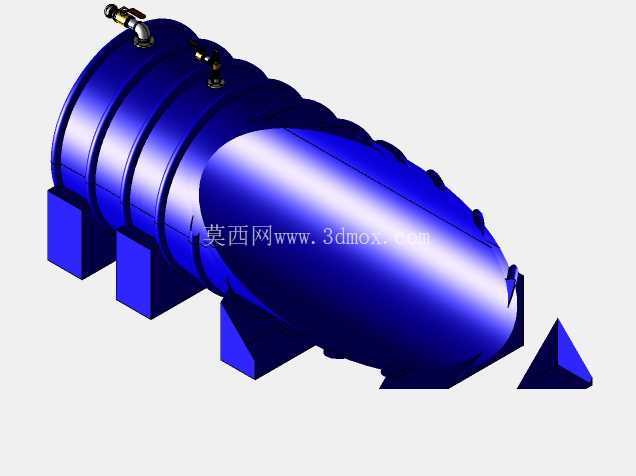

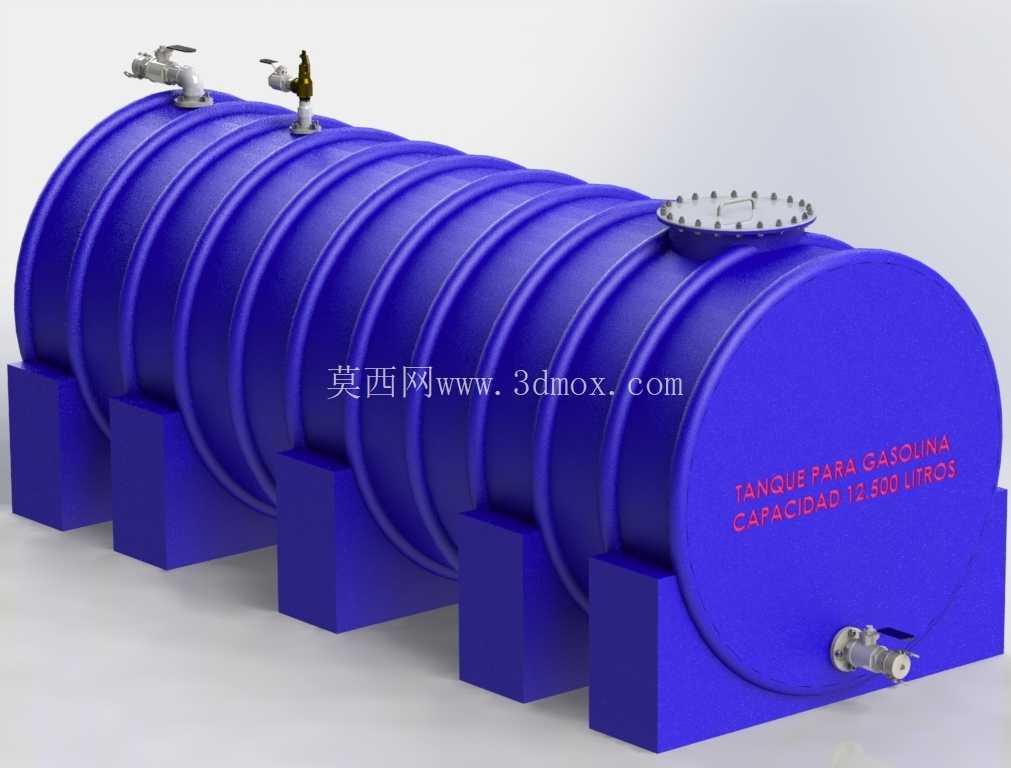

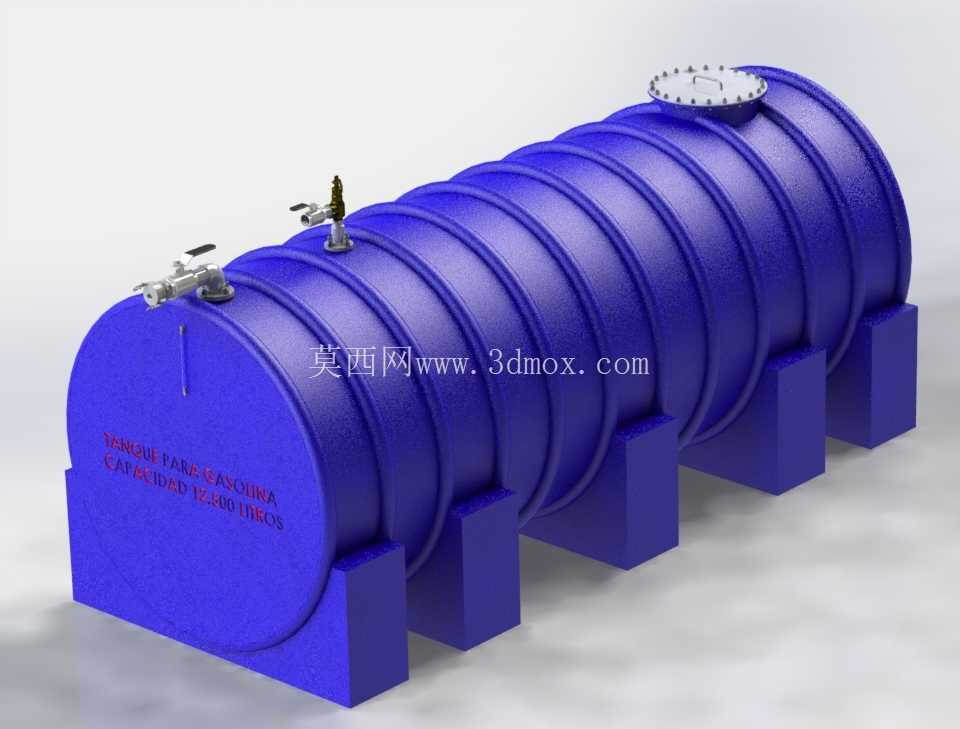

　　这款卧式储运罐体主要面向公路短途易燃液体转运场景，适配成品油配送、厂区内部燃料周转、工地燃油补给等作业需求，可固定在二类载货底盘上作为油罐车上装使用，也可单独作为地面固定储油装置放置在燃油加注点，满足汽油、煤油等轻质易燃燃料的密闭存储与转运要求。罐体采用多段波纹加强的筒身结构，区别于传统光滑直筒罐体，环形外凸的波纹筋沿筒体轴向等距排布，无需额外在筒壁内部焊接加强圈，就能在降低罐体整体壁厚、控制自重的前提下，提升筒身抗内压、抗运输颠簸形变的能力，即使在满载状态下行驶在非铺装路面，筒身也不会因为液体晃动冲击出现局部鼓胀或焊缝开裂的问题。筒身底部设置多组一体式鞍式支座，支座与筒身采用满焊连接，

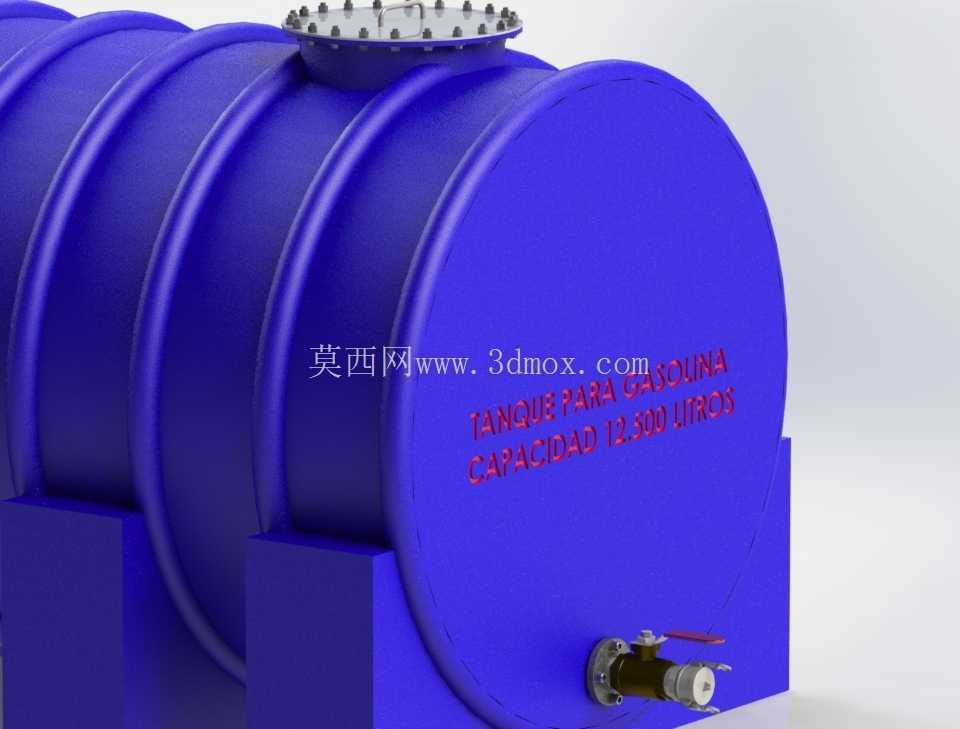

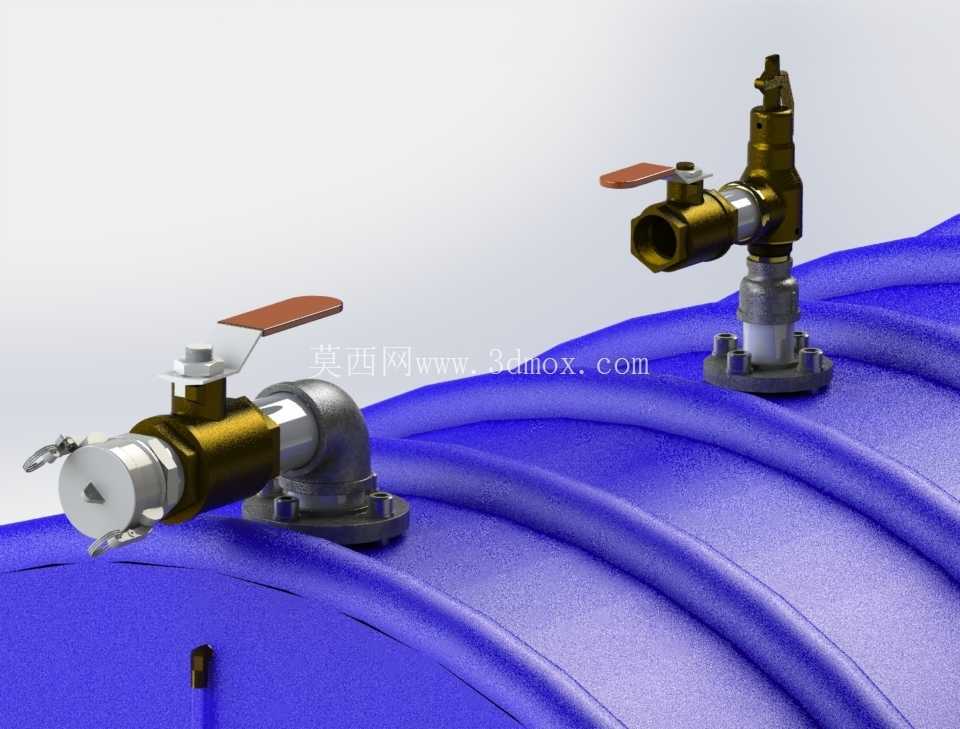

　　安装时支座通过螺栓与车辆底盘大梁或者地面预埋基座固定，预留的安装孔位可适配不同宽度的底盘规格，安装边界充分考虑了常规中型载货底盘的大梁间距，不需要额外改制底盘就能完成上装固定。罐体顶部设置两组不同口径的操作阀组，小口径阀门为油气回收接口，大口径为加注口，同时顶部预留了带螺栓紧固的人孔结构，方便后期进入罐体内部做清洁、检修作业，人孔法兰采用凸缘密封结构，搭配耐油橡胶垫片可满足易燃易爆介质的密封要求，避免运输过程中油气泄漏。罐体端面底部设置卸料阀，阀口位置低于筒身最低液位线，可实现罐内介质无残留卸放，端面上标注的容积标识可直观反馈罐体额定装载容量，方便操作人员核对装载量，避免超装带来的安全隐患。整个罐体的设计充分考虑了易燃液体储运的安全要求，所有外露金属部件都做了等电位连接处理，可避免运输过程中静电积聚引发的安全风险，波纹筒身的结构也能在车辆发生轻微碰撞时吸收部分冲击能量，降低罐体破损泄漏的概率。
