单壁地上柴油储罐带钢支架爬梯

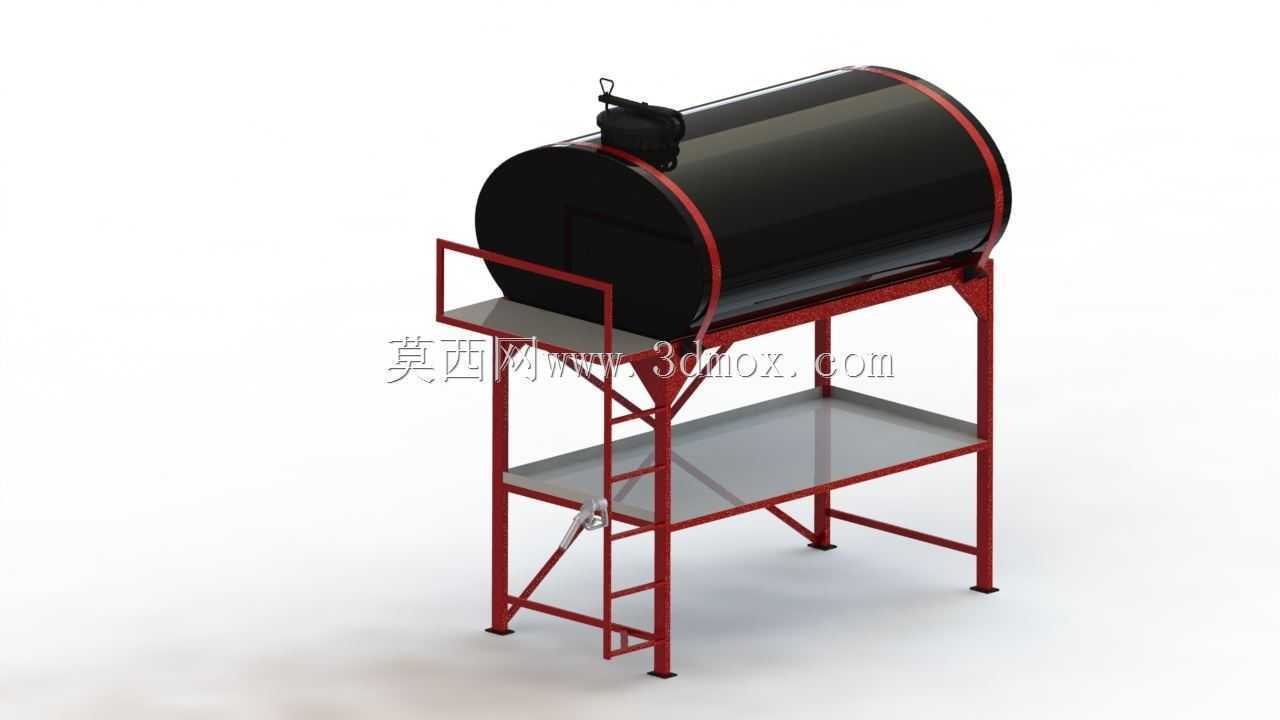

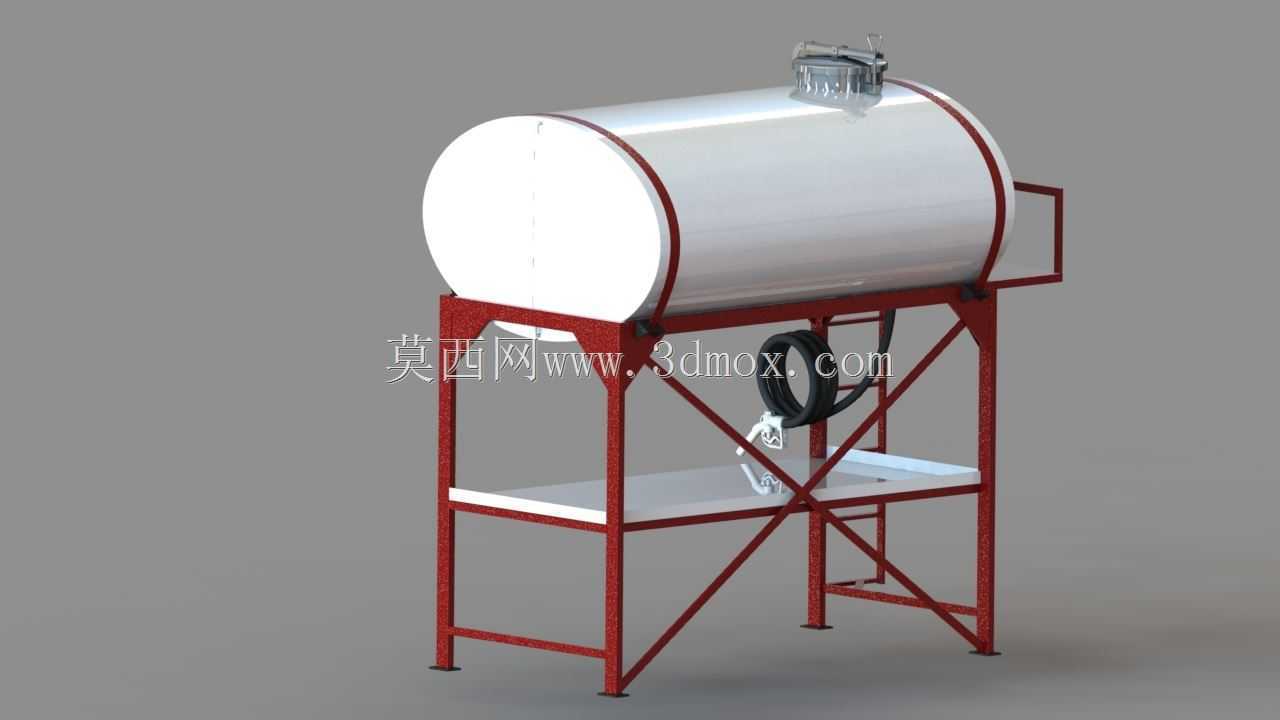

　　这套地上储油装置主要面向厂区燃油中转、发电机组供油、工程机械集中加注以及小型油库临时储备等场景。罐体采用卧式单壁圆筒结构，端部配置椭圆封头，整体抬离地面，既避免地面积水长期浸泡筒壁，也便于日常巡检时观察底部焊缝、支腿接触区和阀门接口。黑色筒体与红色机架形成明显视觉区分，现场识别时能够快速判断罐体轮廓、检修通道和支撑边界。

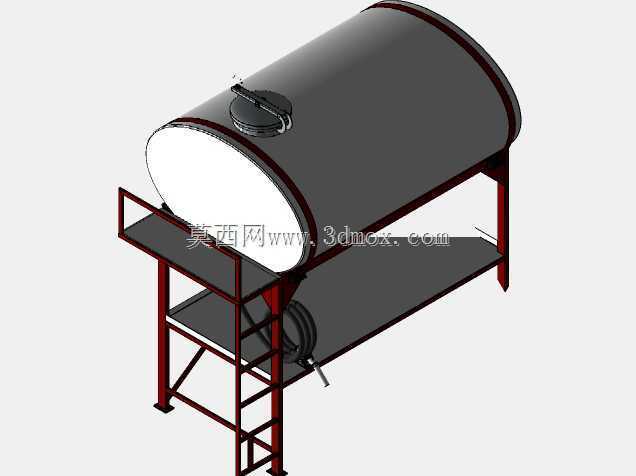

　　结构上，罐体承担主要储液容积，圆筒段适合承受内部静液压力，封头则通过曲面过渡降低端部应力集中。罐顶设置人孔或检修口，配合小型盖板及锁紧件，可用于内部清理、液位附件安装和周期性检查。罐体外部的环形加强带沿筒身布置，能够约束薄壁圆筒在充液、吊装和运输过程中的局部变形，也为支架抱持或限位提供接触位置。

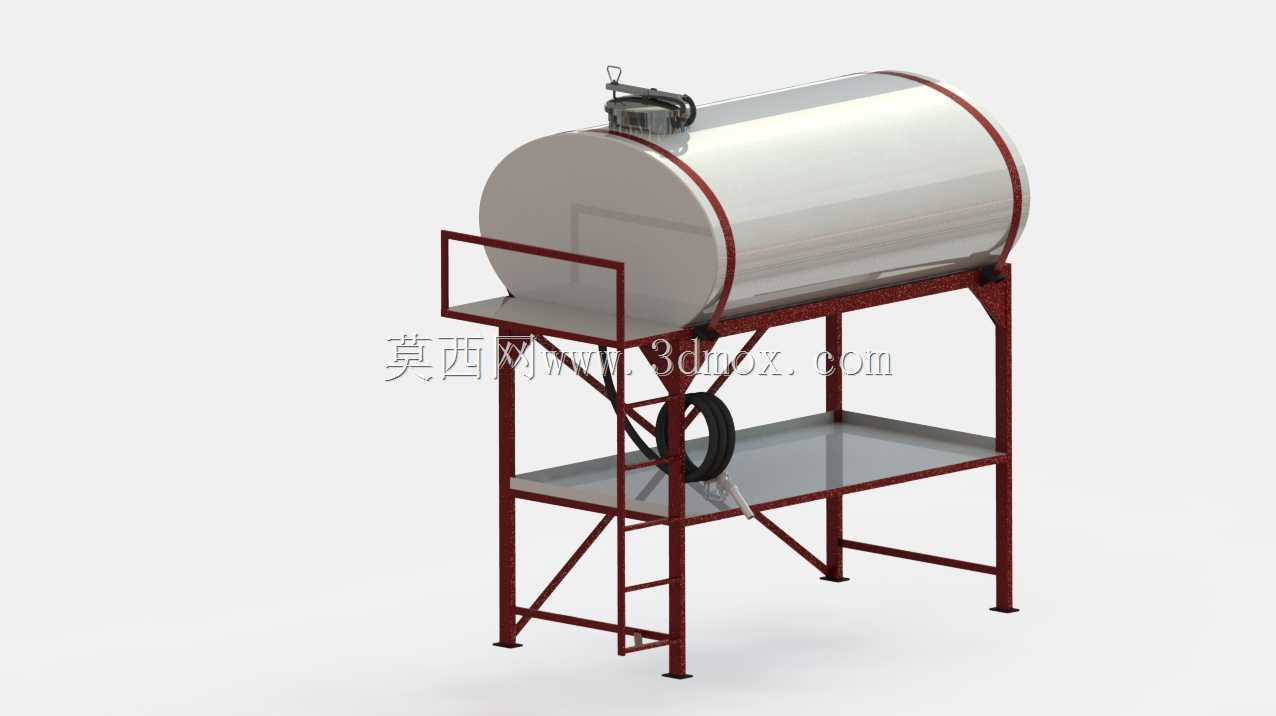

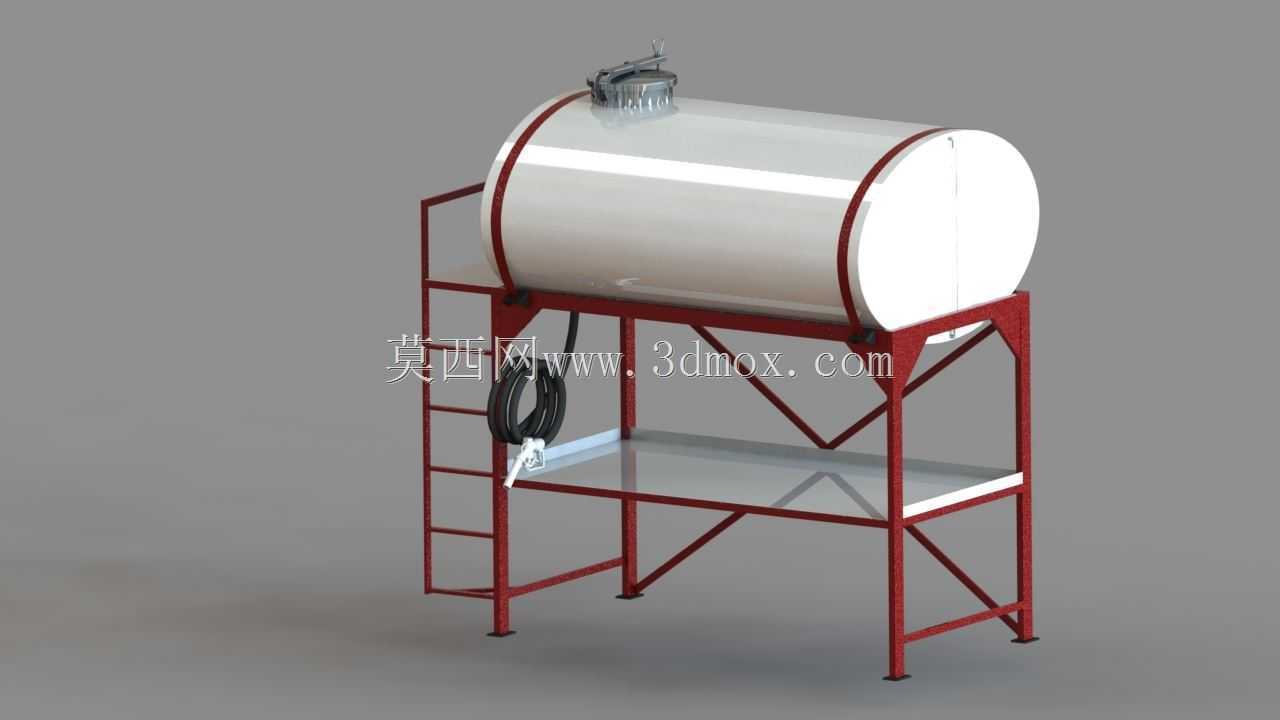

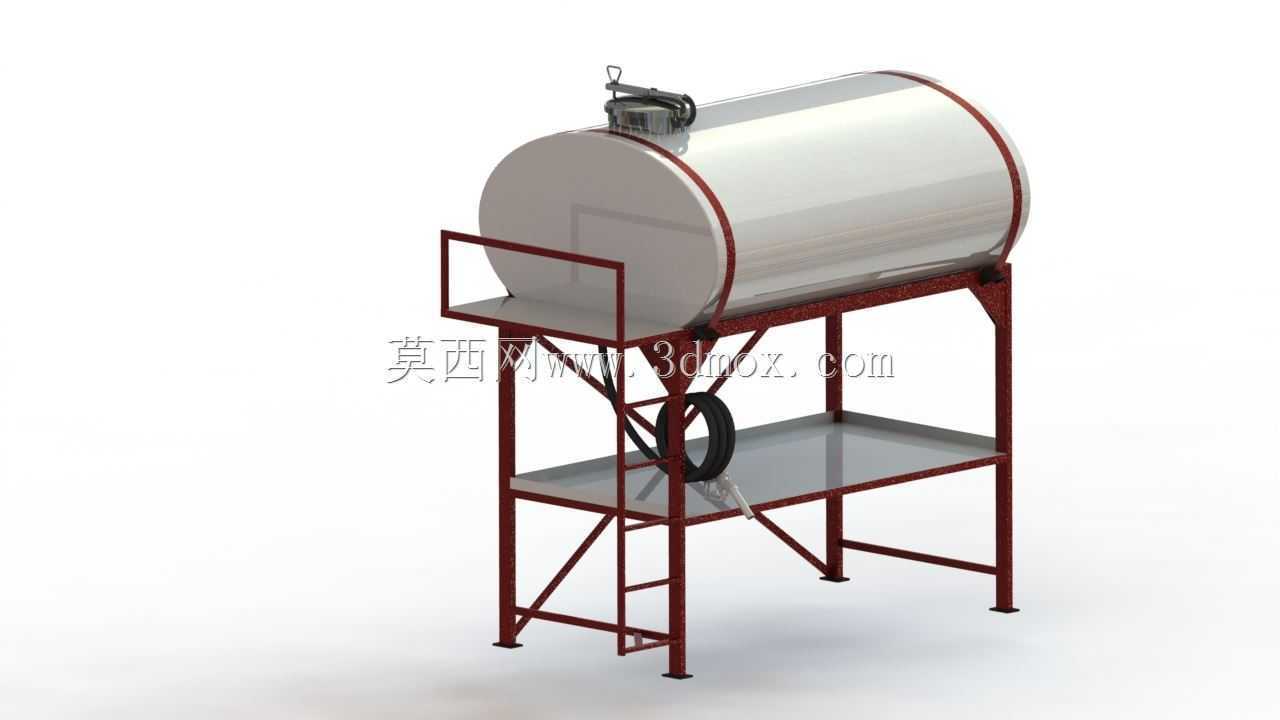

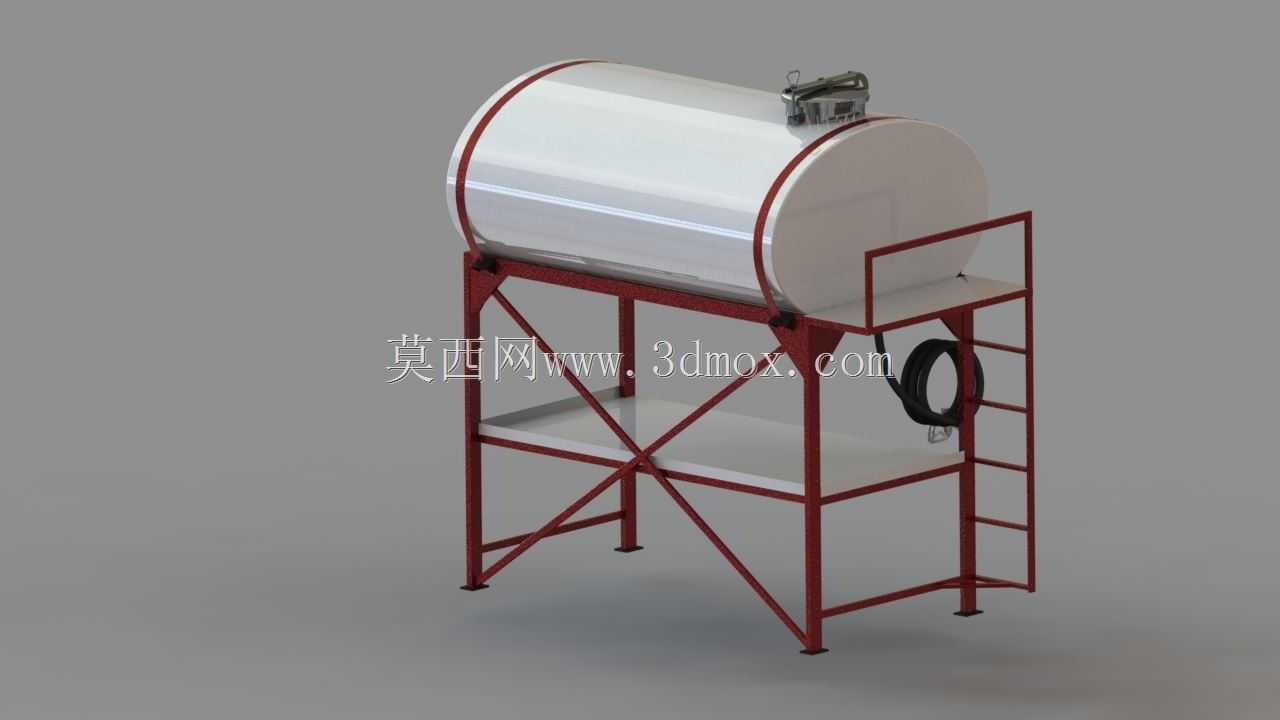

　　支撑系统采用型钢焊接框架。四条立柱落地，底部设有脚板，可通过地脚螺栓与混凝土基础连接；立柱之间布置横梁、斜撑和层间平台，使横向力、纵向力和罐体自重能够沿框架传递到基础。中部设置两层平台，下层平台可承接滴漏、放置工具或作为检修操作面；上层平台靠近罐顶人孔，方便人员开启盖板、检查附件。平台边缘保留护栏，侧面安装直爬梯，梯步与框架立柱相连，爬梯下部设有斜向支撑，减少人员攀登时的晃动。

　　从布置边界看，卧式罐体长度方向决定设备占地的主要尺寸，直径决定罐顶检修高度，支架宽度则需要大于罐体投影并留出护栏、平台和管道连接空间。安装时应先核对基础承载点位置，保证四个支腿受力均匀；罐体就位后，再确认抱箍或支撑鞍座与筒壁接触贴合，避免局部点支撑造成应力集中。设备周围应预留注油、抽油、通气、液位测量及消防操作空间，罐顶人孔上方不宜布置固定障碍物，爬梯出口处应保证人员能够平稳踏上平台。

　　建模时可将圆筒、封头、人孔盖、加强环、立柱、横梁、斜撑、踏板和护栏分别建立零件，再按焊接框架关系装配。筒体与封头适合用旋转或抽壳思路处理，型钢支架则通过截面拉伸、镜像和阵列完成重复构件。需要重点控制的位置包括支腿脚板标高、爬梯与平台连接节点、护栏立柱间距、人孔开启范围以及罐体与支架的干涉关系。对于工程出图，还应补充鞍座包角、焊缝区域、平台承载面、地脚孔位和管口方位，以便后续细化为加工图。

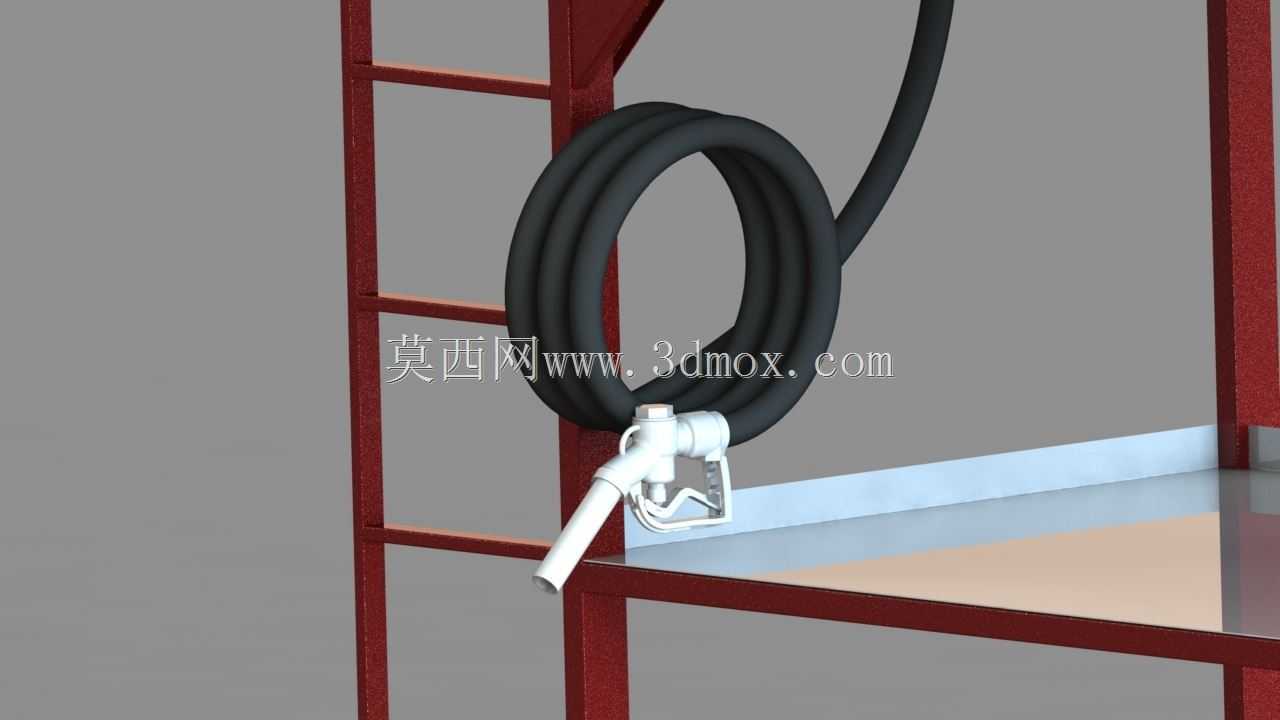

　　实际使用中，单壁罐更适合有防渗围堰、地面防腐和集中巡检条件的场所。若用于柴油储存，罐区应配合通气、阻火、液位监测、防溢流和泄漏收集措施。该结构的优势在于制造简单、容量直观、检修路径清晰；支架抬高后，阀门和底部管路具有更好的操作高度，人员不必贴近地面完成连接。模型整体把储液容器、承重框架、检修爬梯和操作平台整合在同一套装置中，适合用于储油设备方案展示、站场布置校核、钢结构支架设计以及工业设备教学演示。
