石化管道清管用管道猪承载摇篮

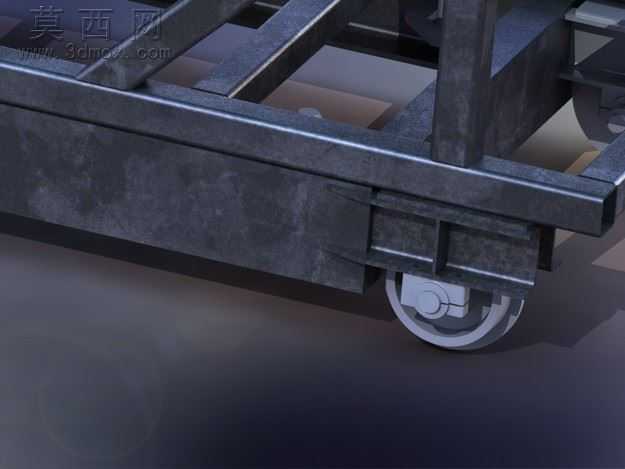

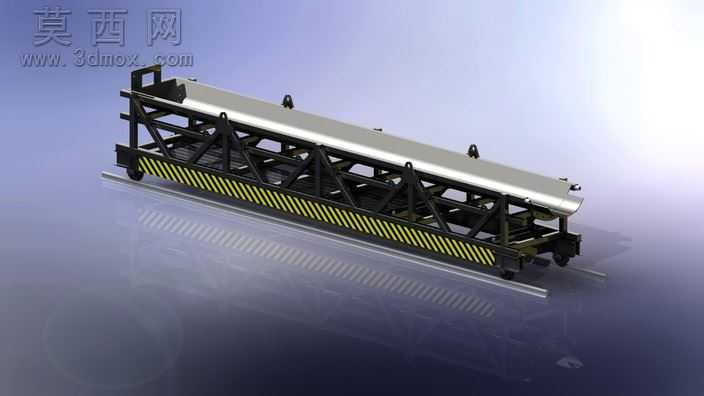

本模型为石化行业管道清管作业配套的管道猪承载运输摇篮，采用SolidWorks完成全参数化三维建模，整体结构以桁架式钢制框架为核心承载主体，建模过程中对每一处型钢的截面尺寸、连接节点的焊接装配关系都做了精准还原，严格遵循海洋动力工况下的结构强度设计要求。模型渲染阶段采用金属哑光材质模拟钢制框架的工业质感，对底部行走轮组做了橡胶材质的纹理与反光效果处理，框架侧面的警示条采用黄黑相间的高对比度材质，还原工业现场的安全标识规范，长条形承载槽面做了光滑金属材质处理，适配管道猪的圆柱外形放置需求。结构设计上，整体框架采用三角形桁架排布，在保证整体轻量化的同时提升抗扭、抗弯承载能力，底部配置多组轨道行走轮，可沿预设轨道平稳移动，框架顶部设置多组吊点，兼顾吊装转运与现场固定的使用需求，承载槽的弧度经过参数化校核，可稳定承托对应规格的管道猪，避免运输过程中出现窜动、滑落问题。设计思路围绕石化管道运维场景的实际需求展开，兼顾陆地场站与海洋平台的使用场景，整体结构拆分清晰，各零部件的装配约束完整，可直接用于工程出图、工况模拟演示以及生产制造参考，模型完成后经过干涉检查，所有活动部件无碰撞问题，结构受力路径经过优化，可满足管道清洗、测量作业前后管道猪的临时存放、转运、现场作业支撑的全流程使用需求，整体设计符合石化行业设备的安全规范与海洋作业的防腐、抗振设计要求。
