不锈钢方形金属水箱钣金结构设计

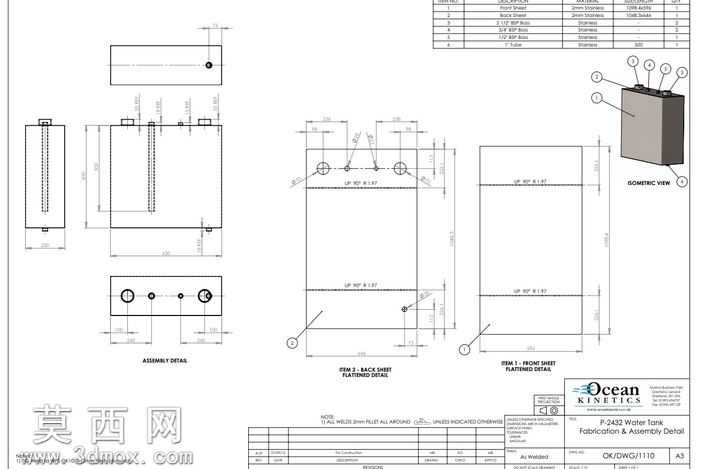

本作品为不锈钢材质方形水箱的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，整体以长方体为基础外形，严格遵循钣金加工工艺逻辑开展结构设计。建模过程中首先确定箱体的整体长宽高基准尺寸，对箱体的六个面分别进行钣金特征创建，预留出合理的板材折弯余量与焊接拼接缝位置，确保设计结构能够直接对接常规钣金下料、折弯、焊接的加工流程，无需额外进行工艺补正。材质设置上选用哑光不锈钢材质，在渲染环节调整金属材质的粗糙度、反射率参数，还原真实不锈钢板材的磨砂金属质感，同时在场景中添加地面反射效果，直观呈现箱体的金属表面光泽与立体轮廓，让模型展示效果更贴近实物成品的视觉表现。结构设计层面，箱体侧面根据流体进出的功能需求，布置了不同通径的圆柱管状接口，接口与箱体侧壁采用一体化衔接设计，避免拼接缝隙带来的渗漏隐患，不同口径的接口分别对应进水、出水、液位检测、排气等不同功能，接口位置排布符合流体管路的常规安装逻辑，预留出足够的管路安装操作空间，方便后续外接管路时的装配作业。箱体整体采用封闭式结构设计，顶面为平整盖板结构，可根据实际使用需求选择焊接固定或者可拆卸密封连接的形式，箱体棱边位置做了微小的圆角过渡处理，既避免钣金加工时锐边带来的安全隐患，也能减少应力集中问题，提升箱体整体的结构强度。设计过程中充分考虑钣金加工的工艺可行性，所有折弯位置的内R角均匹配常规钣金折弯刀具的加工参数，避免出现无法加工的过小折弯半径，板材厚度选用常规工业水箱通用的不锈钢板厚度，平衡箱体结构强度与材料成本，接口的伸出长度也充分考虑了外接管路时的螺母锁紧操作空间，不会出现装配干涉问题。渲染阶段采用柔和的均匀布光，避免金属表面出现过强的反光光斑，清晰展示箱体的外形轮廓、接口排布与材质质感，让观看者能够快速理解产品的结构形态与功能特征，整个模型的结构完整，特征参数清晰，可直接用于钣金加工下料参考、产品方案展示以及后续的工程图导出作业。
