轻量化镂空搜救无人机机架结构设计

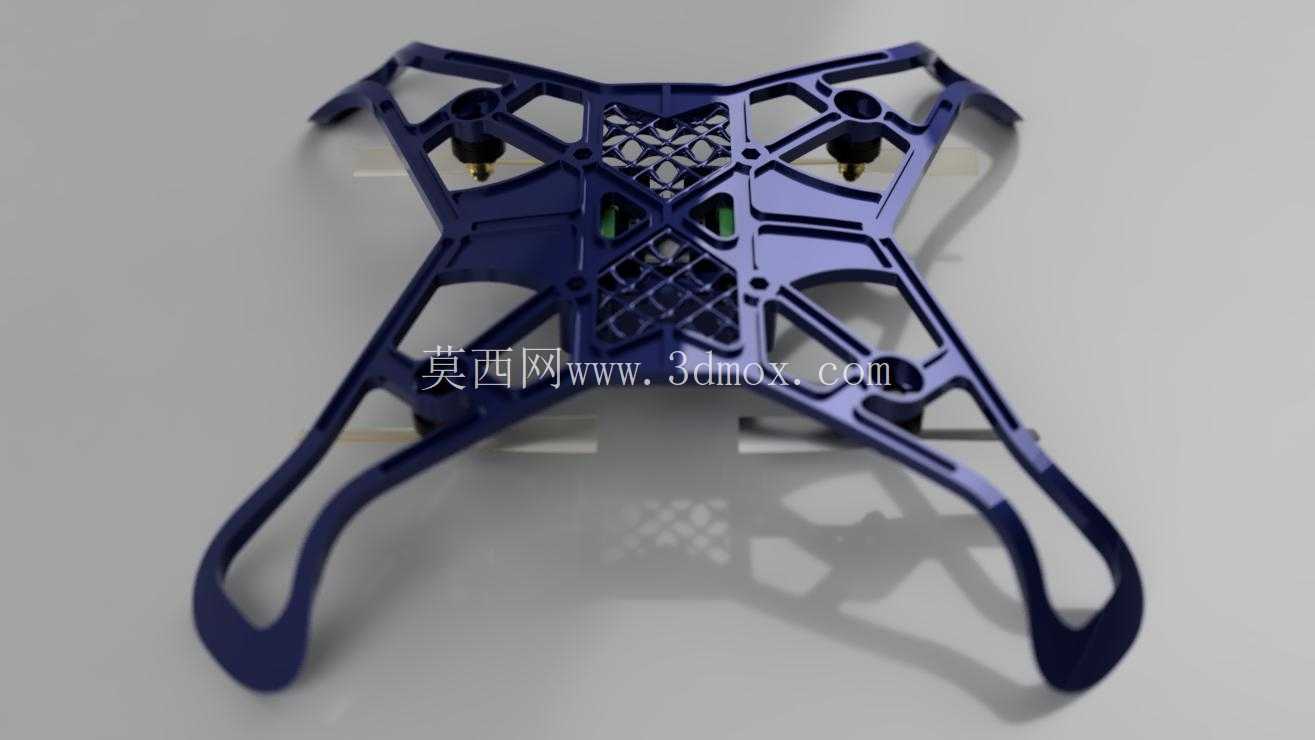

　　这款四旋翼机架的设计核心围绕搜救场景的实际作业需求展开，区别于消费级航拍无人机的机架设计逻辑，整体结构优先考虑复杂作业环境下的抗冲击性能与载荷冗余。从结构布局来看，采用X型旋翼布置方案，四个机臂从中心舱体向外平滑延伸，末端设置电机安装位，机臂末端的弧形下探结构直接充当起落架支撑，省去了额外加装起落架的结构重量，同时在降落接触地面时，弧形结构可通过自身形变吸收部分冲击能量，避免硬着陆时的冲击力直接传递到中心舱内的载荷设备。

　　中心舱区域采用网格镂空设计，并非单纯为了减重，这种交错的网格筋结构在同等耗材重量下，能获得比实心平板更高的抗扭刚度，当无人机在狭窄空间穿行发生侧向剐蹭时，网格结构可分散局部受力，避免舱体出现开裂变形，同时镂空结构也能为舱内的飞控、电池、图传模块提供更好的散热条件，长时间低空搜救作业时，不会因为舱内积温导致电子设备工作异常。机臂部分采用变截面设计，靠近中心舱的位置截面厚度更大，向末端延伸时逐渐收窄，这种设计匹配了机臂的受力分布——旋翼转动产生的升力对机臂根部的弯矩最大，加大根部截面可有效降低应力集中系数，避免飞行过程中机臂出现谐振，影响飞行稳定性。

　　从安装边界来看，中心舱预留的安装空间可兼容主流的飞控板型与标准规格的搜救载荷，包括热成像模块、小型喊话器、应急抛投装置，安装孔位采用标准化间距设计，无需二次打孔即可完成载荷固定，机臂末端的电机安装位适配常用的无刷电机安装孔距，可根据作业需求搭配不同尺寸的螺旋桨，兼顾续航时间与抗风性能。在实际搜救场景中，这类机架需要面对山林、废墟、城市楼宇间的复杂气流环境，结构设计上没有突出的棱角，所有外边缘都做了圆弧过渡，一方面是降低飞行过程中的风阻，减少不必要的动力损耗，另一方面在发生碰撞时，圆弧结构不会勾挂树枝、钢筋等障碍物，降低坠机风险。

　　机架整体的重心设计落在中心舱的几何中心位置，搭配对称的机臂结构，飞控参数调试时无需额外做重心补偿，可降低调试难度，提升飞行姿态的响应速度。起落架部分的弧形结构高度经过测算，可保证下方挂载的搜救载荷最低点距离地面有足够的安全间隙，在不平整的废墟表面降落时，不会出现载荷磕碰地面的情况，同时弧形支脚的接触面积经过优化，在松软的泥土地面降落时也不会轻易侧翻。从结构受力的角度看，整个机架的力传递路径非常清晰，旋翼产生的升力通过机臂直接传递到中心舱的主承力筋上，网格结构将局部受力均匀分散到整个舱体框架，不会出现局部应力过大的薄弱点，即使单个机臂受到轻微碰撞，产生的形变也会被网格结构吸收，不会直接影响其他机臂的安装精度，保证受损后仍能维持基本飞行能力，完成返航。
