四翼无人机定制改装碳纤维板集成组件

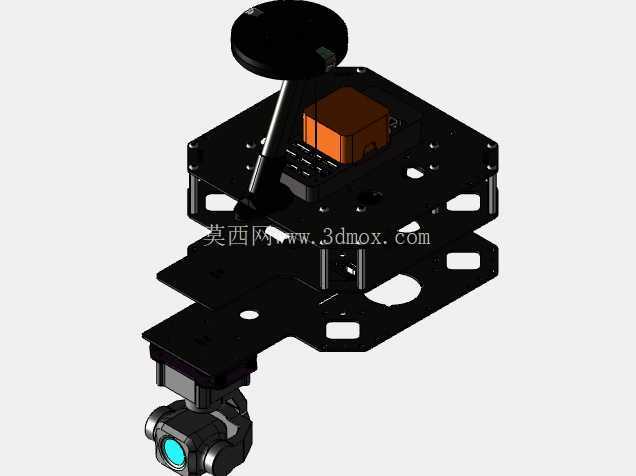

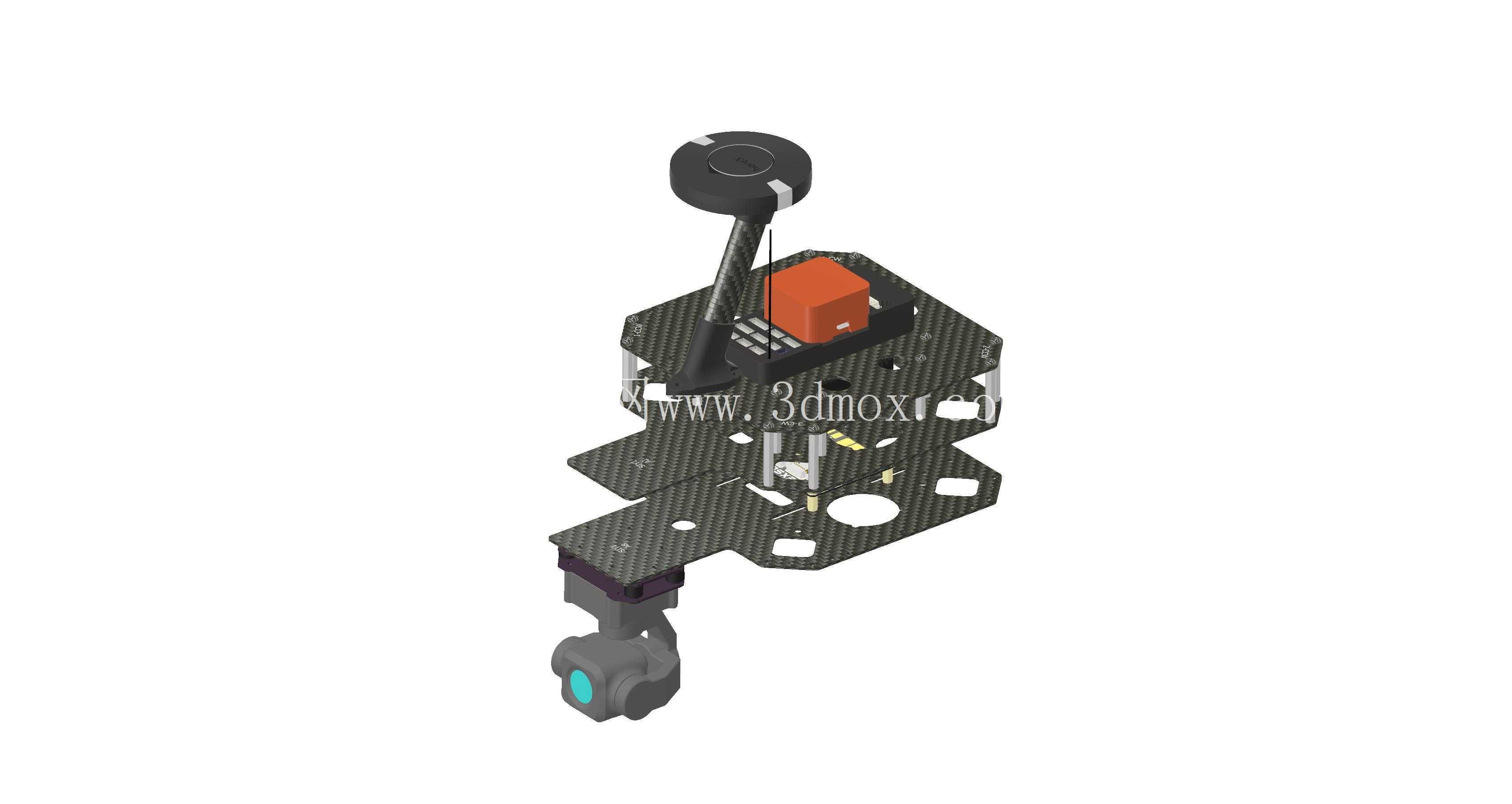

　　这套定制改装组件针对四翼无人机的特定任务需求开发，核心解决原厂套件无法适配多类定制载荷与航电设备的安装痛点，在航拍测绘、巡检作业、小型载荷投送等场景中，可直接替换原厂碳纤维安装板，无需额外打孔或切割改造，大幅缩短定制机型的装配调试周期。组件采用三层甲板分层布局设计，底层甲板预留了电源分配模块与万向节的安装定位孔位，可直接固定对应规格的电源分配板与云台挂载关节，底部设置的电池固定位采用沉孔设计，安装绑带或固定压片后不会突出板件平面，避免飞行过程中与起落架、云台运动部件产生干涉。

　　中层甲板的安装位专门适配图传链路设备与配套扩展组件，孔位间距严格匹配对应模块的安装孔距，板件边缘预留的走线槽可将电源、信号线缆规整收纳，减少飞行过程中线缆晃动带来的气动干扰与信号干扰问题。顶层甲板对应飞控模块、GPS定位模块的安装需求，飞控安装位设置了减震柱安装孔，可直接搭配标准规格的减震球实现飞控的软连接，降低机身振动对飞控传感器采样精度的影响，GPS模块安装位预留了支架安装接口，可直接安装配套的增高支架，避免机身碳板对卫星信号产生遮挡。整套板件采用碳纤维板材加工，所有安装孔位均做了倒角处理，避免安装时螺丝刮伤碳板导致纤维分层，板件上的镂空区域兼顾减重与设备散热需求，在保证结构强度的前提下尽可能降低机身自重，提升飞行续航表现。

　　从安装边界来看，三层板件通过铜柱实现层间固定，层间高度根据对应安装设备的最大高度做了预留，中层与底层之间的空间可容纳常规规格的电池组，顶层与中层之间的空间可容纳图传、接收机等薄型航电设备，板件整体外轮廓尺寸与原厂机架的安装孔位完全匹配，可直接替换原厂板件安装到对应规格的四翼无人机机架上，无需修改机架的原有结构。云台挂载位位于底层甲板的前端下方，预留的安装孔位可直接对应万向节的固定接口，挂载后云台的俯仰、旋转运动范围不会与板件、机架起落架产生干涉，可保证相机等载荷的全角度拍摄需求。板件上的所有电气设备安装位均预留了对应的走线孔，线缆可直接穿过层间孔位连接上下层设备，减少线缆外露长度，降低飞行过程中的风阻。

　　在结构强度设计上，板件的受力区域做了局部加厚处理，机臂安装位、起落架安装位的碳板厚度大于其他区域，可承受飞行过程中的机动载荷与降落冲击，避免长时间使用后板件出现变形或裂纹。这套组件的设计完全围绕实际作业中的定制化需求展开，没有多余的冗余结构，所有孔位、开槽都对应具体的设备安装需求，装配时可按照从底层到顶层的顺序依次安装对应设备，每层设备的安装顺序都做了对应的空间预留，不会出现安装某一设备后其他设备无法装配的问题，对于需要快速搭建定制化四翼无人机作业平台的从业者来说，可直接基于这套组件完成整机的航电集成，省去自行设计、加工碳板的流程，大幅提升定制机型的搭建效率。
