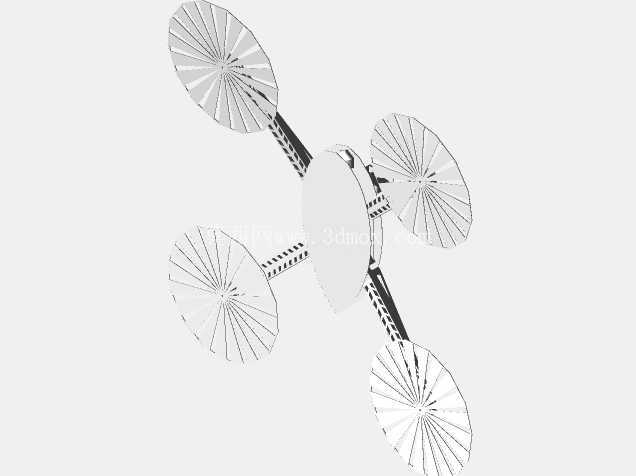

带挂载摄像模块的四旋翼航拍飞行器结构

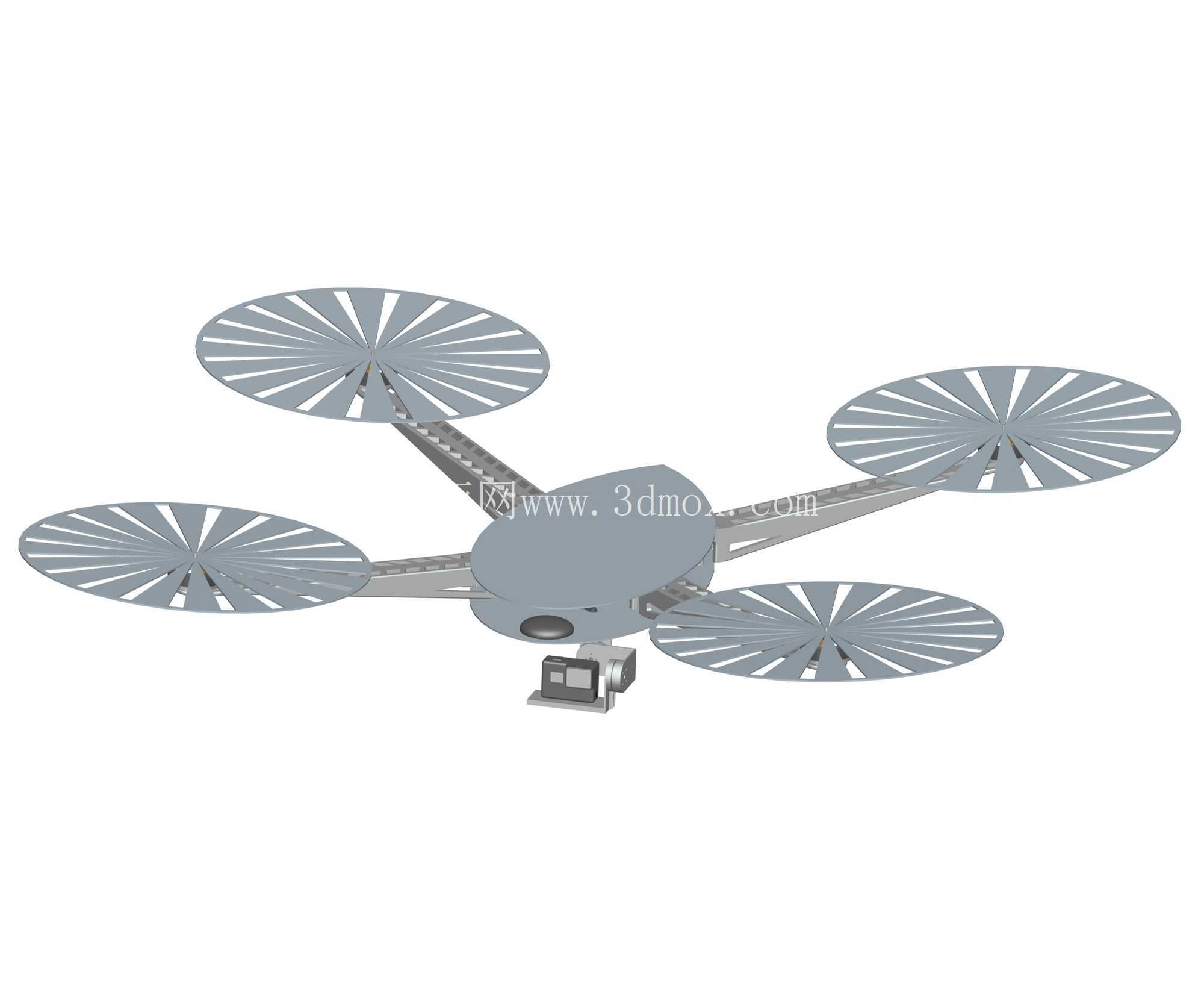

　　这款四旋翼飞行器的结构设计，核心围绕低空近景航拍的作业需求展开，机臂采用X型对称布局，四个旋翼支点的力臂长度经过配平计算，能保证单旋翼动力输出波动时，整机姿态调整的力矩响应足够线性，不会出现偏航力矩突变的问题。机身中心的载荷舱预留了通用运动相机的安装位，挂载接口的尺寸完全适配主流运动相机的快装底座，安装面做了下沉式限位设计，能避免飞行过程中相机出现横向滑移，同时挂载点的位置刚好落在整机重心的正下方，不会因为额外载荷导致整机重心偏移，影响悬停稳定性。

　　从实际应用场景来看，这类结构的飞行器可用于小范围场地的航测、户外跟拍、狭小空间的巡检作业，相比固定翼飞行器，它对起降场地没有硬性要求，巴掌大的平整区域就能完成起降，悬停状态下的机位稳定性足够支撑静态画面拍摄，旋翼的防护圈结构做了辐条式镂空设计，在碰到低矮树枝或者墙面的时候，能先通过防护圈卸除碰撞冲击力，避免桨叶直接撞击硬物碎裂，同时镂空结构不会过多遮挡旋翼下洗气流，不会额外增加动力损耗。

　　设计思路上，整机的结构件优先做了轻量化处理，机臂采用中空的薄壁结构，内部预留了电调与电机的走线空间，所有线材都能隐藏在机臂内部，不会外露在气流中增加风阻，同时也能避免飞行过程中线材被旋翼打到。中心机身的上壳做了弧面过渡，能减少飞行时的正面风阻，下壳的挂载区域做了加强筋设计，因为相机挂载位置是整机载荷的集中受力点，加强筋从挂载位一直延伸到四个机臂的连接根部，能把载荷的受力均匀分散到整个机身框架上，避免单点受力导致机壳开裂。

　　安装边界方面，四个旋翼的旋转平面处于同一水平高度，相邻旋翼的旋转范围没有重叠，机臂的长度经过核算，当桨叶安装到位后，桨尖到中心机身的距离留有足够的安全间隙，不会出现桨叶打到机身的情况。相机挂载位的俯仰角度预留了0到90度的调整空间，不会因为机身结构遮挡镜头的拍摄视角，同时电池仓的位置设计在中心机身的上部，和下部的相机载荷形成上下配重平衡，更换不同容量的电池时，只需要微调电池的安装位置就能快速配平整机重心，不需要额外增加配重块。

　　从功能特性来看，这款飞行器的结构预留了足够的设备扩展空间，除了挂载运动相机之外，中心机身的内部空腔可以容纳飞控板、电池、电调等核心部件，各个部件的安装位都做了定位柱设计，组装时不需要反复测量位置，能快速完成部件的定位安装，减少组装过程中的装配误差。旋翼的电机安装座做了水平微调结构，安装电机时可以通过调整安装座的垫片厚度，微调每个电机的安装倾角，抵消不同电机的动力输出差异，让整机的悬停姿态更平稳，减少飞控的修正负担。

　　实际作业中，这类结构的飞行器在低空慢速飞行时，下洗气流的分布更均匀，不会因为气流紊乱导致机身出现高频抖动，能保证拍摄画面的清晰度，防护圈的辐条结构也不会在拍摄画面中形成明显的遮挡，因为辐条处于旋翼的旋转平面，镜头的视角范围刚好避开了这个区域。整机的拆装逻辑也做了优化，机臂和中心机身采用快拆结构连接，不需要额外工具就能完成机臂的拆卸，收纳时可以把四个机臂折叠贴合到机身侧面，大幅减少收纳后的体积，方便外出作业时携带。
