三星GalaxyS3智能手机外观结构三维建模

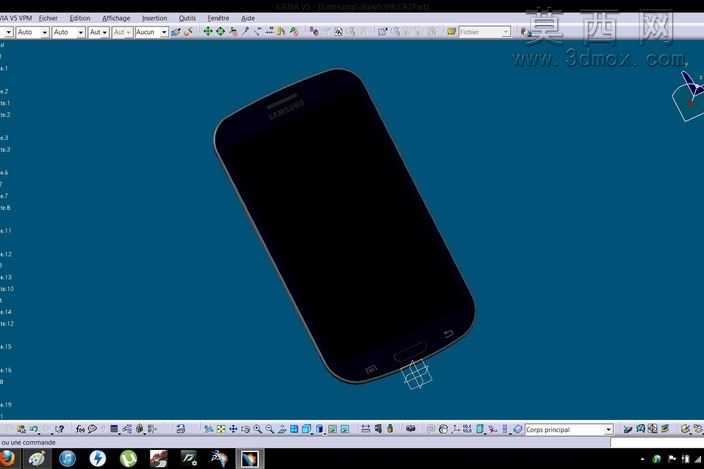

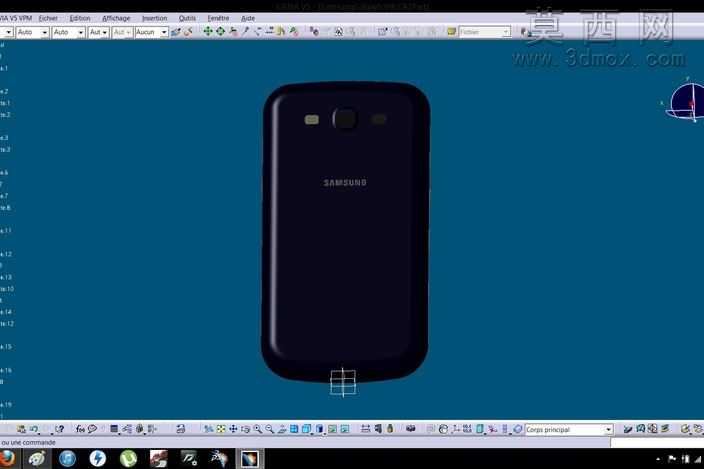

本作品为三星GalaxyS3智能手机的三维建模成果，建模过程依托CATIA V5平台完成，全程围绕真机的外观形态与结构特征展开精细化还原。建模初期首先梳理该机型的经典设计特征：圆润鹅卵石造型的机身弧度、窄边框触控屏布局、正面实体Home键搭配触控功能键的排布、背部弧面贴合手掌的曲面过渡，以及顶部听筒、前置摄像头、底部麦克风、侧边按键的精准位置，先通过草绘模块绘制各视图的轮廓基准线，确定整机长宽高比例与各部件的相对位置关系。机身主体部分采用多截面曲面与填充结合的方式构建外轮廓，反复调整曲面控制点来还原真机的顺滑弧面，避免出现生硬的棱角转折，让机身侧面的弧度自然过渡到前后平面，还原该机型主打舒适握持感的设计特点。屏幕部分单独构建分层结构，区分外层玻璃盖板、显示区域与边框的层次，通过材质参数调整模拟玻璃的通透质感与屏幕熄屏状态下的深邃黑色效果，同时还原屏幕上方三星品牌标识、听筒金属防尘网、前置传感器的细节特征。机身侧边的电源键、音量键采用独立实体建模，还原按键略微突出机身的弧度与按压间隙，背部的后置摄像头、闪光灯、扬声器开孔、三星品牌logo都按照真机比例精准定位，通过凹槽与凸起结构还原细节质感，避免平面贴图带来的失真问题。建模过程中对机身的圆角过渡做了统一参数控制，保证所有边角的圆角半径符合真机的圆润设计语言，同时检查各曲面之间的连续性，确保G2连续让曲面过渡无明显折痕。材质设置上，机身外壳模拟类肤质塑料的哑光质感，调整反射参数还原真机外壳的细腻触感，金属按键部分调整金属粗糙度与反射强度，模拟镀铬按键的亮面质感，玻璃屏幕部分设置合适的透明度与反射率，还原玻璃面板的光线反射效果。整体建模严格遵循该机型的原始设计思路，还原其在智能手机发展阶段标志性的圆润设计风格，所有结构比例参考真机实测数据调整，模型可用于产品外观展示、结构参考、数码产品设计教学等场景，完整呈现了直板触屏智能手机从轮廓草绘到曲面构建、细节细化、材质调试的全流程建模思路，通过实体与曲面结合的建模方式，既保证了外观的还原度，也预留了内部结构拓展的建模空间。
