带立体标识的防摔智能手机保护壳结构设计

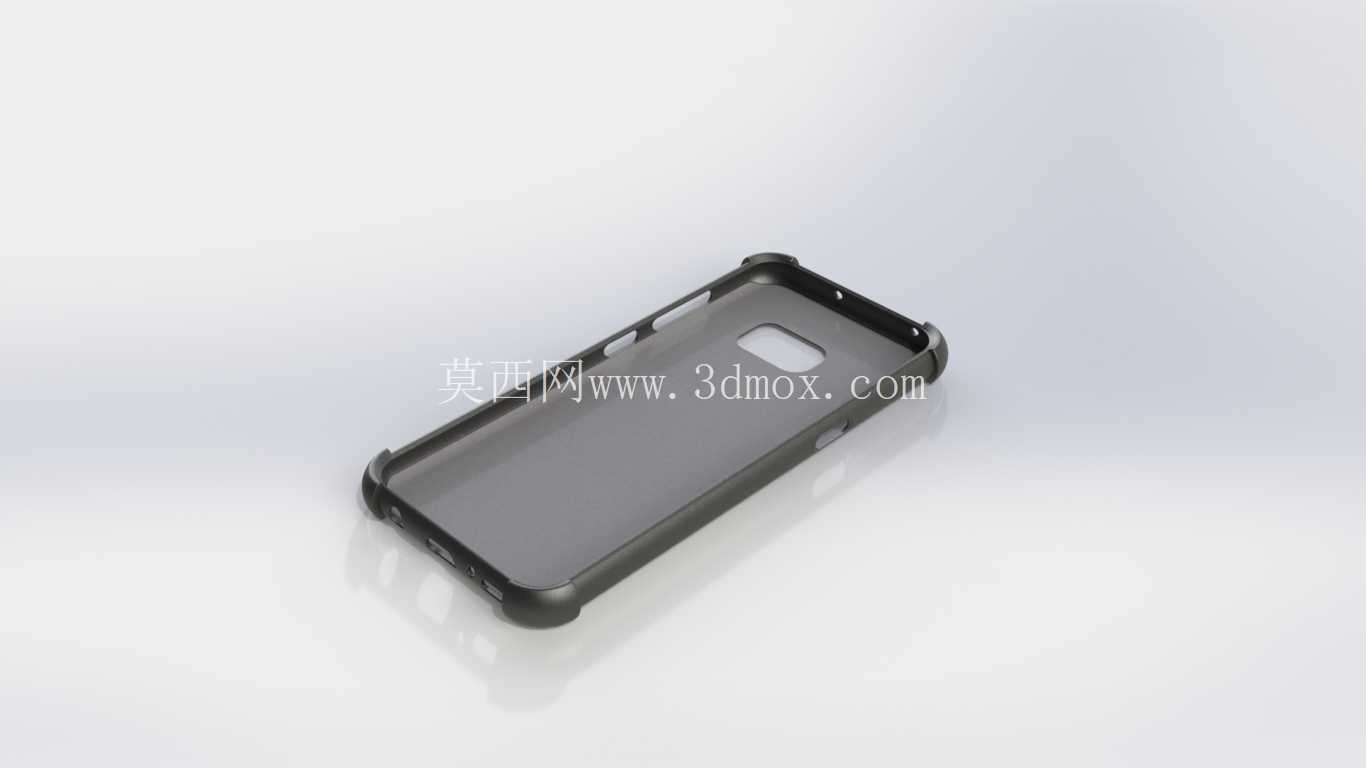

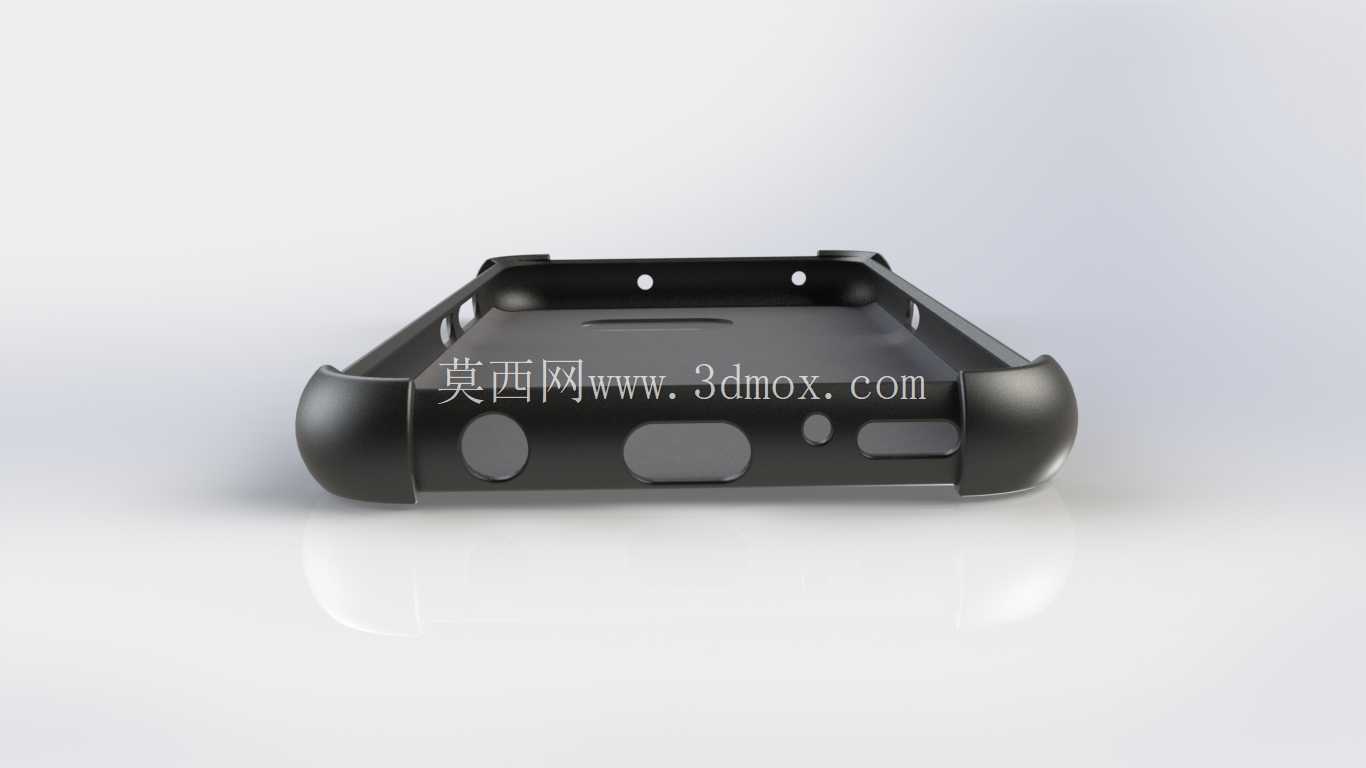

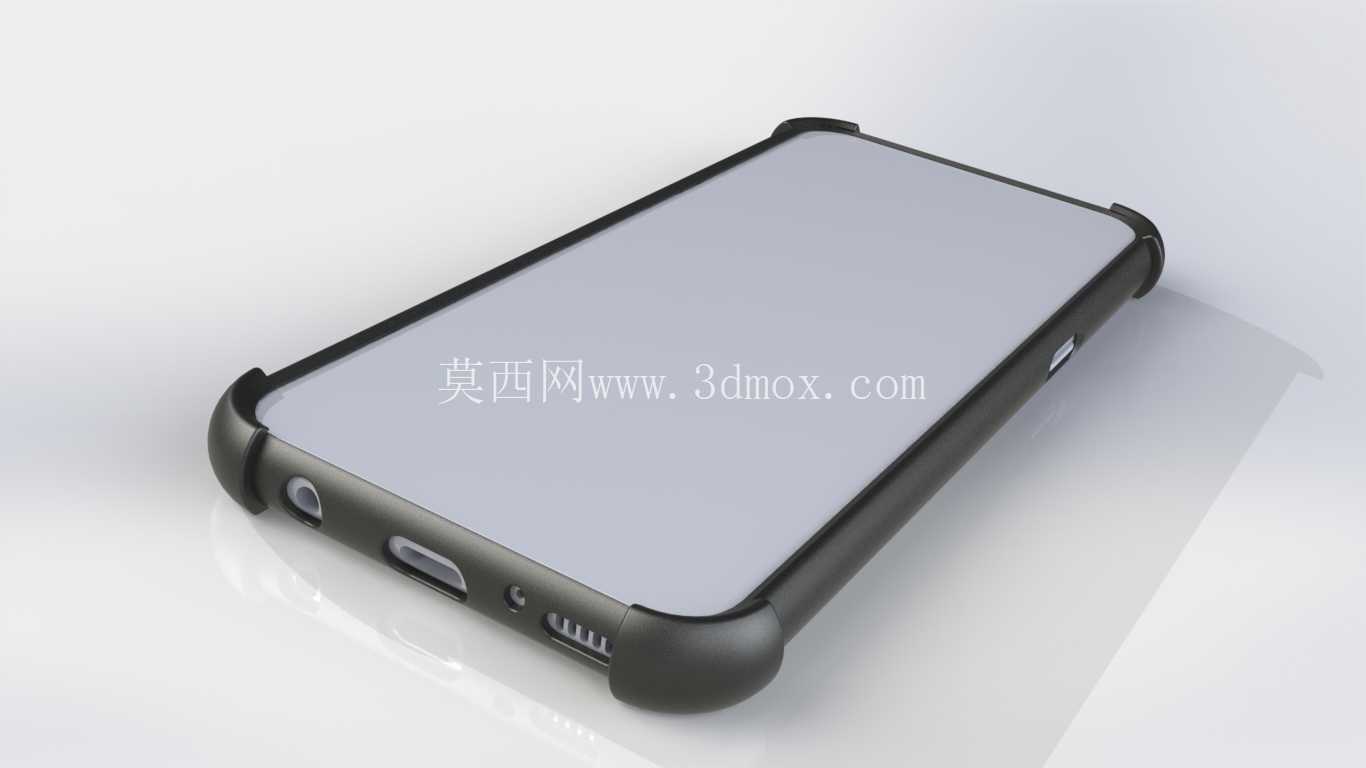

　　日常使用场景中，智能手机跌落磕碰是造成设备外观损伤、内部元器件松动的核心诱因，这类保护壳体的核心作用，就是在手机与外部冲击源之间形成缓冲吸能层，分散跌落瞬间的集中应力，同时避免日常放置时的摩擦刮花机身漆面与镜头模组。从结构设计逻辑来看，这款保护壳采用全包式硬胶基材方案，四个边角位置做了向外延伸的凸起防撞结构，相比平直侧边的壳体，边角凸起能在手机以边角姿态跌落时率先接触接触面，通过自身结构的微小形变吸收冲击能量，避免冲击力直接传递到手机中框。

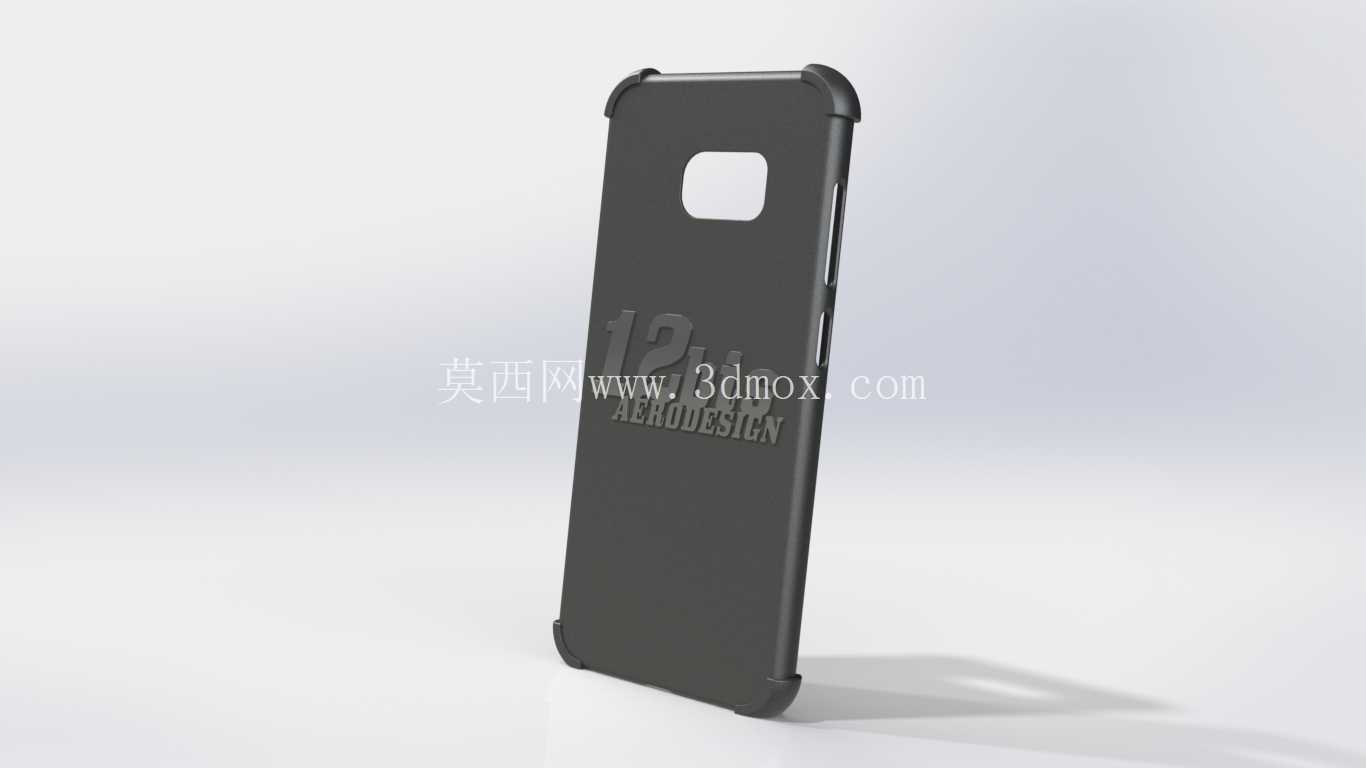

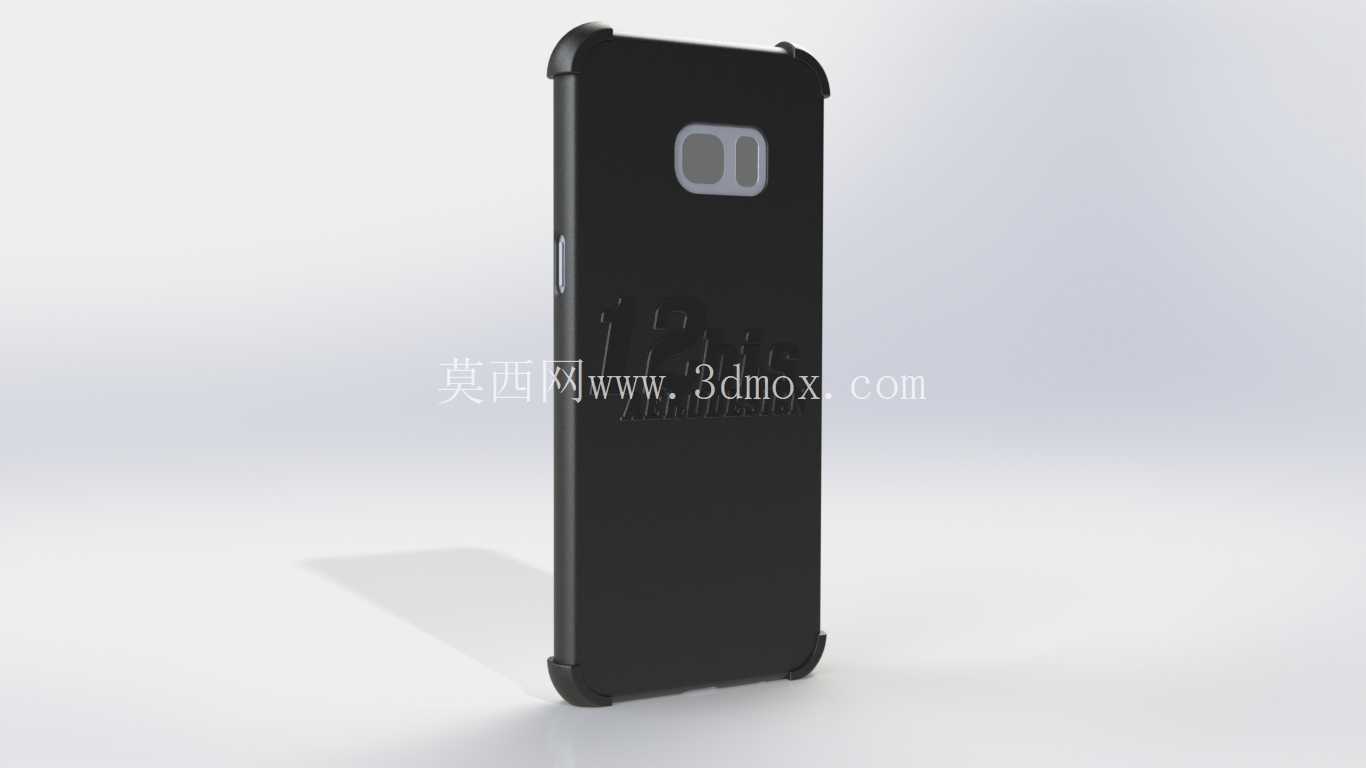

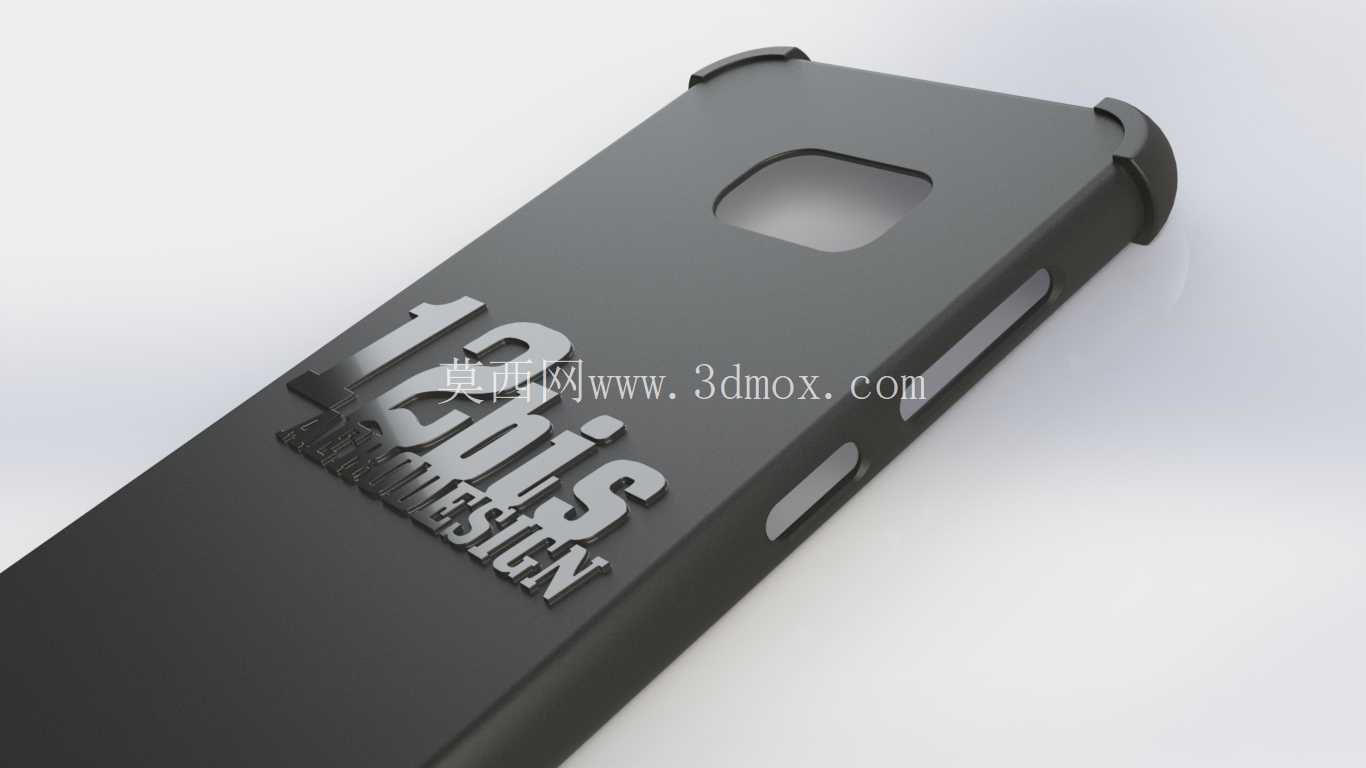

　　壳体背部预留的方形开孔完全匹配对应机型的后置摄像头模组位置，开孔边缘做了0.3mm左右的微凸处理，当手机背部朝下放置在平面上时，镜头表面不会直接与接触面产生摩擦，兼顾了拍摄功能的无遮挡使用与镜头防护需求。侧边的两个长条形开孔分别对应手机的音量按键与电源键位置，开孔尺寸严格匹配按键的按压行程边界，既不会因为开孔过小造成按键卡滞，也不会因为开孔过大导致壳体侧边支撑强度不足，日常按压按键时的反馈手感与裸机状态差异控制在合理区间。壳体背部的立体浮雕标识采用与壳体一体成型的结构设计，并非后期粘贴的附加件，这种设计一方面避免了标识脱落的问题，另一方面立体凸起的纹理也能增加手部握持时的摩擦力，降低手机从手中滑落的概率。

　　从安装边界来看，壳体的内轮廓尺寸完全匹配对应手机的外轮廓公差，单边预留0.1mm的装配间隙，既保证壳体可以顺利套入机身，又不会因为间隙过大造成壳体与机身之间的晃动，长期使用也不会出现松脱移位的情况。壳体的壁厚控制在1.2mm，这个厚度区间既能保证壳体自身的结构强度，日常挤压不会出现不可逆的形变，又不会因为壁厚过大造成整机握持手感过于臃肿，放入衣物口袋时也不会产生明显的异物感。

　　在实际建模过程中，需要先完成对应手机整机的逆向点云拟合，确认机身所有接口、按键、摄像头的位置公差，再基于机身外表面做偏置面生成壳体内腔，之后逐步添加边角防撞结构、背部开孔、侧边开孔以及背部立体标识特征，所有特征的过渡位置都做了R0.5以上的圆角处理，避免应力集中造成壳体受冲击时开裂。这类保护壳的量产通常采用注塑工艺，建模时需要充分考虑拔模角度，所有垂直于脱模方向的立面都做了1度以上的拔模斜度，立体标识位置的拔模角度适当放大到1.5度，避免注塑脱模时出现特征拉伤的问题。从实际使用场景出发，这款壳体适配日常通勤、办公等多数非极端使用场景，硬胶材质的表面耐刮性能优于软胶材质，长期使用不会出现明显的磨白发乌问题，边角的防撞结构经过1.2米高度自由跌落测试验证，能够覆盖日常手持使用时的多数跌落高度场景，不会因为日常磕碰造成手机机身的凹陷掉漆。
