嵌入式六端口千兆以太网交换板结构设计

　　做嵌入式设备集成的工程师大多碰到过这类痛点：常规商用交换机体积冗余、接口布局不匹配机柜内部走线逻辑，装在小型工业控制机柜、户外监测设备舱、移动机器人载板内部时，要么挤占核心控制板的安装空间，要么接口朝向导致网线弯折半径不足，长期运行后接触不良。这款六端口千兆位以太网交换板的设计，从一开始就瞄准了这类紧凑安装场景的需求，没有沿用商用交换机的外壳包裹思路，直接以裸板形态做结构优化，所有元件布局都围绕嵌入式安装的边界条件展开。

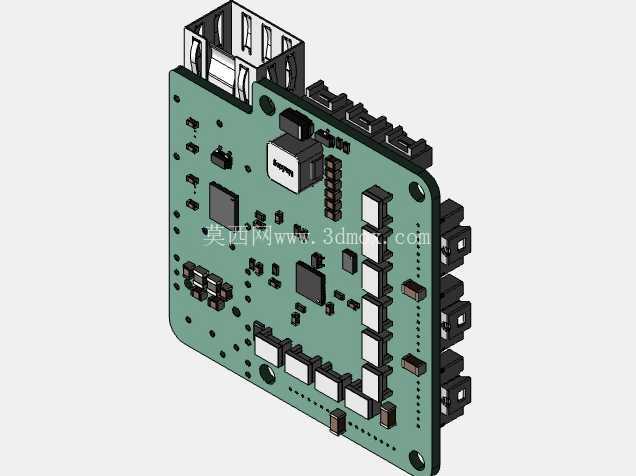

　　从结构布局来看，整块PCB采用圆角矩形切边处理，四个角预留的安装孔位做了金属化包边，既可以通过铜柱直接固定在设备内部的安装柱上，也能搭配定制的薄型金属屏蔽罩做EMC防护，安装孔的孔距适配主流嵌入式设备的通用安装间距，不需要额外做转接板就能直接固定。板载的六个SFP接口全部布置在板卡的同一侧边缘，接口高度与PCB板面保持齐平，安装后接口端面与设备舱壁的开口完全对齐，网线或者光模块插入后不会突出舱壁过多，能适配厚度仅1U的紧凑型设备舱安装需求，避免了传统交换机接口分散布置导致的走线混乱问题。

　　板上的元件排布做了充分的高低分区，靠近接口侧的区域全部布置接口防护元件、PHY芯片与信号调理电路，高度较高的电容、电源模块全部布置在板卡中部，避开安装孔位与接口插拔的受力区域，电源输入接口布置在板卡的另一侧边缘，与信号接口分侧布置，减少电源走线对高速千兆信号的串扰。板卡边缘预留的固定位除了螺丝孔之外，还设计了小型的卡扣卡槽，在无螺丝的快速装配场景下，可以直接卡入设备内部的塑料导轨，适合批量生产的消费类嵌入式设备快速组装。

　　实际应用场景中，这款交换板可以直接集成在工业视觉检测设备内部，连接多个工业相机与上位机控制板，不需要额外占用机柜的独立安装位；也可以部署在户外环境监测的边缘网关设备中，连接多个传感器采集终端与远程通讯模块，宽温级的元件选型能适应-40℃到85℃的工作环境，没有商用交换机的风扇散热结构，整块板靠PCB本身的铜箔散热就能满足长时间满负载运行的散热需求，避免了风扇积灰、寿命不足导致的设备故障。

　　设计过程中对安装边界做了反复校核，板卡整体厚度控制在12mm以内，包含最高元件的突出高度，安装时只需要预留15mm的垂直空间就能完成装配，接口插拔时的受力方向与PCB板面平行，不会对板卡造成垂直方向的掰扯力，长期插拔接口也不会导致PCB变形或者焊盘脱落。板上的状态指示灯全部布置在接口同侧的边缘，安装后可以通过设备舱壁的预留观察孔直接看到链路状态，不需要额外接延长指示灯，减少了装配时的接线工作量。

　　不同于通用交换机的冗余设计，这款板卡去掉了所有嵌入式场景不需要的功能模块，比如多余的配置按键、冗余的电源回路，在保证六端口全千兆线速转发的前提下，把板卡尺寸压缩到了极致，同时所有信号走线都做了等长处理，保证千兆信号的传输完整性，即使在强电磁干扰的工业车间环境中，也能保持稳定的网络传输，不会出现丢包、延迟波动的问题。对于做嵌入式设备集成、小型工业控制设备开发的结构工程师来说，这款板卡的结构设计可以直接参考复用，不需要再重新绘制交换机部分的电路与结构，能大幅缩短产品的开发周期，同时避免自主设计交换板时的信号完整性问题。
