超轻型飞机机载TT21S模式应答器组件结构

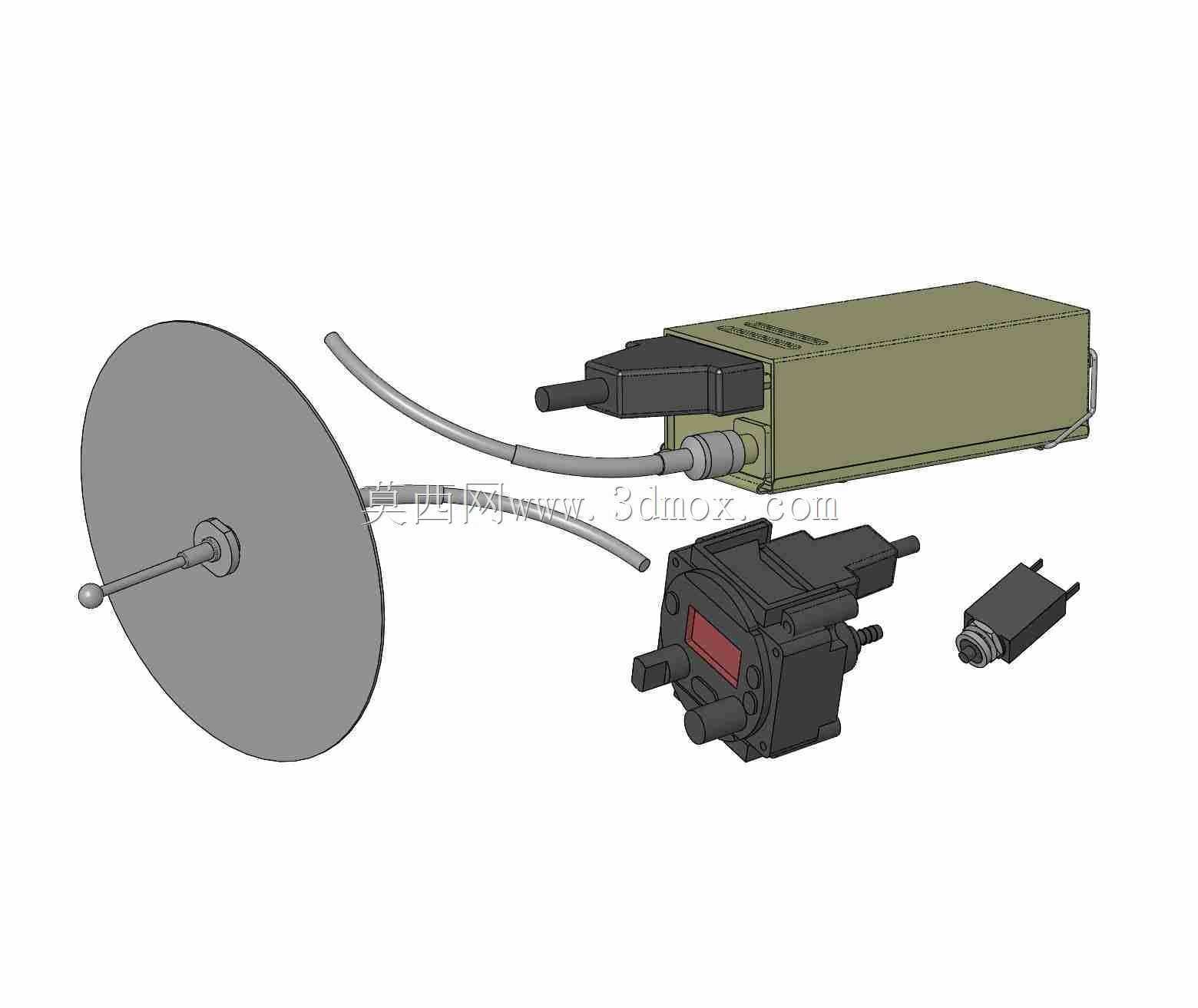

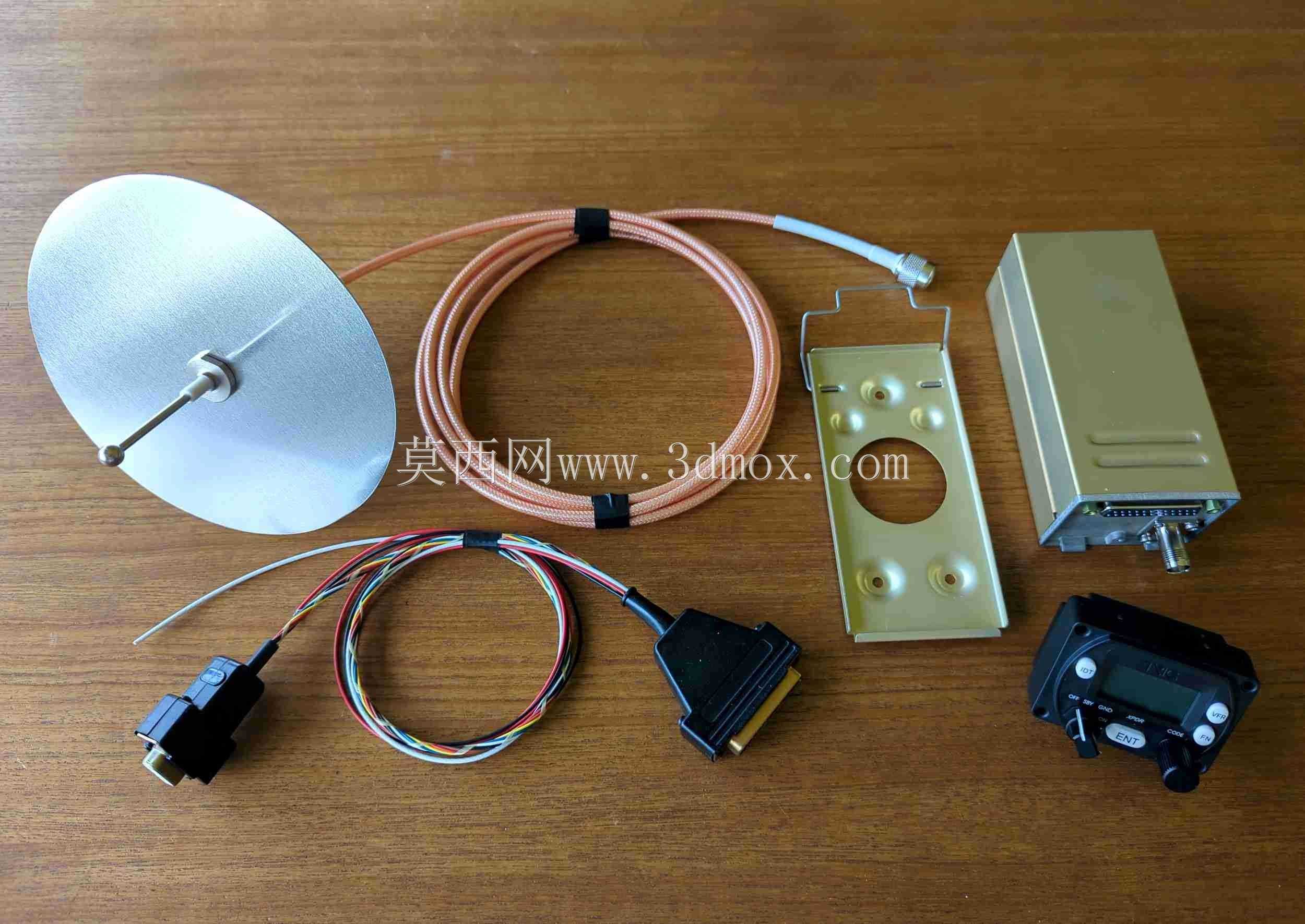

　　这套应答器组件的三维结构，完全围绕开放式驾驶舱超轻型飞机的装机适配需求搭建，所有外形与接口尺寸均参照实际量产航电设备的实测参数还原，没有做任何艺术化夸张处理，能直接用于轻型飞机航电系统的布局校核、安装支架设计以及装机干涉检查工作。整套组件拆分来看包含三个核心部分：S模式应答器主控单元、配套信号连接线缆、TED104型适配天线，同时附带了装机常用的快接安装接头与固定卡扣结构，覆盖了该型应答器装机所需的全部外露结构件。

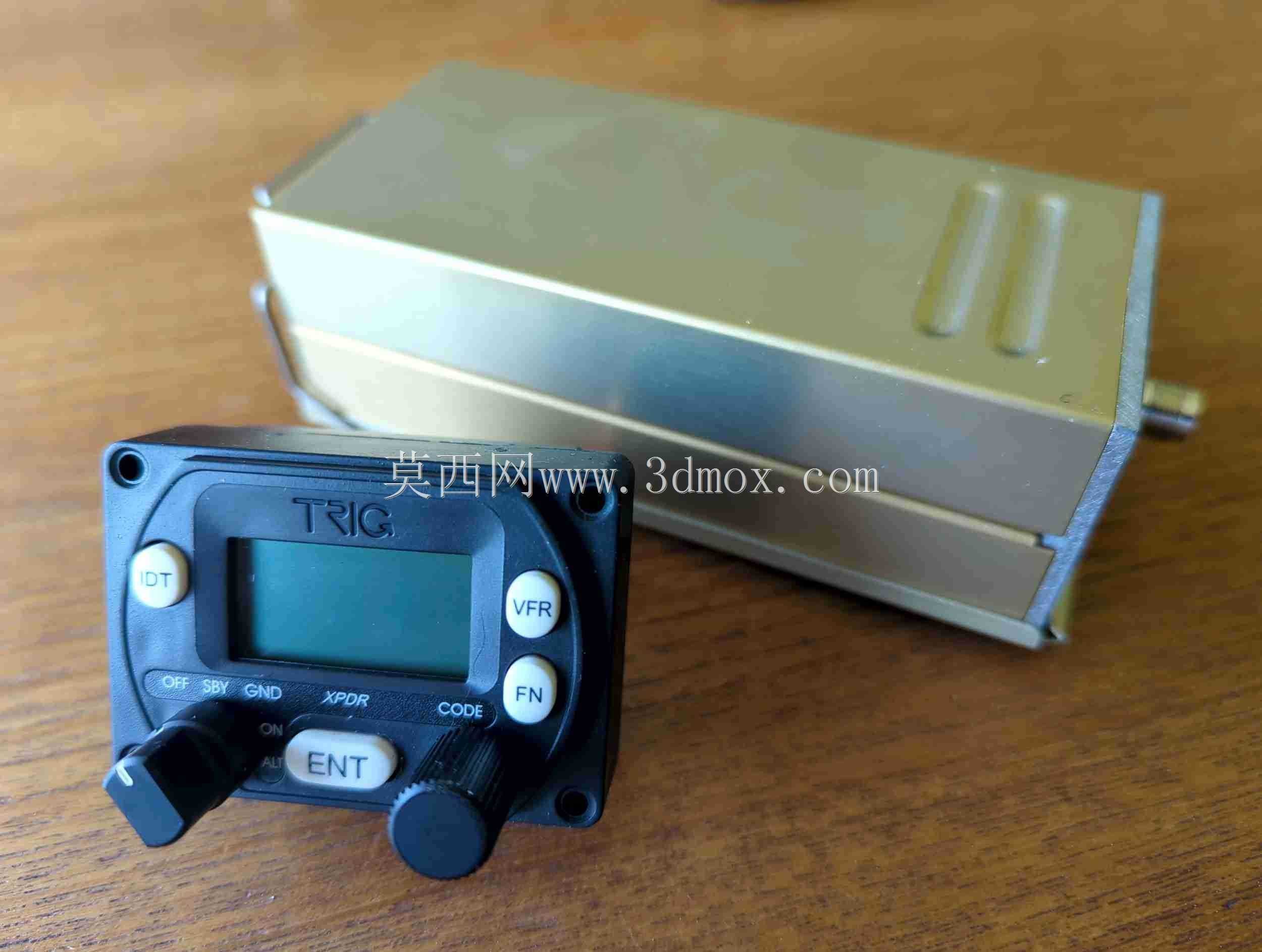

　　从实际应用场景出发，这类应答器是超轻型飞机、动力滑翔机等轻型载人航空器实现空管雷达识别的核心设备，工作时会主动响应地面二次雷达的问询信号，回传飞机的身份编码、高度信息等核心识别数据，避免低空飞行时与其他通航飞行器出现空中接近风险。和传统大型通航飞机使用的应答器不同，TT21系列专门针对轻小型飞行器做了集成化设计，主控单元采用狭长的盒式结构，外壳做了轻量化的金属屏蔽处理，整体重量控制在极低水平，不会给起飞重量有限的超轻型飞机带来额外载荷负担。

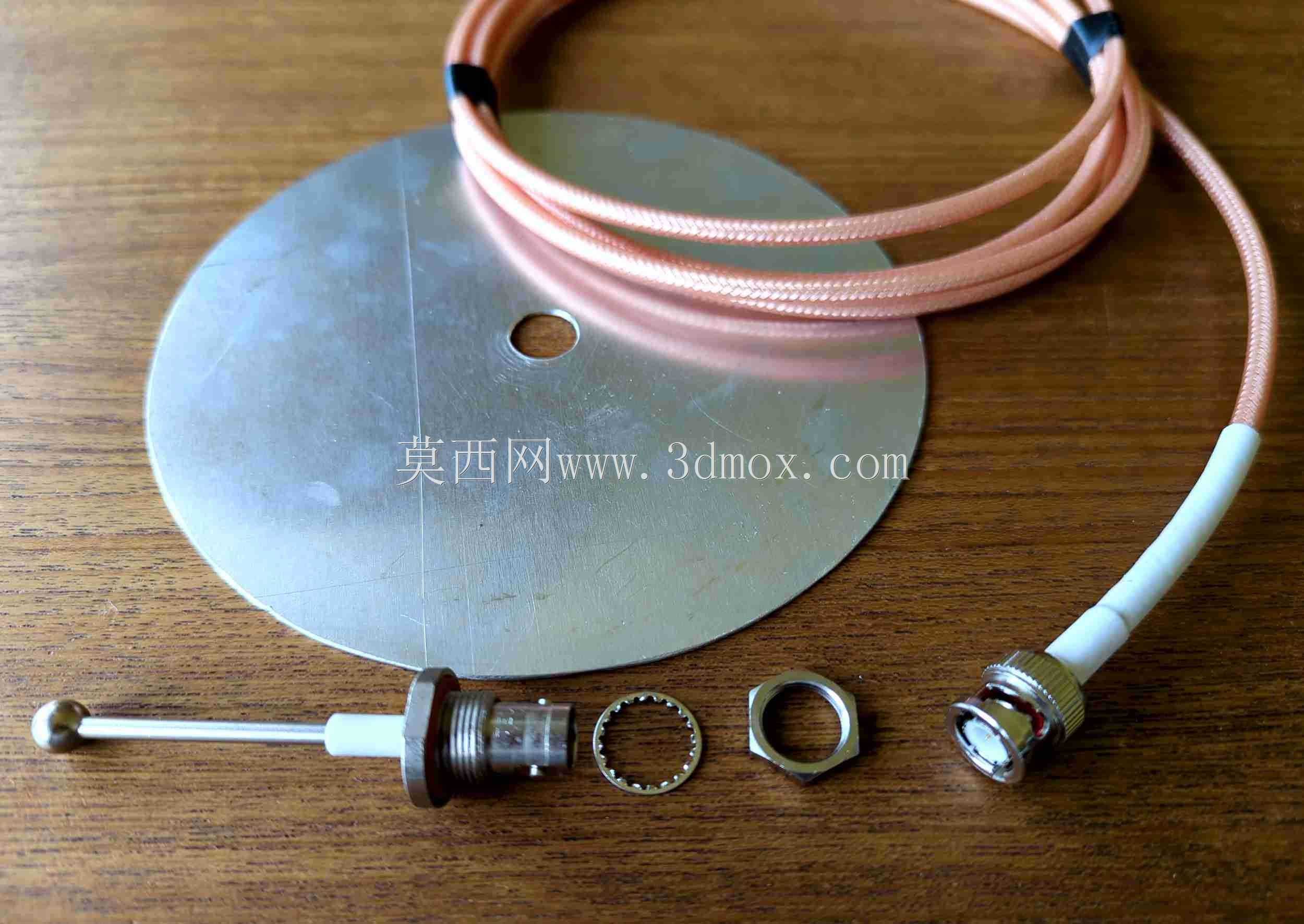

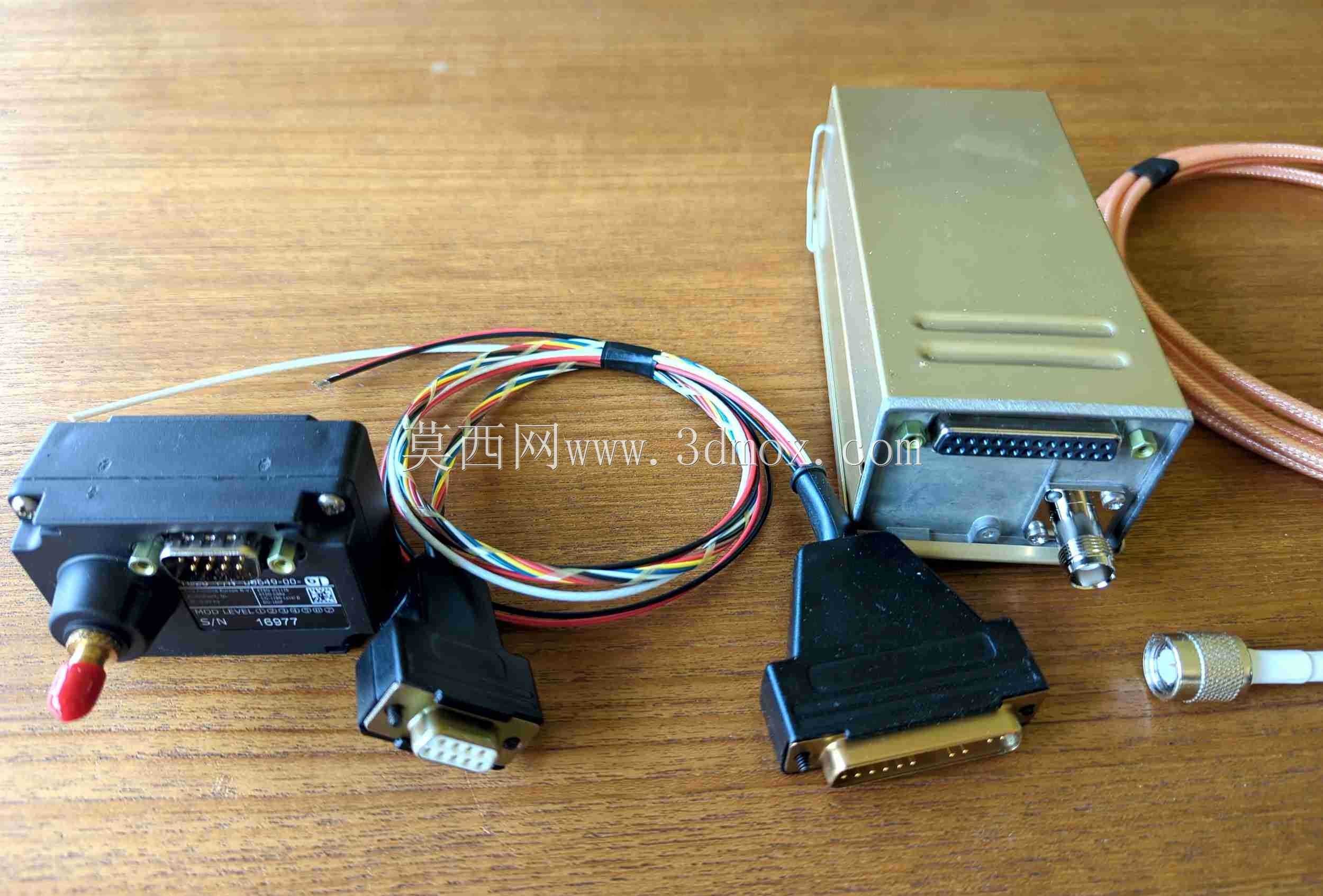

　　设计层面的考量非常贴合轻型飞机的装机痛点：主控单元的接口全部布置在机身同侧，包括天线馈线接口、电源接口、数据通讯接口，安装时不需要在机身结构上预留多方向的操作空间，哪怕是驾驶舱侧方、仪表台下方这类狭窄的安装位，也能顺利完成线缆插接。配套的连接线缆采用柔性射频线缆设计，弯曲半径适配轻型飞机机身内部的紧凑布线空间，不会因为机身框架的弧度出现线缆折损、信号衰减的问题。附带的TED104天线采用圆盘式微带天线结构，辐射面的倾角设计专门匹配轻型飞机的巡航飞行姿态，能保证飞行过程中对地面雷达信号的全向接收与发射，不会因为机身姿态变化出现信号盲区。

　　安装边界的设计细节也在模型中做了完整还原：主控单元的壳体两侧预留了标准的安装固定孔位，孔位间距匹配轻型飞机通用的航电安装支架尺寸，不需要额外做转接支架就能直接固定。需要特别注意的是，当天线安装在玻璃纤维、碳纤维这类非金属材质的机身蒙皮上时，必须在天线辐射面的背面配套直径150mm的金属接地板，这部分结构的安装尺寸、与天线的间距要求也在模型中做了明确的结构预留，设计人员在做机身结构布局时，可以直接参照模型中的位置关系预留接地板的安装空间，避免装机后出现信号屏蔽、应答灵敏度不足的问题。

　　整套模型的结构拆分逻辑完全对应实际设备的装配关系，每个部件的配合公差、插接位置都和实物保持一致，不管是做航电系统的三维布线模拟，还是做安装支架的结构强度校核，都能直接调取对应部件的结构特征做参考，不需要再额外对照实物测量尺寸。对于轻型飞机的改装设计人员、航电系统集成工程师来说，这套精准的结构模型能大幅减少前期装机测绘的工作量，提前规避布线干涉、安装空间不足、信号遮挡等常见的装机问题，缩短航电改装的设计周期。
