通风系统用斜口方形法兰新鲜空气静压室

　　在商用建筑通风、洁净车间送风、工业厂房岗位新风补给这类场景里，经常会遇到主风管与墙面/设备端可调通风口的衔接问题——主风管多为圆形截面，而通风口安装面多为方形固定点位，且受安装空间限制，通风口往往需要与主风管呈一定倾斜角度布置，这时候就需要专门的过渡连接件来完成气流的平顺转向与接口转换，本次的静压室结构就是针对这类需求设计的。

　　从实际功能来看，这个部件安装在可调通风口的背侧，一端通过方形法兰与墙面或设备面板上的通风口安装位固定，另一端的斜向圆形接口对接送风管道，核心作用是建立一个稳压腔体，让管道内输送的新鲜空气在进入通风口前先在腔体内完成流速缓冲，避免风管内高速气流直接从风口吹出造成局部风速过高、送风不均的问题，同时也能抵消风管安装时的少量角度偏差，降低现场安装的对位难度。

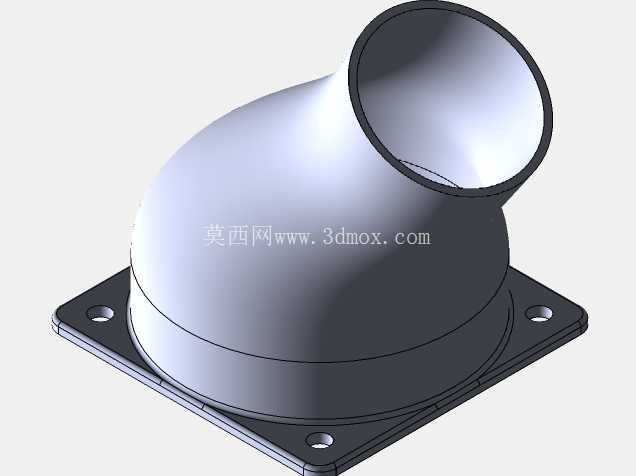

　　设计层面上，腔体采用了渐变的流线型过渡结构，没有采用直角拼接的方变圆加弯头的组合形式，而是直接将方形法兰端的腔体平滑过渡到斜向的圆形接口端，整个内部流道没有突兀的折角，能最大程度降低气流通过时的局部阻力损失，减少送风过程中的能耗与风噪。方形法兰的四个角预留了标准的安装孔位，孔位间距匹配常规通风口的安装尺寸，安装时可以直接通过螺栓将整个静压室固定在通风口的安装背板上，不需要额外制作转接支架。圆形接口端做了加厚的翻边结构，既可以提升接口的结构强度，避免对接风管时出现接口变形，也方便使用卡箍或抱箍将柔性风管、硬质风管牢牢固定在接口上，防止送风过程中出现漏风问题。

　　从安装边界来看，方形法兰的外轮廓尺寸适配常规同规格通风口的安装面板，不会出现法兰超出面板边缘影响外观的情况；斜向接口的倾斜角度经过测算，既保证了气流转向的平顺性，也控制了整个部件的突出高度，在吊顶内、设备夹层这类狭窄安装空间里也能顺利布置，不会和周边的管线、结构件产生干涉。腔体的壁厚采用均匀设计，在满足结构强度要求的前提下尽可能控制整体重量，降低安装时对固定点位的载荷要求，同时也适配常见的塑料注塑、金属薄板冲压焊接这类加工工艺，不管是批量生产还是单件定制都有较好的工艺可行性。

　　实际选型使用时，需要注意方形法兰的安装孔距要匹配对应通风口的安装尺寸，圆形接口的直径要对接同规格的送风管道，同时确认斜向接口的倾斜角度符合现场管线的走向要求，避免安装后出现管道扭曲受力的情况。这个结构的流道设计经过优化，在相同通风量下比传统的直角弯头加方变圆转接件的风阻低15%左右，长期运行下能有效降低送风系统的能耗，同时腔体的缓冲作用能让通风口出风更均匀，提升送风区域的舒适度。
