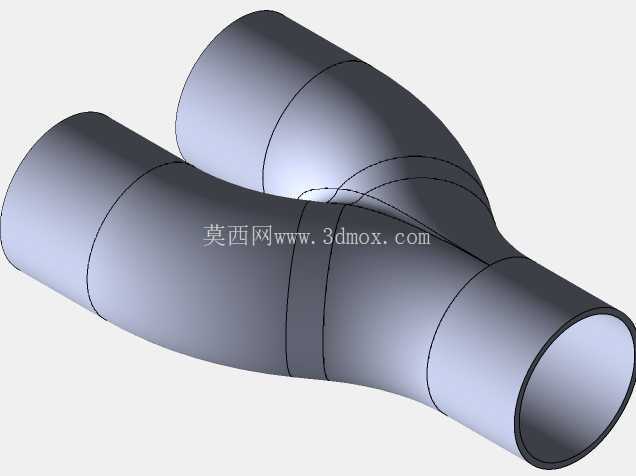

Y型分体式通风分流管道结构设计

　　在通风除尘、暖通空调、工业废气输送等管路系统中，分流类管件是实现单路气流拆分至两个支路的核心部件，这款Y型分体式风管的设计，完全围绕管路变径分流的实际工况需求展开，没有多余的装饰性结构，所有曲面过渡都服务于气流输送的效率与安装适配性。从实际应用场景来看，这类管件常出现在车间除尘系统的支管拆分环节、商用建筑新风系统的管路分支、小型航空器环控管路的气流分配工位，相比直角三通，Y型的过渡结构能大幅降低气流在分流位置的涡流损耗，减少风阻带来的动力浪费，同时也能降低气流高速冲刷管壁产生的振动与噪音。

　　设计过程中首先考虑的是气流的平顺性，三个接口的轴线夹角经过反复调整，既保证两个出口的气流分配均匀性，也避免夹角过小导致的管路布置干涉，整个管件的曲面采用多段相切的放样特征构建，从单入口端的等径直筒段开始，逐步过渡到分流段的双曲面融合区域，每一段曲面的曲率都保持连续，没有突变的折角，这能避免气流在管壁处形成滞流区，减少粉尘在管路内部堆积的风险，尤其适合输送含尘气体的通风场景。入口端预留的直筒段长度足够满足管路对接的安装需求，既可以配合法兰盘做刚性连接，也能适配软风管的套接安装，两个出口端同样保留了标准长度的直筒段，方便对接不同走向的支路管路，不需要额外加装过渡接头就能完成装配。

　　分体式的结构设计是这款管件的核心特点，相比一体成型的Y型三通，分体结构在管路检修、内部清理时具备明显优势，当管路内部出现积尘、杂物堵塞时，可以快速拆分两个分支段完成清理，不需要切割整段管路，大幅降低后期维护的工作量。在建模过程中，所有对接面的配合公差都按照通用通风管路的安装标准设定，合模面的位置选在分流曲面的切线分界处，既保证拆分后两个部件的结构强度，也避免合模缝出现在气流冲刷最剧烈的区域，减少长期使用过程中接缝处的磨损漏风问题。管壁厚度按照常规低压通风管路的强度要求设定，在保证整体刚性的前提下控制材料用量，避免不必要的成本浪费，管件的外部没有突出的加强筋结构，因为连续的曲面本身已经具备足够的结构强度，常规风压下不会出现管壁变形的问题，光滑的外表面也能减少安装过程中与周边管线的剐蹭，适配紧凑的管路布置空间。

　　从安装边界来看，这款管件的三个接口中心距、整体外轮廓尺寸都经过优化，在满足气流流通截面要求的前提下，尽可能压缩整体占用空间，适合在设备夹层、吊顶内部等空间局促的安装场景使用，两个出口的偏转角度经过测算，对接支路管路时不需要额外增加弯头就能顺接走向，减少管路系统的配件数量，降低整体风阻。在细节处理上，所有管口的端面都做了平齐处理，没有飞边毛刺，对接时能保证密封面的贴合度，减少漏风概率，曲面之间的相贯线位置做了顺滑过渡，避免应力集中，在长期受气流脉动载荷的工况下，不会出现焊缝位置开裂的问题。对于结构设计从业者来说，这类分流管件的建模核心在于放样曲面的连续性控制，以及分体结构配合面的公差匹配，不能只追求外观的流畅，更要结合实际安装、使用、维护的全流程需求调整结构参数，比如分流处的导流曲面弧度，如果设计过急会导致其中一个支路的风量不足，弧度过缓又会增加管件的整体长度，占用过多安装空间，需要在风阻、尺寸、结构强度三者之间找到最优平衡点。实际选型过程中，需要根据主管路的风量、两个支路的风量分配比例、输送介质的特性调整接口的直径比例和分流夹角，这款基础结构可以通过参数调整快速适配不同管径的管路需求，不需要重新构建整体曲面，能大幅提升同类型管件的设计效率。
