仿座头鲸鳍状肢波浪前缘机翼结构

　　这款仿生机翼结构的设计源头来自座头鲸鳍状肢的流体特性，在低速飞行器、小型风动设备、流体导流装置的结构开发中，这类带波浪前缘的翼面结构能有效改善大迎角下的气流分离问题，相比传统平直前缘矩形机翼，在相同翼展弦比下可推迟失速迎角3到5度，同时降低翼尖涡流带来的诱导阻力。从实际应用场景来看，这类翼型结构既可以适配小型固定翼无人机的主翼设计，也能用于工业冷却塔的导流风叶、低速风洞的试验翼段、甚至是小型水下滑翔机的水翼结构，在流体流速不高、需要兼顾升阻比与失速裕度的工况下有明确的应用价值。

　　设计过程中首先确定了基础翼型的选型，采用NACA SC(2)-0710超临界翼型作为基准截面，这类翼型原本用于高亚音速飞行器的机翼设计，本身具备上表面平坦、激波阻力小的特点，将其适配到低速工况下，通过前缘波浪形的修型，进一步优化低雷诺数下的气流附着能力。整体结构的尺寸边界做了明确约束：矩形机翼基准弦长设定为100毫米，翼展总长度为125毫米，属于小尺寸试验级翼面结构，安装接口可根据实际搭载场景调整翼根的连接形式，既可以做成单悬臂式安装在机身侧面，也能做成贯穿式翼梁结构对接两侧翼面。

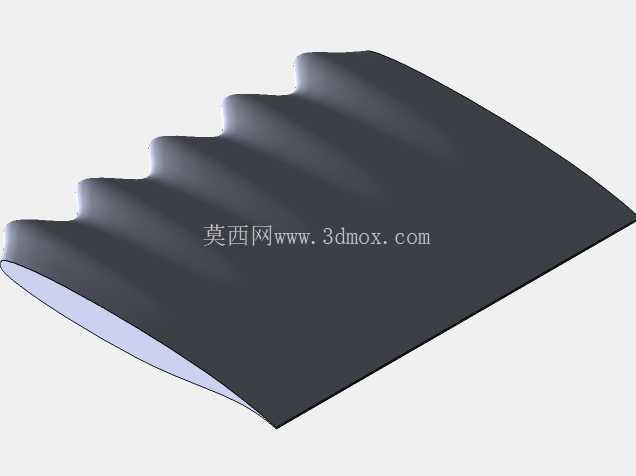

　　波浪前缘的参数设计没有采用等幅正弦曲线，而是参考座头鲸鳍状肢的结节分布规律，从翼根到翼尖的波浪幅值做渐变处理，靠近翼尖位置的波浪凸起高度更大，对应翼尖涡流最强的区域，通过凸起结构打散大尺度的翼尖涡，将其拆分为多个小尺度涡流，减少涡流带来的能量损耗。翼面的曲面过渡做了连续曲率处理，从前缘波浪的波峰到波谷，整个翼型截面的弦长保持连续变化，没有出现曲率突变的折角，避免局部应力集中，同时保证气流在翼面流动时不会因为曲面突变产生额外的压差阻力。

　　从结构特性来看，这款翼面采用等厚度比例设计，整个翼面的相对厚度保持基准翼型的10%弦长比例，在波浪前缘的波谷位置，实际弦长略短于基准值，波峰位置弦长略长，保证整个翼面的结构刚度分布均匀，在承受气动载荷时，翼面的变形量从翼根到翼尖呈线性变化，不会出现局部刚度突变导致的颤振风险。对于三维建模过程而言，翼面的曲面构建需要先绘制多个不同位置的翼型截面，每个截面的前缘点对应波浪曲线的坐标，再通过放样命令生成连续曲面，之后对翼根和翼尖的端面做封闭处理，预留出翼梁的安装空腔位置，方便后续3D打印或者数控加工时的结构填充。

　　在实际选型适配时，需要注意这类波浪前缘翼面的适用流速区间，在雷诺数1e5到5e5的区间内，其减阻增升的效果最为明显，如果流速过高或者过低，波浪结构带来的收益会被额外的摩擦阻力抵消，因此更适合低速低空的小型飞行器、低速流体导流装置使用。安装边界上，翼根位置的连接面需要保证与翼面基准平面垂直，安装角的调节范围可以根据实际工况设置在-2度到8度之间，覆盖常用的巡航迎角区间，避免大迎角下气流过早分离。翼面的后缘保持平直设计，方便搭配常规的副翼或者襟翼结构，不需要对后续的操纵面结构做额外的适配修改，降低整体结构的改造成本。
