燃油管路气缸驱动活塞式切断阀门结构

　　在燃油输送、车载供油、工业燃油管路系统的实际运维场景中，常规内置密封结构的切断阀长期浸泡在燃油介质内，受燃油温度波动、介质腐蚀、长期浸泡老化的影响，密封件失效泄漏的故障占比一直居高不下，尤其是在极端高低温工况下，密封件材质性能衰减速度会成倍提升，不仅会带来介质泄漏的安全隐患，还会大幅提升管路系统的运维频次与备件更换成本。这款气缸驱动的活塞式切断阀门，正是针对这类实际工程痛点做的结构优化设计，核心调整思路是将控制阀的驱动密封组件从阀腔内部移至气缸上方的独立腔室，从根源上减少密封件与燃油介质的直接接触时长，同时降低密封件暴露在燃油极端温度环境下的概率，从结构层面提升密封件的使用寿命与整体阀件的运行可靠性。

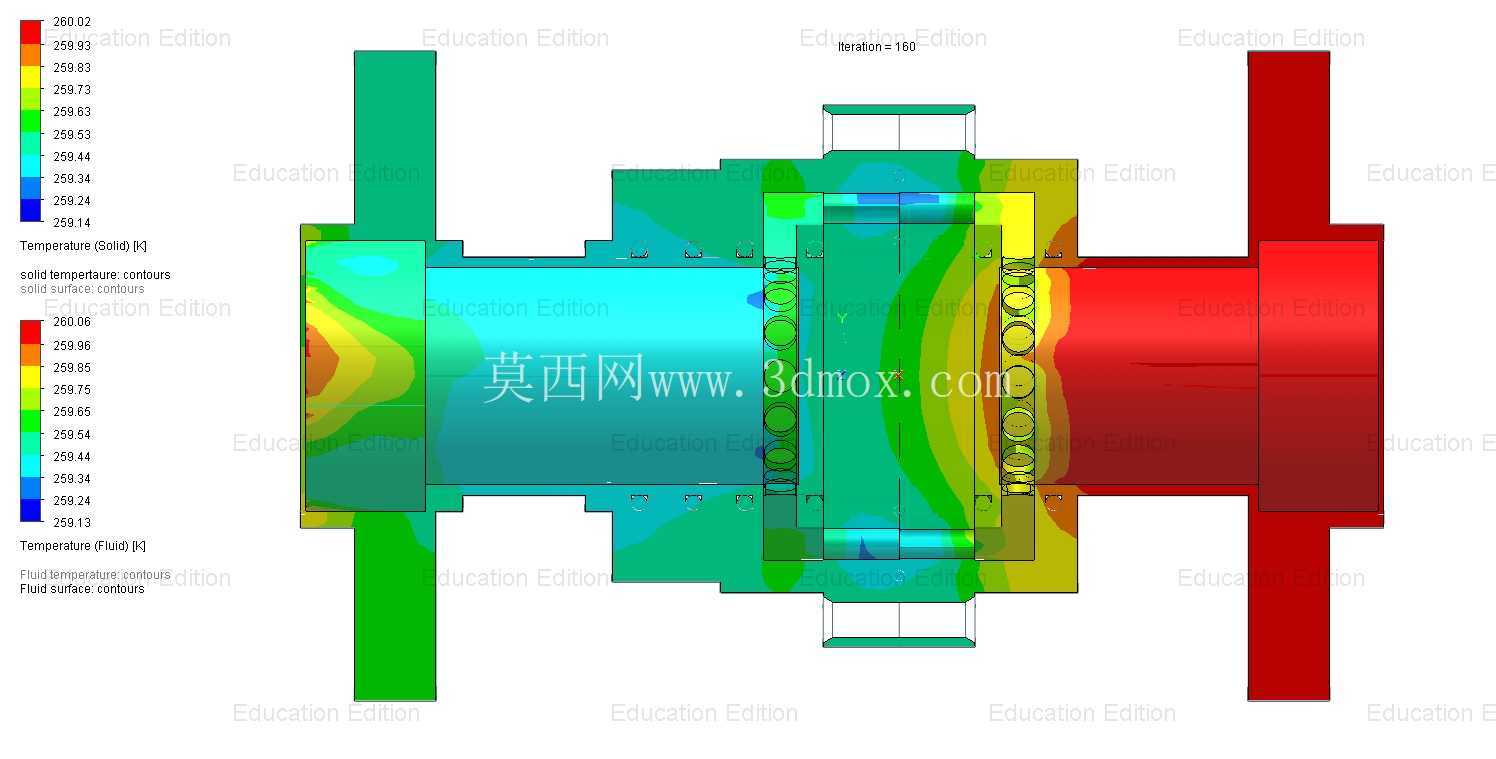

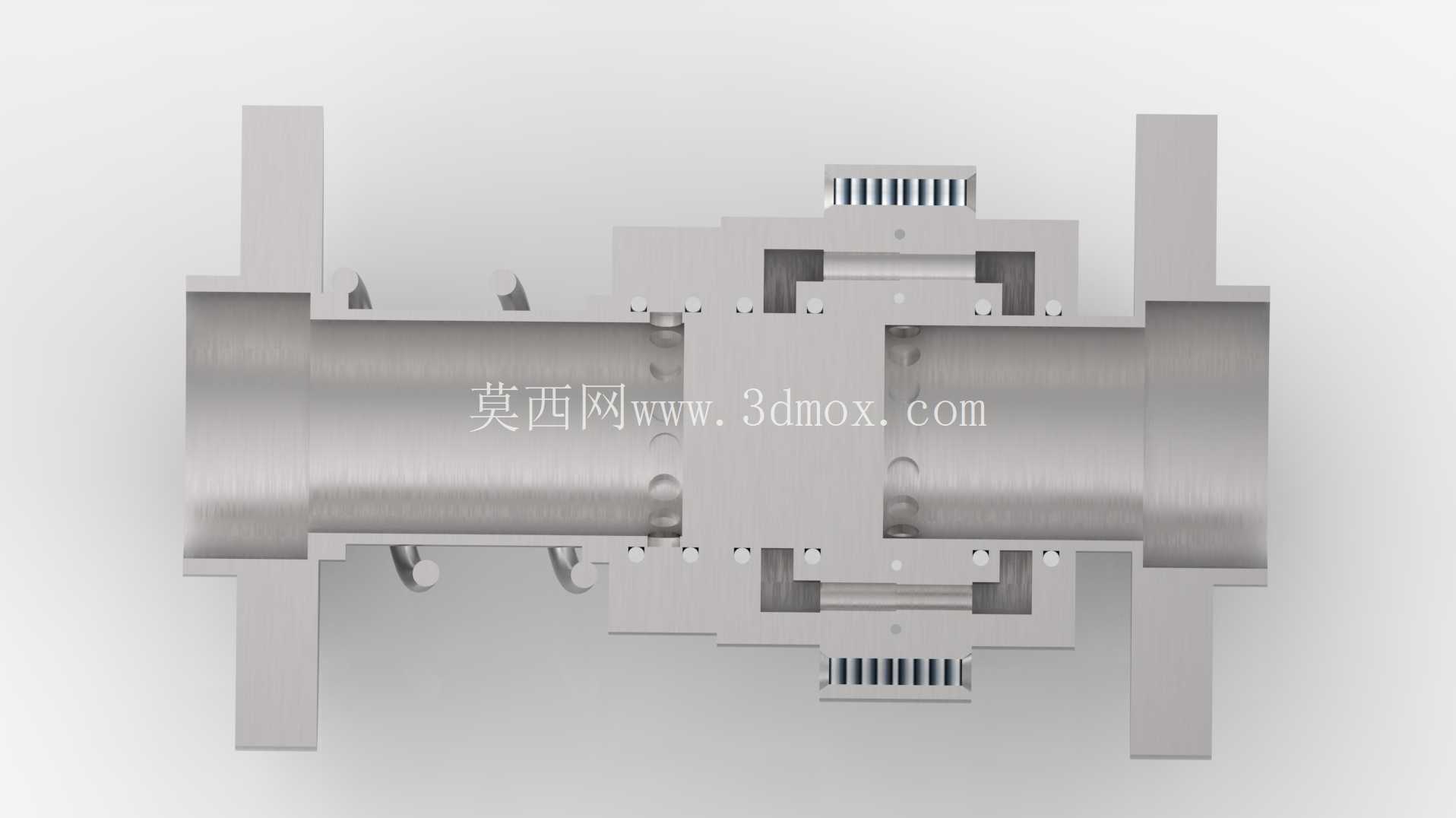

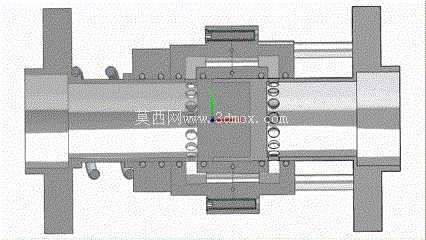

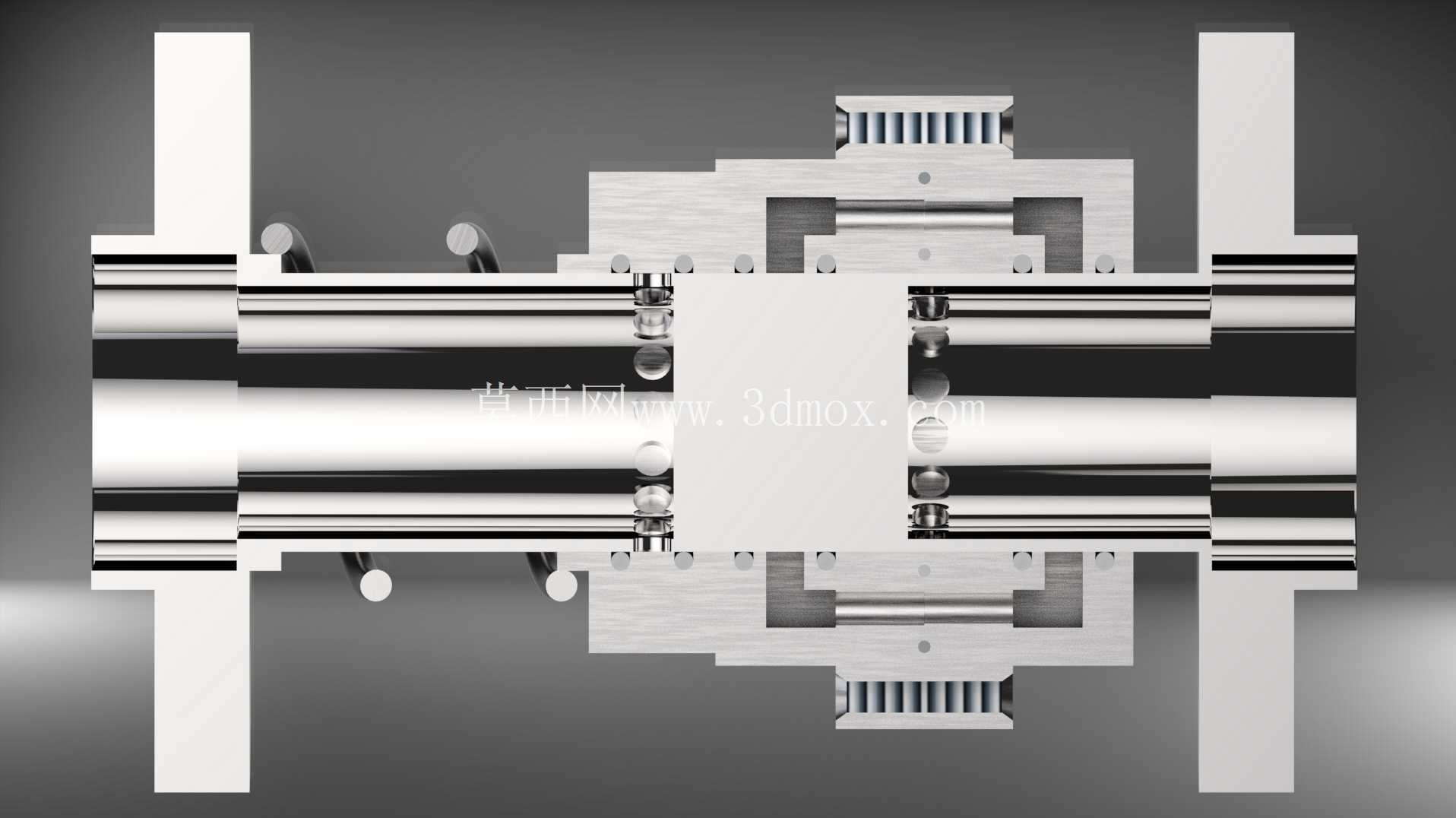

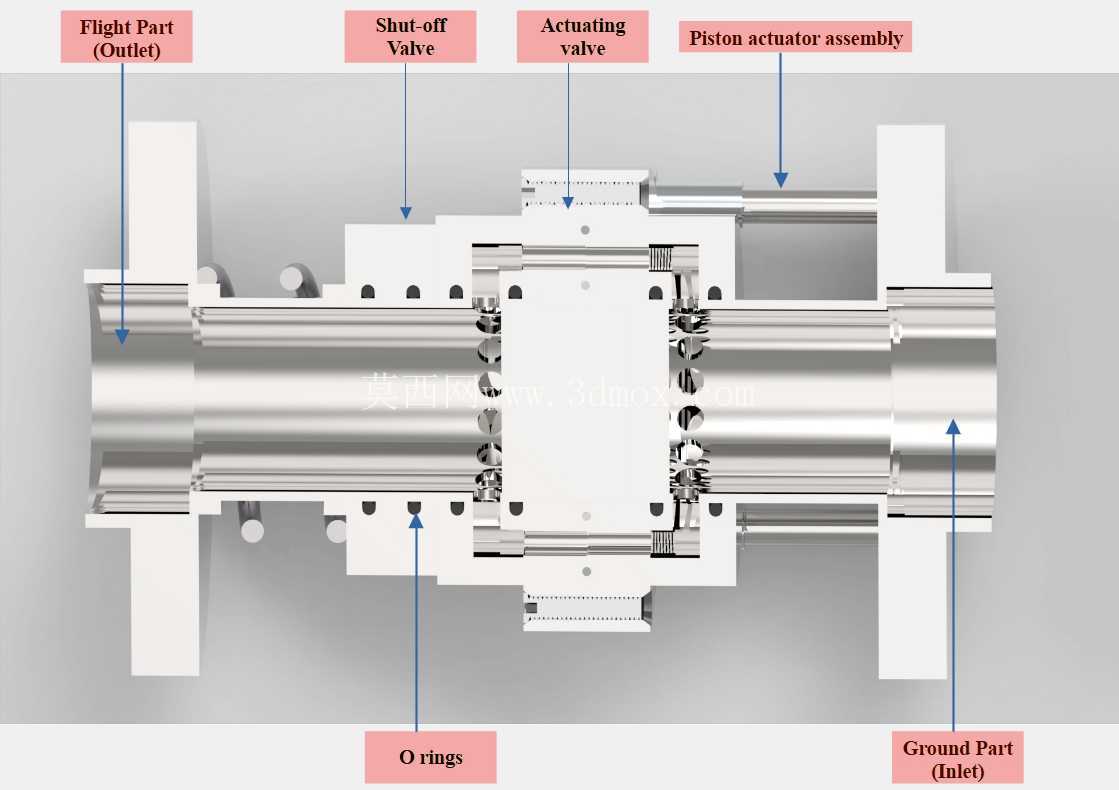

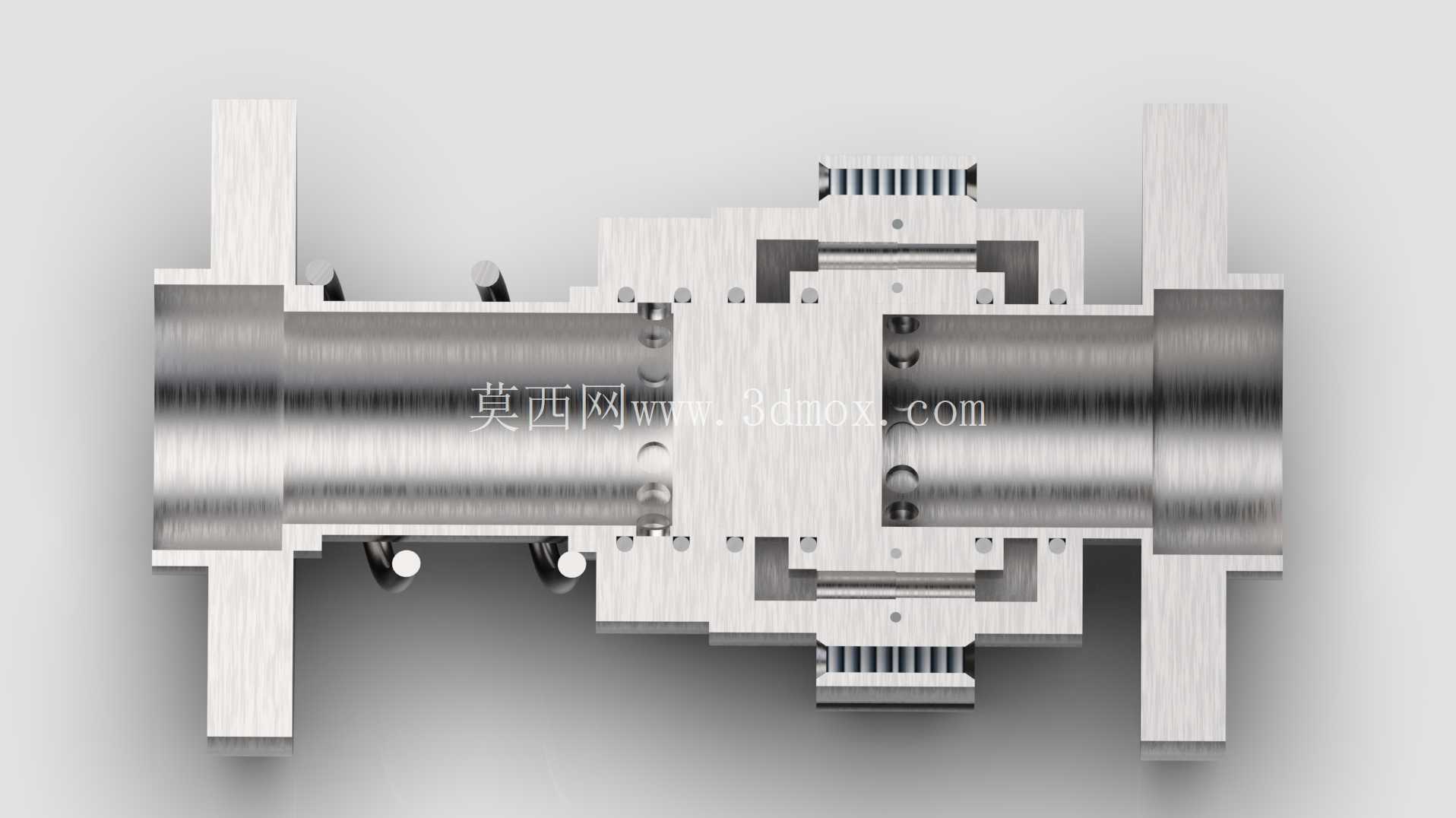

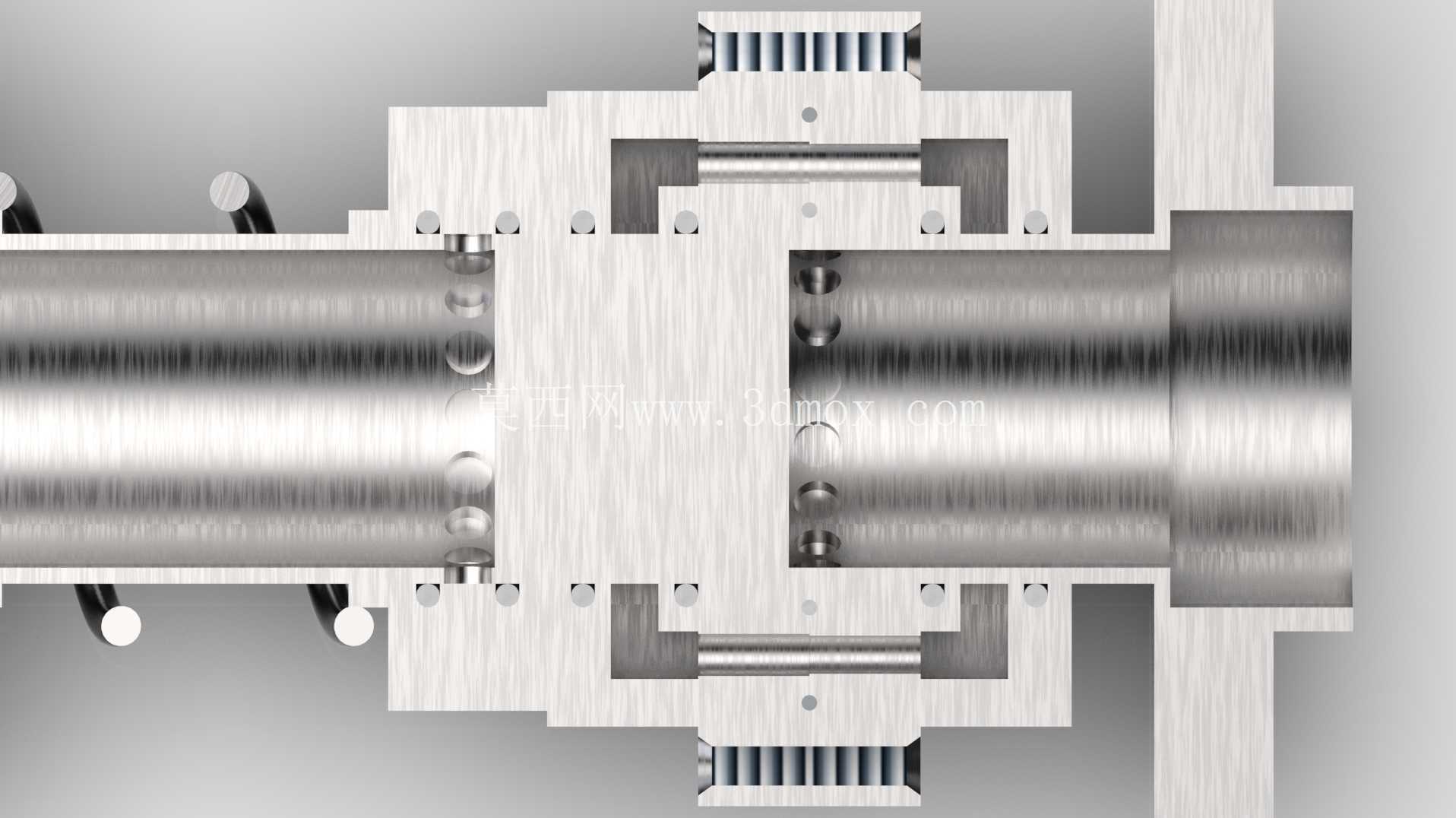

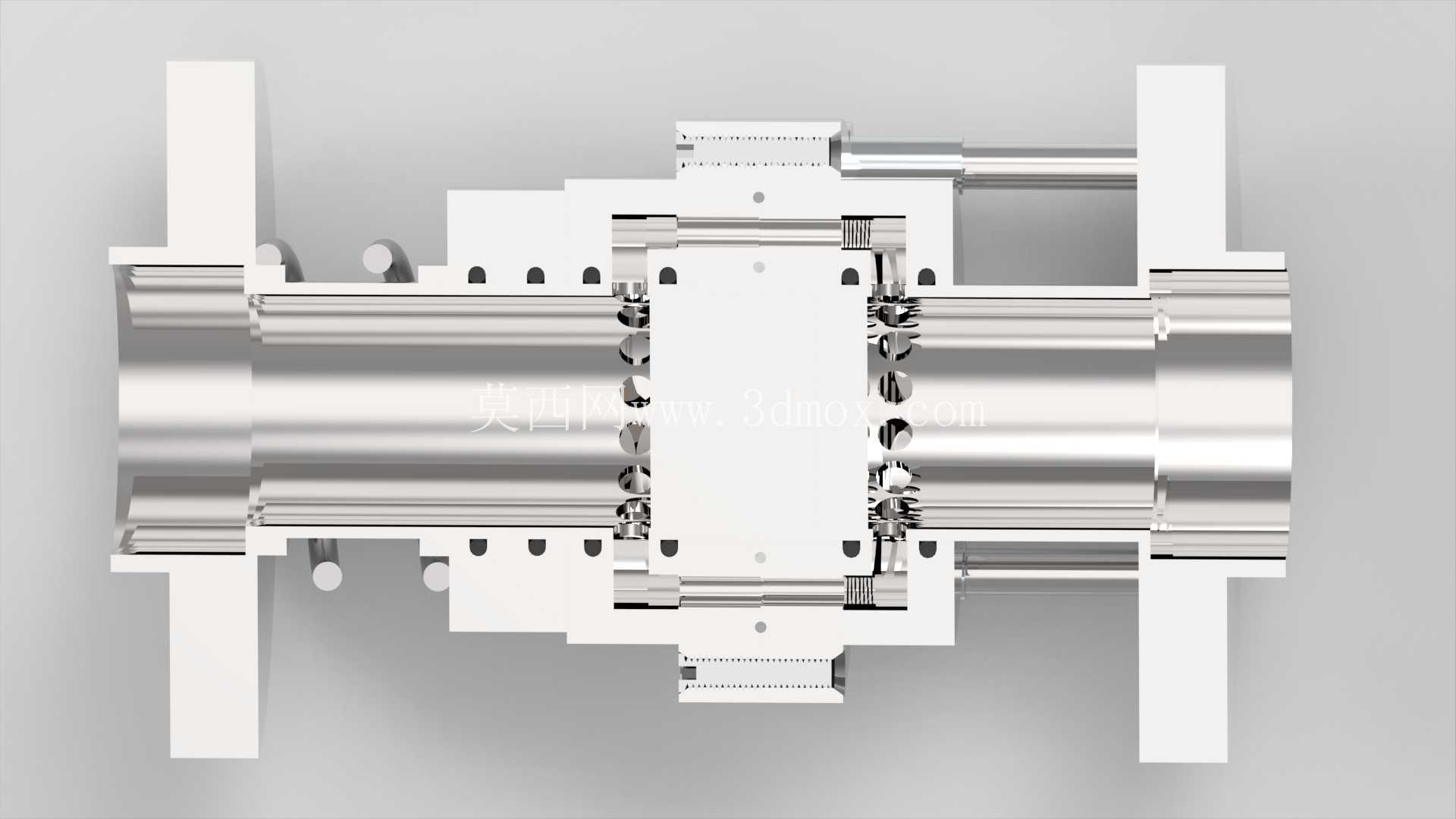

　　从结构组成来看，整个阀件采用同轴对称的布局设计，主体为圆柱式贯通流道结构，两端预留标准管路对接的安装接口，可直接适配同通径的燃油管路法兰或快接接口，安装时无需额外做管路变径调整，能直接替换原有同规格的常规切断阀，降低现场改造的适配成本。驱动部分采用空气活塞作为动力输出单元，活塞腔与阀腔之间设置多级隔离密封结构，既保证活塞往复运动的动力传递效率，又能完全阻断燃油介质向驱动腔的渗透路径，避免燃油介质接触驱动腔的活塞密封件与复位弹簧。复位组件采用对称布置的圆柱螺旋压缩弹簧，分布在活塞两侧的导向槽内，当驱动气压卸除时，弹簧可推动活塞快速复位，实现阀门的快速切断动作，响应速度可满足燃油系统紧急切断的工况要求。

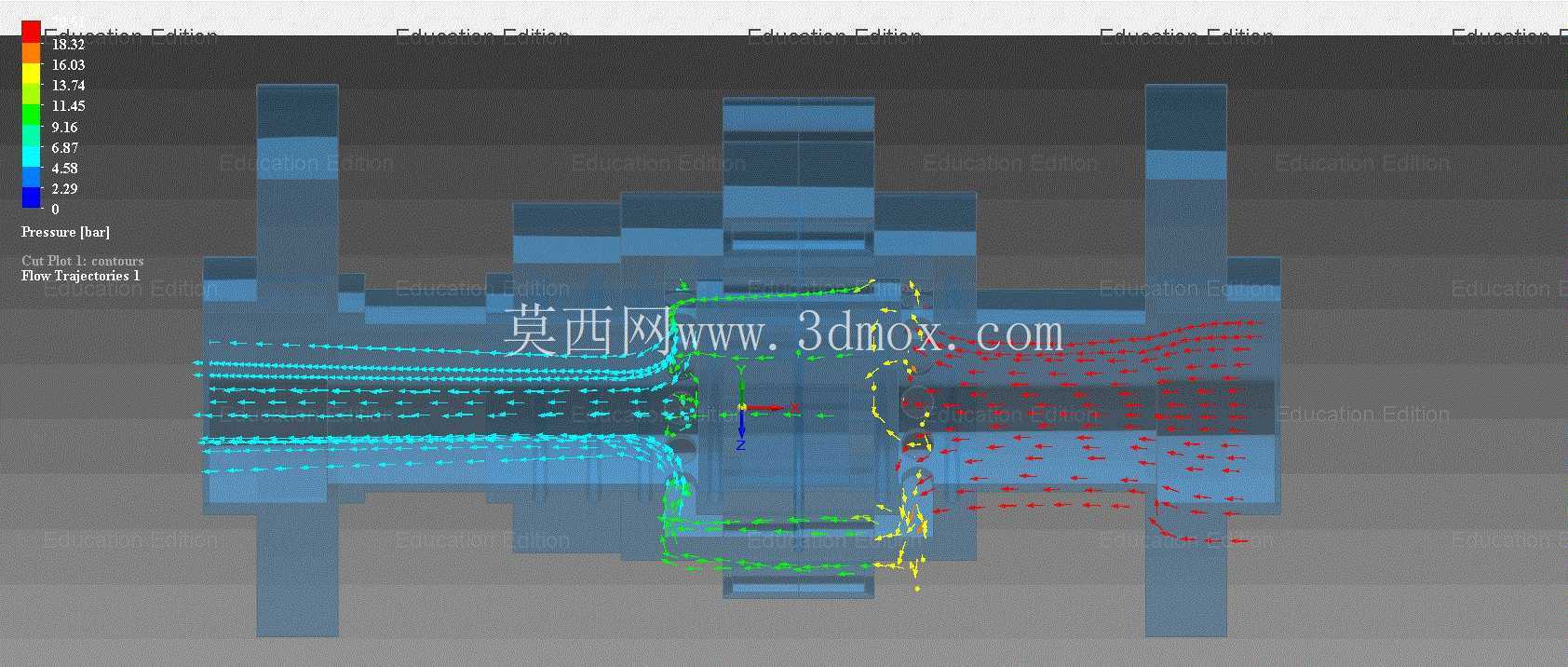

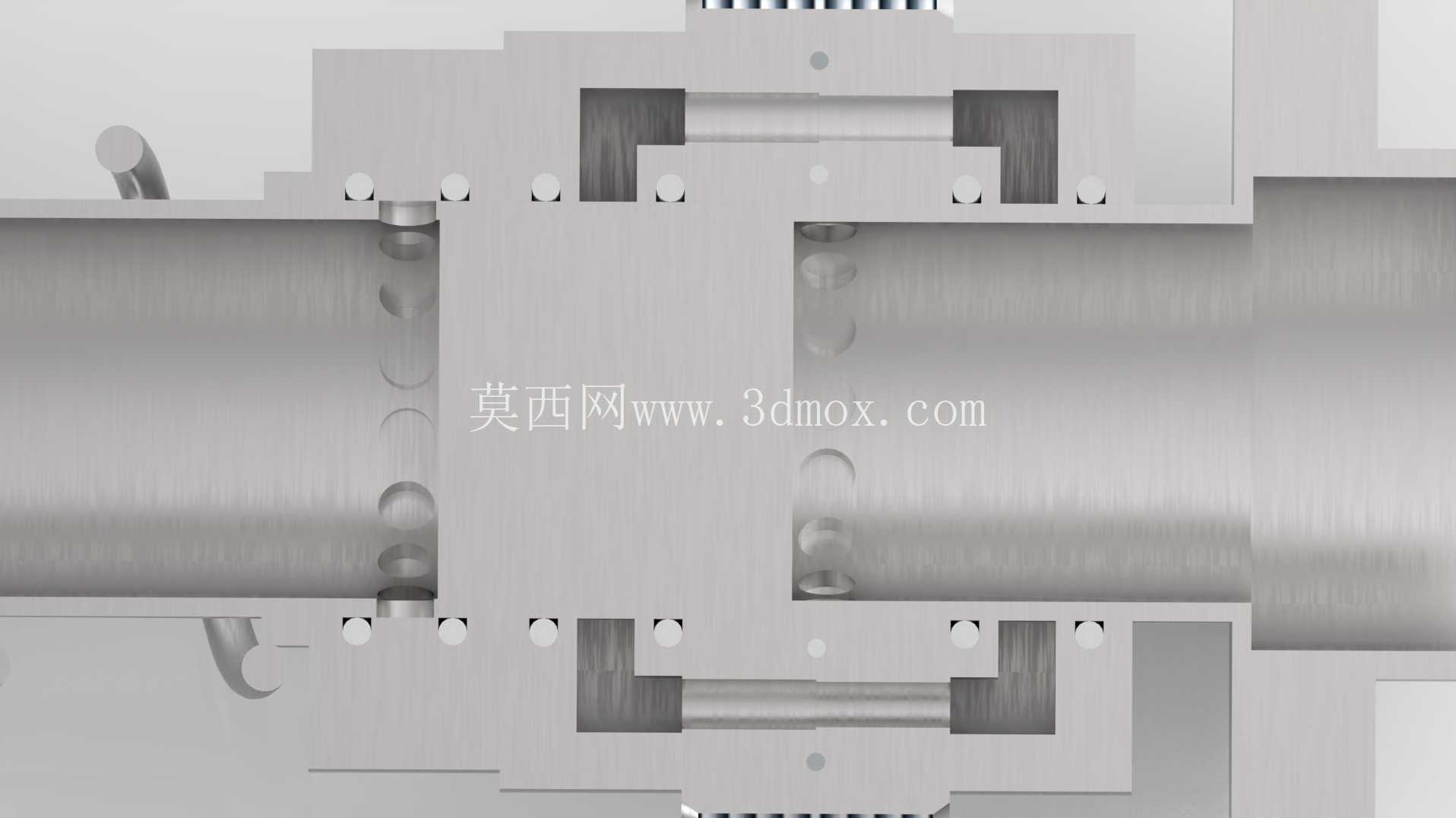

　　导向结构采用精加工的圆柱导向面，配合活塞上的耐磨导向环，可保证活塞往复运动过程中的同轴度，避免运动卡滞、偏磨导致的密封失效问题，同时导向面的粗糙度控制在合理区间，能有效降低运动摩擦阻力，减少驱动气压的损耗。在密封设计上，阀口密封采用耐油耐温的弹性密封材料，配合金属阀座的硬密封支撑，可实现软密封的零泄漏密封效果，同时硬密封结构可承受管路内的介质冲击与压力波动，避免长期使用后密封面出现冲蚀损坏。整个阀件的外部轮廓为规则圆柱结构，最大外轮廓尺寸集中在中部的气缸驱动段，安装时需预留足够的径向操作空间，用于驱动气路接口的连接与后期维护拆装，轴向安装尺寸与常规同通径切断阀保持一致，可直接适配原有管路的安装间距，无需调整管路支撑位置。从实际功能表现来看，这款阀门可应用在燃油输送管路的紧急切断、供油系统的通断控制、燃油储罐的出口管控等场景，当系统出现超温、泄漏等异常工况时，可通过切断驱动气压实现阀门的快速自动关闭，阻断燃油介质的输送路径，避免事故扩大。设计过程中针对密封件的布置位置做了多轮迭代验证，最初的方案将密封件设置在活塞中部，仍有部分区域会接触到渗入的燃油蒸汽，后续通过增加隔离腔、优化密封件的安装位置，将所有易受燃油腐蚀老化的密封件全部移至气缸上方的非介质接触区域，仅保留阀口位置与介质直接接触的密封件，大幅减少了易损件的数量与受介质影响的程度。

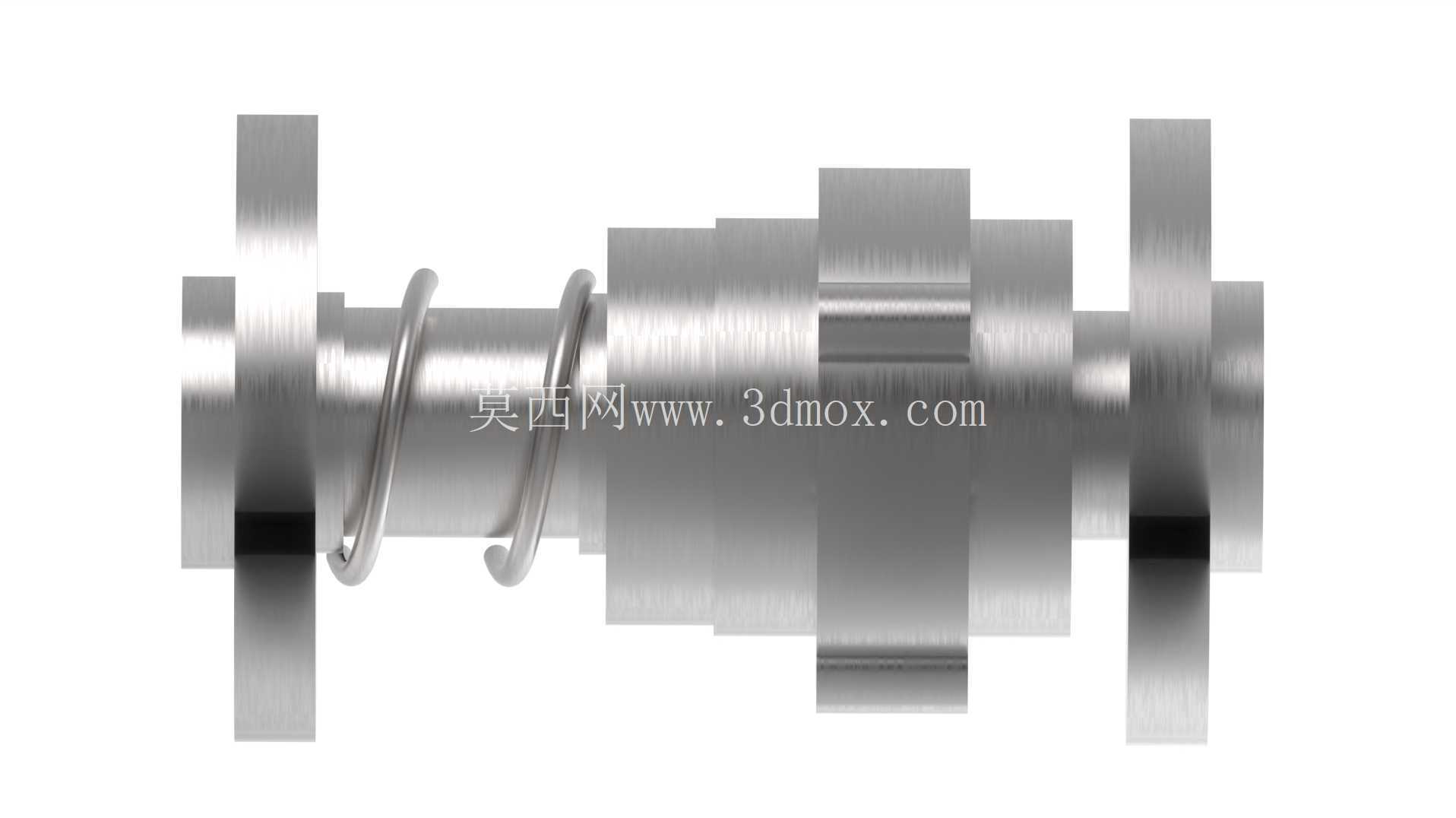

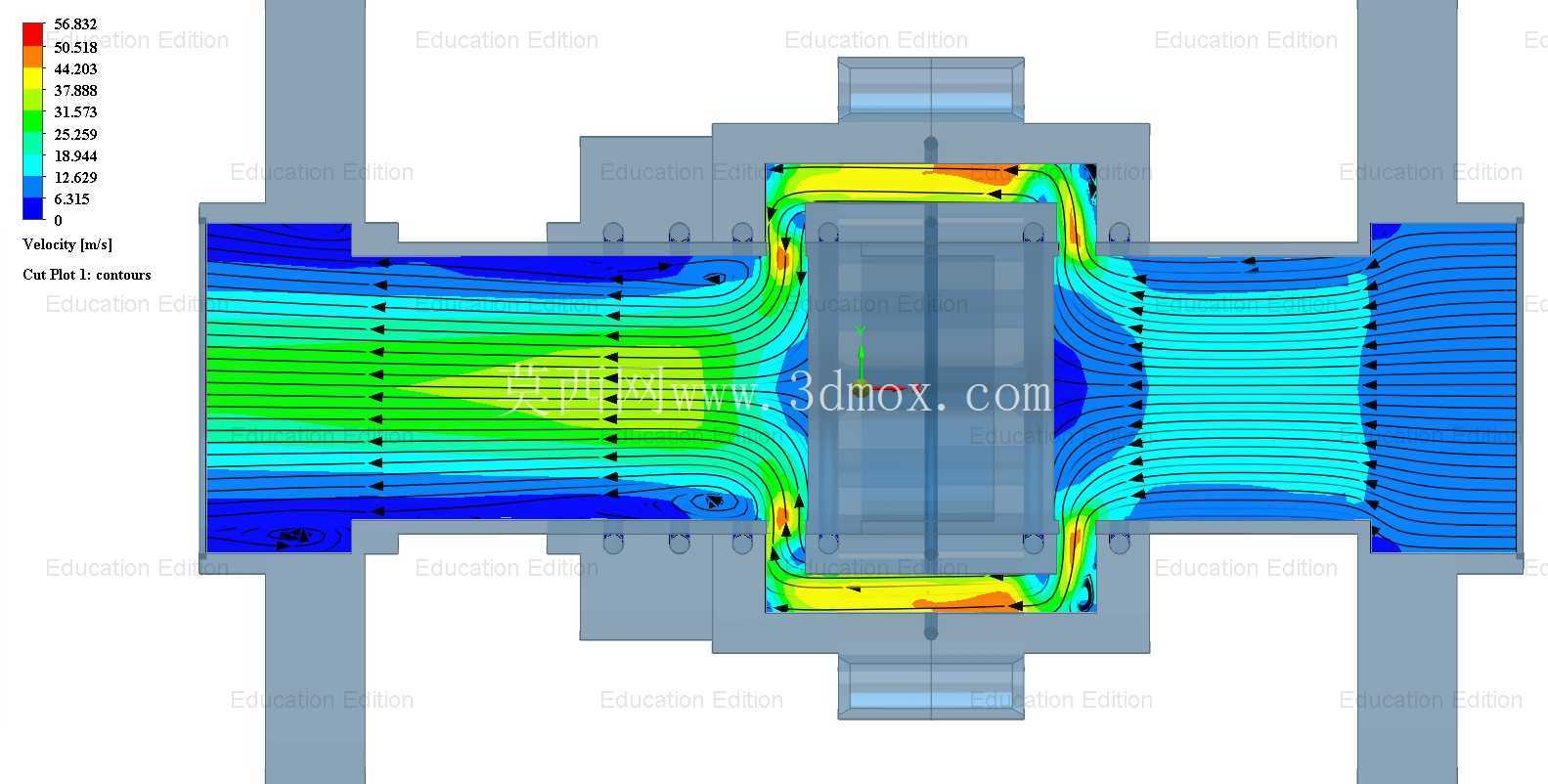

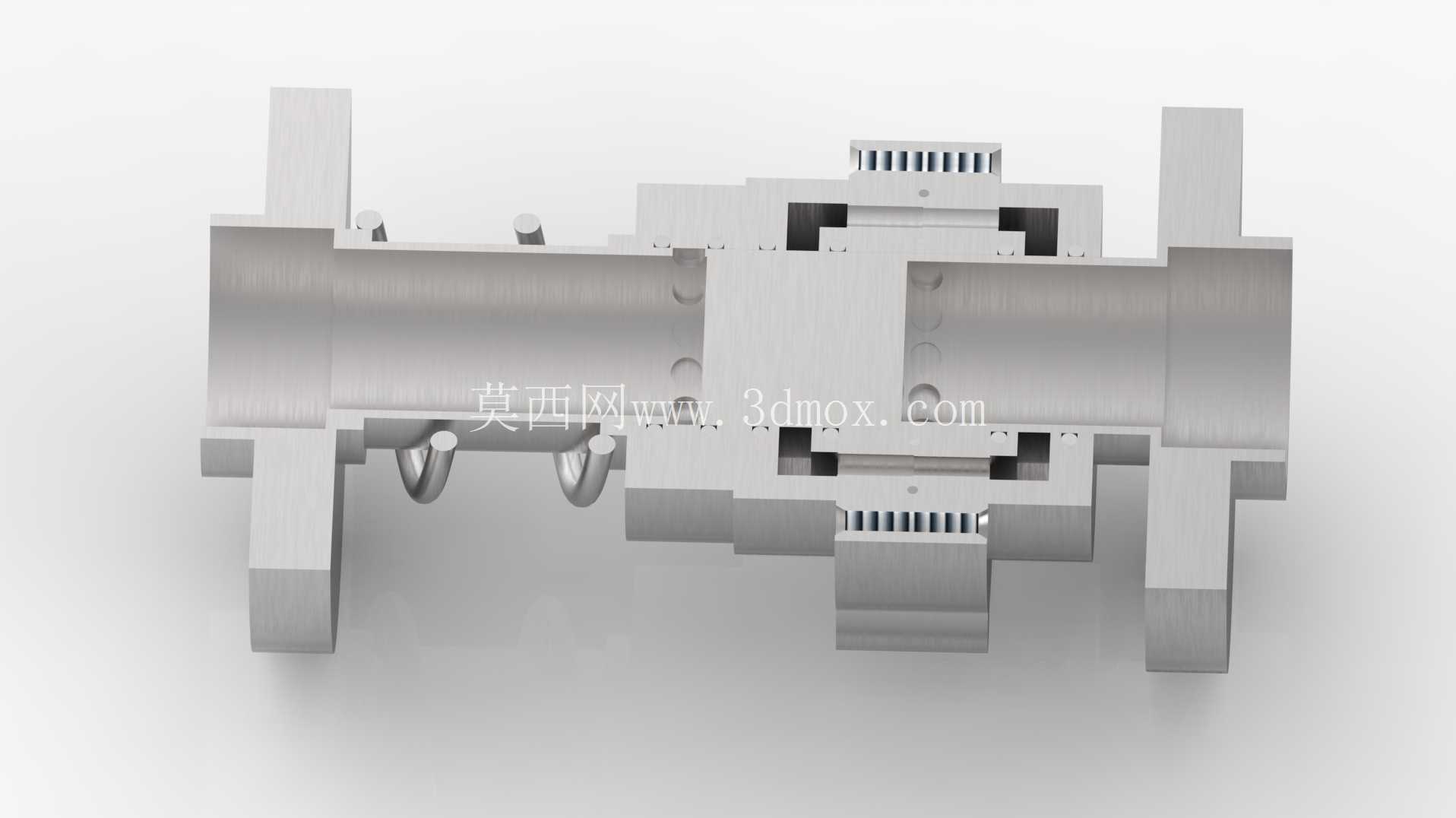

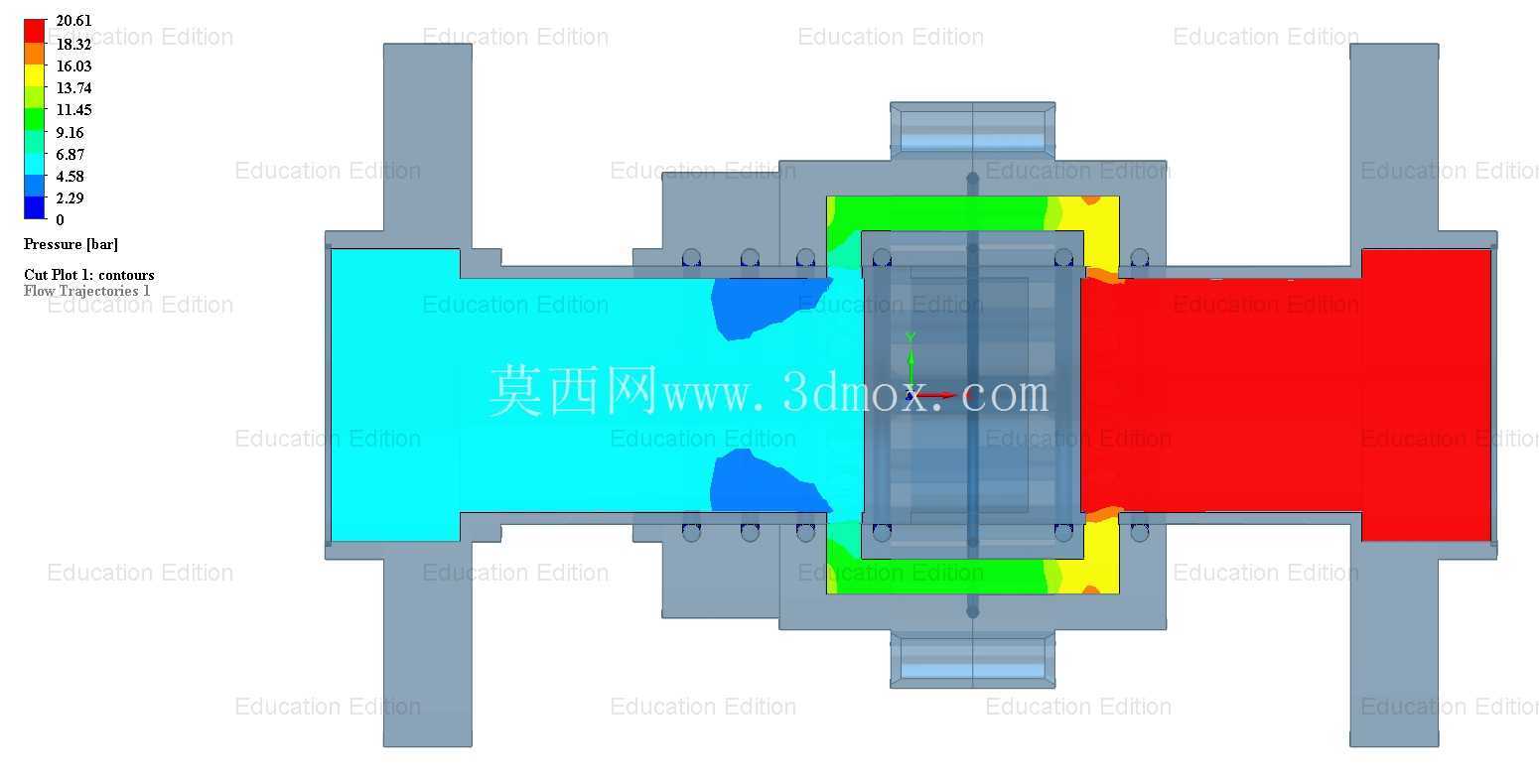

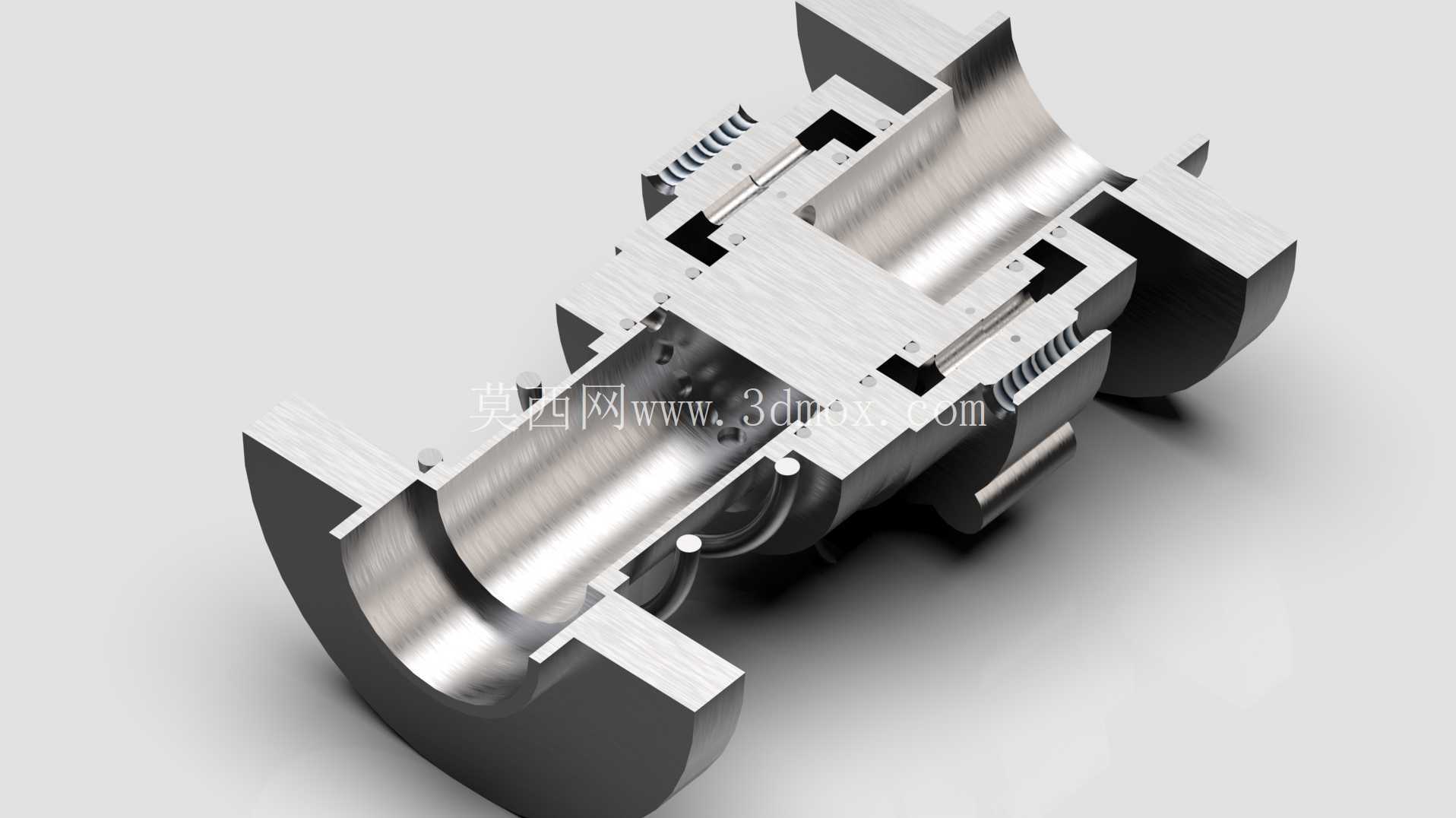

　　同时在流道设计上采用全通径的流线型流道结构，减少介质在阀腔内的流阻损失，避免燃油介质在阀腔内出现滞留、沉积的问题，降低介质杂质对阀内运动部件的卡滞风险。活塞的运动行程经过精准计算，既保证阀门全开时的通流面积与管路通径一致，不会产生额外的节流损失，又能保证阀门全关时阀口密封面有足够的密封比压，实现可靠密封。驱动气路接口设置在气缸的顶部位置，可适配常规的气动控制管路，连接方式采用标准螺纹接口，方便现场的气路布线与安装。整个结构的零部件数量较少，大部分零部件采用常规的车削、铣削加工即可完成，加工工艺性好，后期维护时仅需更换阀口位置的密封件即可，维护成本较低。在安装边界上，除了两端的管路对接尺寸外，顶部的驱动气路接口需预留至少100mm的垂直操作空间，用于气管接头的安装与拆卸，径向方向需预留足够的扳手操作空间，用于阀门与管路连接时的紧固件拆装，整体安装方式支持水平管路、垂直管路的安装，不受管路走向的限制，适配性较强。
