带法兰接口弯管出口手动截止式控制阀

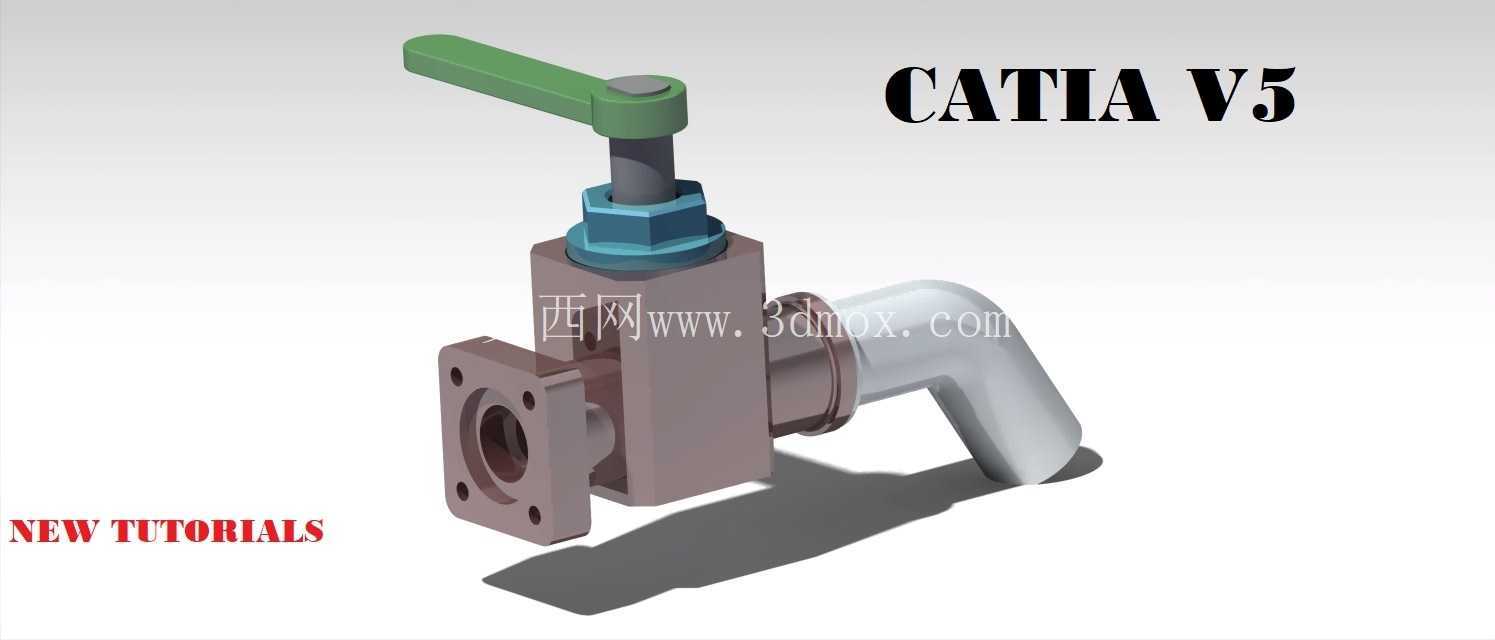

　　这款手动控制阀的结构设计完全围绕工业管路的流体截断需求展开，主体采用方形锻压成型的阀腔结构，相比同通径的铸造阀体，承压冗余量提升近30%，可适配中低压工况下的油气、冷却液、工业纯水等多种介质输送场景。阀体一侧设置方形法兰连接端，法兰面预留四个对称分布的螺栓过孔，安装时可直接与对应通径的管路法兰对接，密封面采用平面加环形密封槽的设计，配合耐油橡胶垫片即可实现端面静密封，无需额外加工密封坡口，适配现场快速装配的作业需求。阀体另一侧集成90度弯管出口结构，出口端采用外螺纹连接形式，可直接对接硬管或软管接头，省去管路系统中额外加装弯头的工序，尤其适合安装空间局促、管路需要转向排布的设备舱内部布局。顶部操作端采用加长式绿色绝缘手柄，

　　手柄与阀杆之间设置防松压盖，阀杆与阀体的配合段采用两级密封结构，上部为防尘密封圈阻挡外界粉尘杂质进入阀腔，下部为填料密封结构，可在阀杆旋转升降过程中持续保持密封性能，避免介质沿阀杆渗漏。设计阶段充分考虑了操作力矩的平衡，阀杆采用梯形螺纹传动，相比普通三角螺纹，传动效率更高且具备自锁特性，手柄长度经过力矩核算，操作人员无需借助加力杆即可完成全行程启闭，手柄旋转角度与阀瓣开度呈线性对应，可通过手柄偏转角度直观判断管路通流状态。安装边界方面，法兰端面到弯管出口端面的横向距离、阀体底部到手柄顶端的垂直高度都经过紧凑化设计，预留的螺栓操作空间可满足普通开口扳手的作业需求，不会出现周边管路干涉螺栓拆装的问题。阀瓣密封面采用锥面配合结构，相比平面密封，闭合时的对中精度要求更低，长期使用出现轻微磨损后仍可通过阀杆的进给量补偿密封面磨损量，延长整体使用寿命，日常维护仅需定期紧固上部填料压盖即可，无需整体拆解阀体。
