E80756型法兰连接式减压阀结构设计

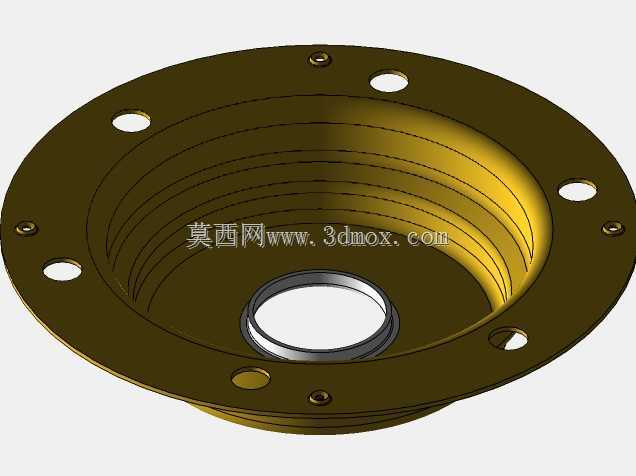

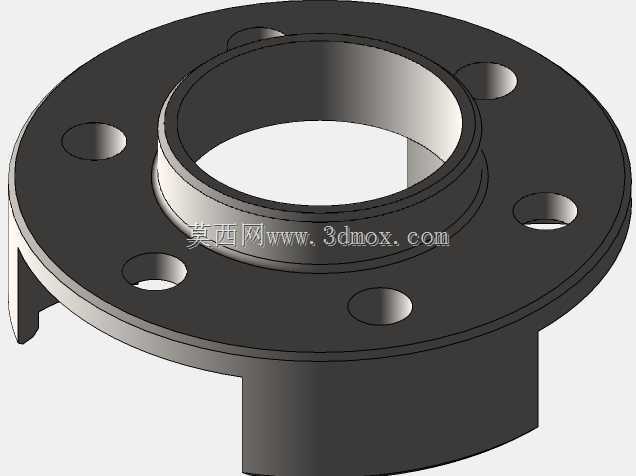

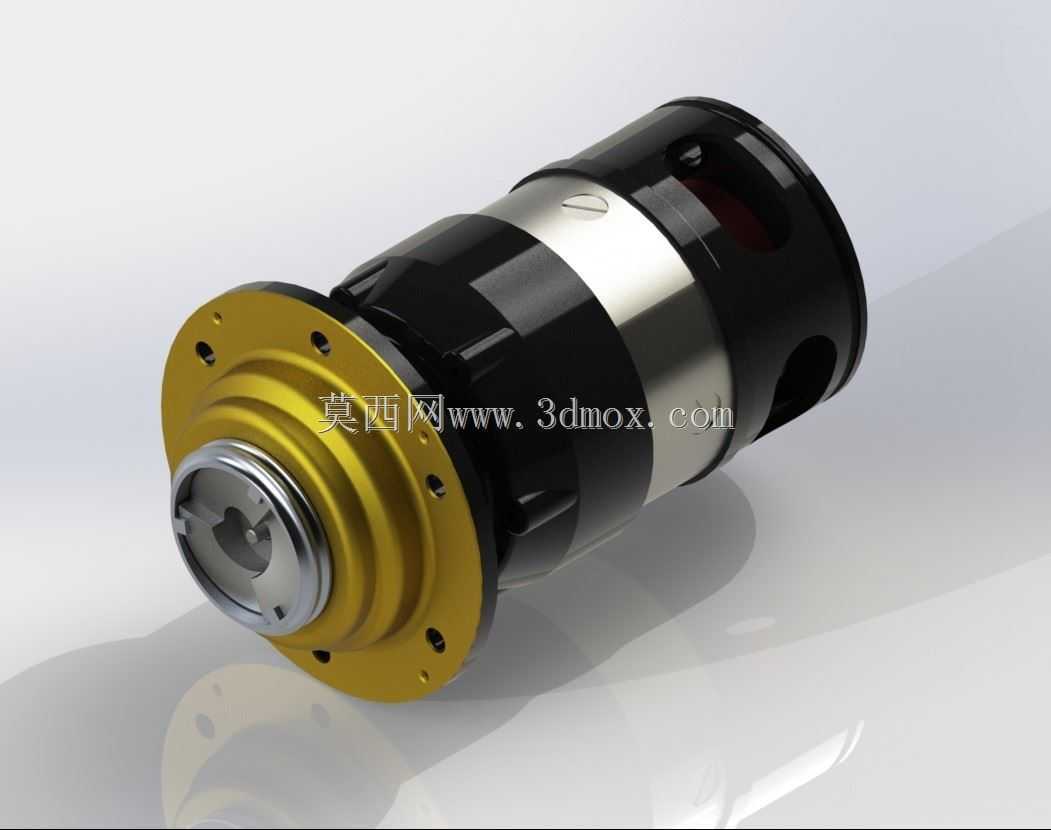

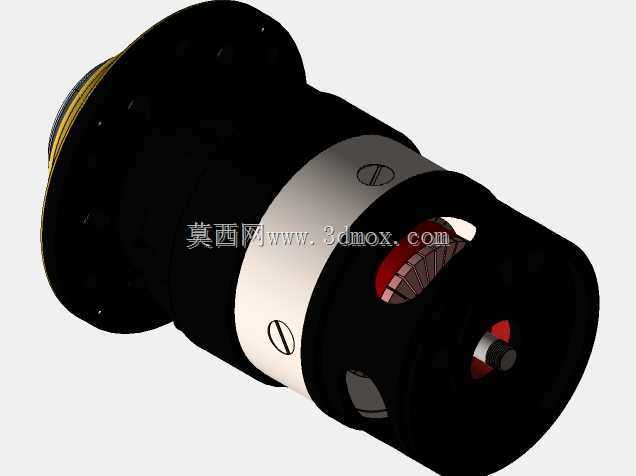

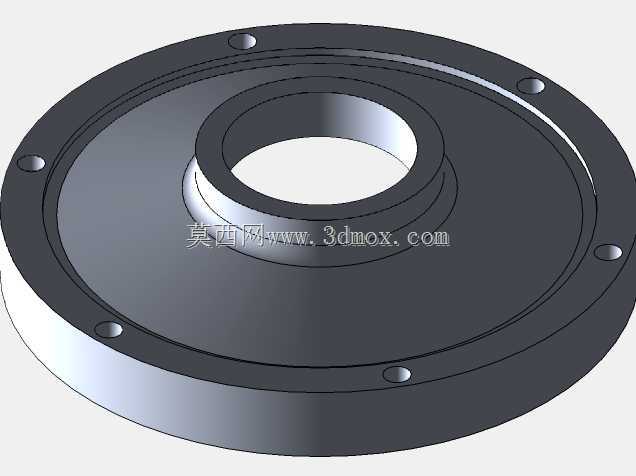

　　在工业流体输送管网、工艺管路系统以及配套设备的压力管控环节，减压阀是保障下游管路压力稳定、避免超压损坏元器件的核心部件，这款E80系列的调压结构，主要适配中低压流体管路的压力调控需求，常见应用在压缩空气分配系统、小型液压站支路、工业冷却水循环管路以及民用供水的调压支路中，核心作用是将上游较高的入口压力，稳定调控至预设的下游出口压力，即便上游压力出现一定范围的波动，或是下游负载流量发生变化，也能通过内部的阀芯反馈结构维持出口压力的稳定，避免压力骤变冲击下游的精密仪表、执行元件或是管路密封结构。从结构设计逻辑来看，这款阀件采用了轴向对称的筒式布局，前端的金色法兰盘为安装对接端，法兰端面上均匀分布的6个安装螺栓孔，是按照对应通径的法兰连接标准设计的，安装时可直接与同通径的管路法兰对接，法兰端面预留的密封槽可适配O型圈或是金属缠绕垫片，保证连接位置的密封性能，避免流体泄漏。法兰端向内延伸的是阀的入口导流腔，内部集成了带阻尼孔的阀芯导向结构，阀芯采用锥面密封形式，相比平面密封的结构，锥面密封的对中性能更好，在小开度调压时的压力控制精度更高，也能减少高压流体长期冲刷造成的密封面偏磨问题。

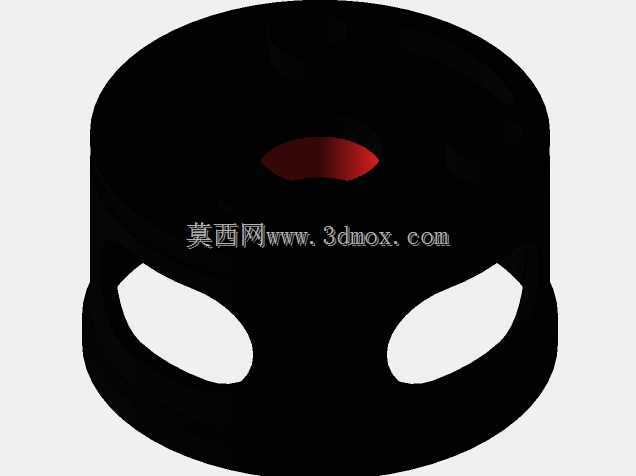

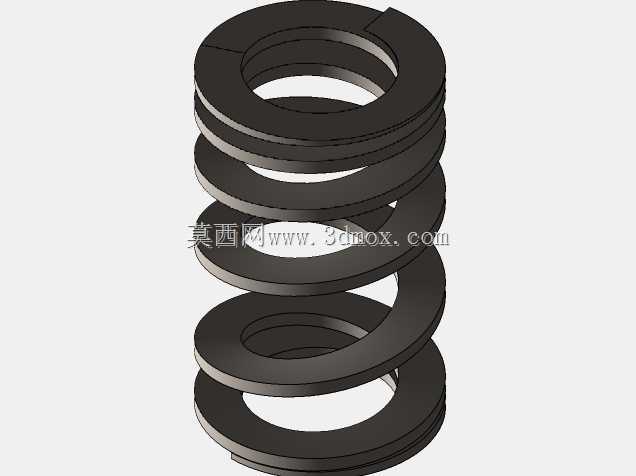

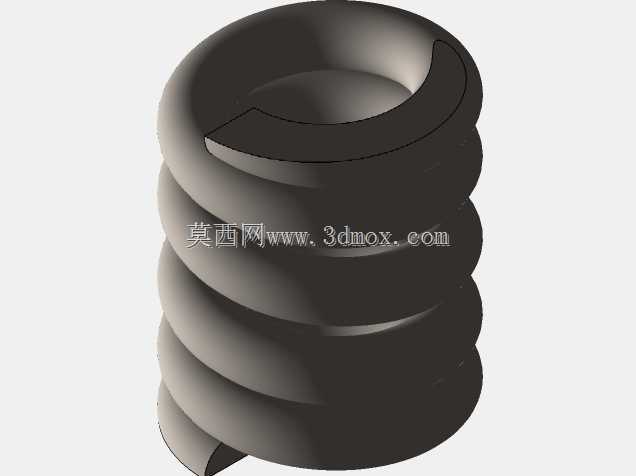

　　中部的银亮色金属段为阀的调压弹簧腔，外部采用亮面金属处理，一方面是为了提升腔体的散热性能，因为流体在节流降压过程中会产生一定的热量，金属外壳可以快速将热量散出，避免内部密封件长期处于高温环境加速老化；另一方面这个位置也是阀的安装夹持位，管路安装时可以用管钳夹持该段完成拧紧操作，不会损伤两端的密封结构和调节部件。后端的黑色筒段为压力反馈腔与调节端，筒身上开设的对称通孔是压力反馈通道，可直接将下游的出口压力引入反馈腔，作用在膜片或是活塞反馈元件上，与调压弹簧的预紧力形成动态平衡：当出口压力高于设定值时，反馈力推动阀芯关小节流口，降低通流面积从而降低出口压力；当出口压力低于设定值时，弹簧推动阀芯开大节流口，提升通流面积升高出口压力，以此实现压力的自动稳定调节。

　　从安装边界来看，这款阀的整体轴向长度适配常规管路的安装间距，法兰端的外径尺寸符合对应压力等级的法兰标准，安装时不需要额外改动管路的预留空间，后端的调节端预留了足够的操作空间，可在不拆卸阀件的情况下，通过端部的调节螺钉调整弹簧预紧力，完成出口压力的设定调整。设计过程中，这款阀的流道采用了渐扩式的节流结构，流体从入口进入后，先经过导流腔的稳流段消除紊流，再通过阀芯与阀座形成的环形节流口完成降压，降压后的流体经过反馈腔的导流段再流出至下游管路，这种流道设计可以减少流体节流过程中的紊流噪声，也能降低高速流体对阀体内壁的冲蚀，提升阀件的使用寿命。

　　同时，内部的密封件均采用适配多介质的材料，既可以用于压缩空气、清水等常规介质，也可适配轻度腐蚀性的工业流体，密封沟槽的尺寸按照密封件的压缩率标准设计，保证在-10℃到80℃的工作温度范围内，密封件不会出现过度压缩永久变形，也不会因为压缩量不足出现泄漏。在实际选型应用中，这款阀的通径适配中小流量的管路场景，相比大口径的先导式减压阀，它的结构更紧凑，响应速度更快，适合对压力波动响应要求高的支路管路，比如气动设备的前端供气调压、小型液压设备的支路压力控制、实验台架的流体压力调节等场景，安装时需要注意流体方向与阀体上的标识一致，前端建议加装过滤器，避免流体中的杂质卡在阀芯与阀座的密封面上，造成调压失效或是密封泄漏问题。
