外六角螺栓与六角螺母配套紧固连接件

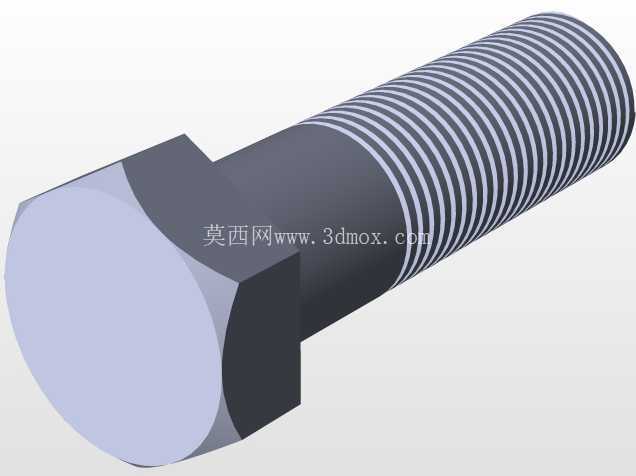

　　这套螺纹紧固配套件是机械装配场景中应用最广泛的可拆卸连接结构，日常在输配电稳压设备的柜体拼装、内部元器件固定工位上，这类紧固件承担着结构件锁紧、电气组件定位的核心作用，小到交流稳压器内部的PCB板安装支架固定，大到柜体框架的型材拼接，都需要依靠这类螺纹副实现可靠连接。从结构设计逻辑来看，螺栓采用外六角头部构型，并非随意选择的外形：六角头的每个对边平面都能适配开口扳手、套筒、活动扳手等多种通用工装，在设备运维、现场装配的狭窄空间里，操作人员只需要将扳手转动60度就能完成一次扳动换位，相比四角头需要90度的转动空间，六角结构在紧凑安装位的操作适配性要强很多，同时头部的承压面做了平整的机加工处理，装配时能和被连接件表面完全贴合，避免局部应力集中压坏被固定件的表面镀层或者基材。

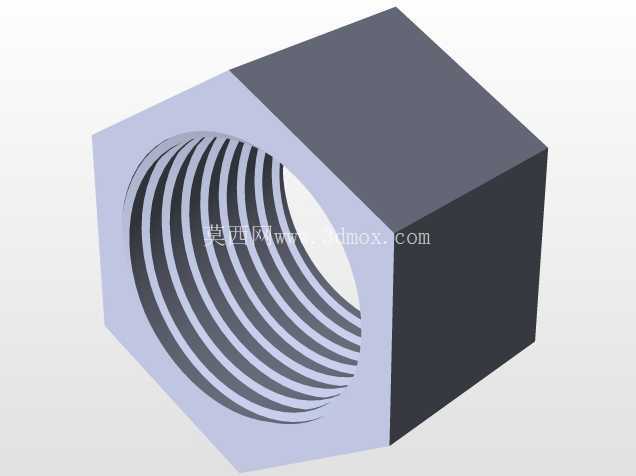

　　杆部的螺纹采用普通公制三角螺纹构型，牙型角60度，这种牙型的牙根强度足够，自锁性能满足常规静态紧固场景的需求，螺纹段的长度设计覆盖了常规2到5层叠装连接件的总厚度范围，装配时螺母拧入后能预留2到3个螺距的外露长度，既保证螺纹啮合的牙数足够达到额定锁紧力，也不会因为螺杆伸出过长干涉周边其他元器件的安装空间。配套的六角螺母和螺栓螺纹精度做了适配匹配，螺母的对边尺寸和螺栓头部对边尺寸保持一致，现场装配时不需要更换扳手规格就能完成两端的锁紧操作，螺母的端面同样做了平整处理，和垫片配合使用时能让压紧力均匀分布在被连接件表面。

　　从安装边界尺寸来看，螺栓头部的六角外接圆直径控制在合理范围，不会因为头部过大占用周边的布线空间，杆部的光杆段和螺纹段同轴度公差控制在机械装配通用标准范围内，穿入安装孔时不会出现卡滞，适配的安装通孔直径比螺杆大0.5到1毫米，既方便装配时的对位调整，也不会因为间隙过大导致连接定位偏移。在交流稳压器这类电气设备的应用场景里，这类紧固件除了承担机械结构的紧固作用，部分接地工位的紧固件还会配合平垫、弹垫使用，弹垫的刃口能在螺母拧紧后嵌入螺母和被连接件表面，防止设备运行过程中因为电磁振动、风机转动带来的持续震动导致螺纹副松脱，平垫则能增大接触面积，避免拧紧时的压力压伤较薄的金属安装板或者绝缘结构件。设计这类三维模型时，需要重点还原螺纹的牙型轮廓、六角头的对边尺寸、头部厚度、螺母厚度这些关键装配尺寸，不能只做外观示意，否则在做整机装配干涉检查时，会出现螺栓头部和周边线槽、元器件外壳的干涉误判，或者螺纹啮合长度不足的计算错误。实际选型时，技术人员会根据被连接件的总厚度、需要承受的拉拔力、震动幅值来选择对应公称直径和长度的规格，这套模型的结构还原度足够支撑选型阶段的装配模拟，能提前预判安装时扳手操作的空间是否足够，螺杆穿入后是否会和背面的元器件发生碰撞，避免实际生产装配时才发现结构干涉导致的设计返工。

　　很多刚入行的结构设计人员在做这类紧固件建模时，容易忽略六角头的倒角结构，实际上螺栓头部的外圆倒角、螺母端面的倒角都是实际生产中必须存在的工艺结构，倒角不仅能去除加工时的锐边毛刺，避免装配时割伤操作人员的手部，还能在螺母拧入螺杆时起到导向作用，让螺纹对位更顺畅，不会因为端部的毛刺导致螺纹错牙咬死。另外螺纹的收尾部分也做了符合加工工艺的退刀结构，不是直接在杆部截断螺纹，还原了实际车削加工螺纹时的退刀槽特征，让模型和实际采购的标准件外形完全一致，在做整机三维装配的爆炸视图、装配工艺动画时，能更真实地还原实际装配流程。
