孔螺纹5毫米盖形六角紧固螺母设计

　　在户外电气柜、交流稳压设备这类对防护等级有明确要求的电气装配场景里，裸露的螺纹端部不仅容易积灰进水引发锈蚀，还可能在设备运维过程中剐蹭操作人员的手部或线缆绝缘层，盖形螺母的应用恰好能解决这类实际问题。这款盖形螺母的下部采用标准六角结构，适配常规开口扳手、套筒扳手的拧紧作业，六角对边尺寸与同规格普通六角螺母保持一致，现场装配时无需更换配套工具，能直接沿用现有工装完成紧固操作，降低现场装配的工具适配成本。

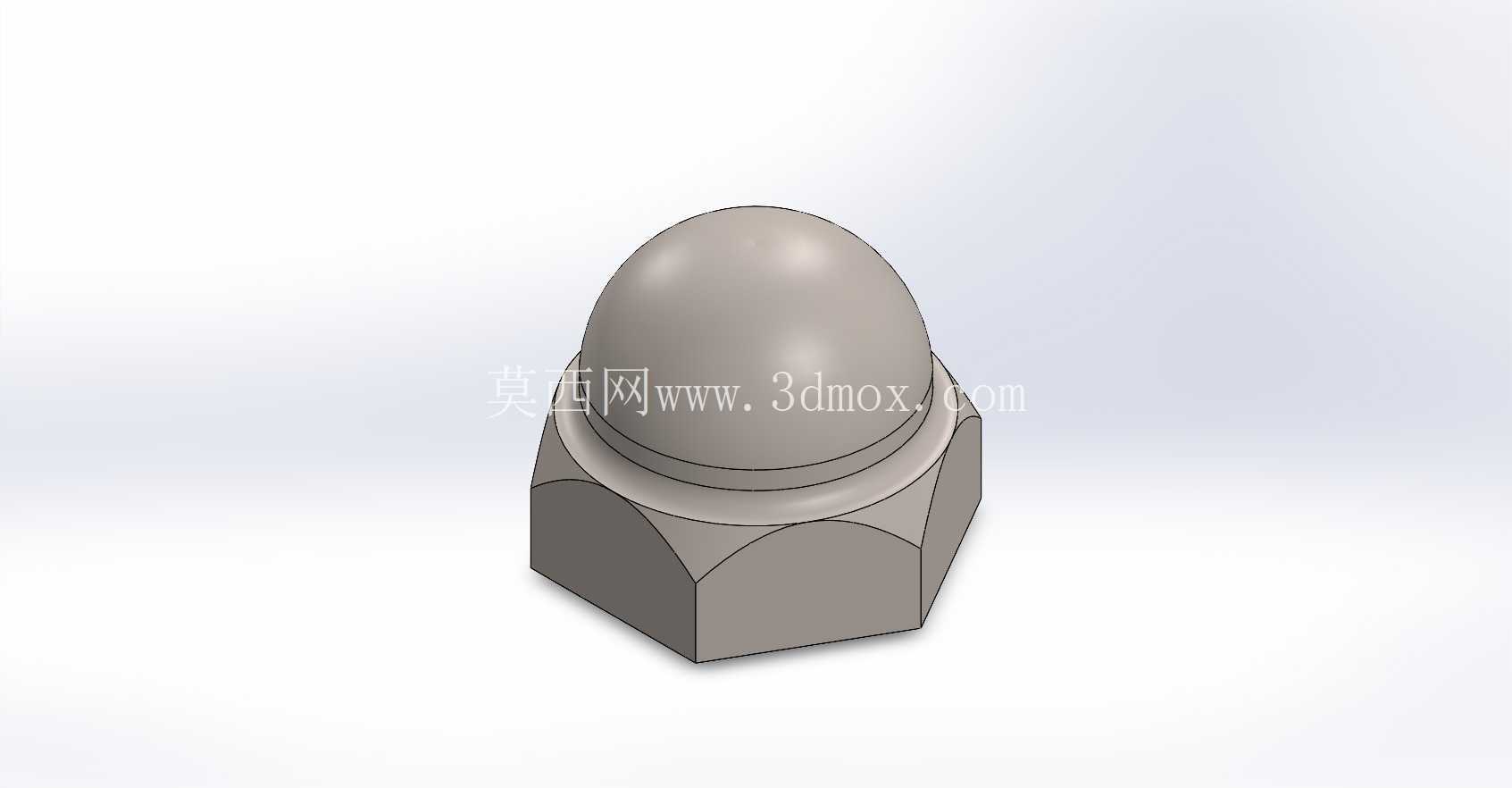

　　上部的半球形盖帽与六角基体采用一体化结构设计，衔接处做了平滑过渡处理，不存在容易积留杂物的直角缝隙，日常运维擦拭时也不会勾扯清洁布料，在有粉尘、凝露的使用环境下，盖帽能完全罩住外露的螺纹端部与螺栓尾端，避免螺纹副直接接触外界水汽、腐蚀性尘埃，延缓螺纹锈蚀卡死的问题，同时半球形的圆滑外表面也能消除外露螺纹的尖锐边缘，减少设备检修过程中的磕碰划伤风险。从安装边界来看，这款螺母的总高度为7毫米，六角部分的对边宽度为8毫米，适配公称直径5毫米的孔螺纹连接，安装时需要预留的垂直操作空间不小于9毫米，水平方向扳手活动空间需覆盖六角对边尺寸外3毫米的范围，避免因空间不足导致扳手无法卡入完成拧紧。

　　设计过程中，首先要保证内螺纹的公差符合普通内螺纹的中等精度要求，确保与对应规格的螺栓、螺柱能顺畅旋合，不会出现卡滞或配合间隙过大的问题；其次六角部分的厚度要满足额定拧紧力矩下的强度要求，避免拧紧时出现六角棱边变形、打滑的情况；盖帽部分的壁厚经过核算，既能承受常规装配过程中的意外磕碰，也不会因壁厚过大造成不必要的材料浪费，半球形的弧度设计也兼顾了外观的规整性，不会出现突兀的棱角。在交流稳压器的柜体装配、内部元器件固定场景中，这类盖形螺母常被用于外壳面板连接、接地端子紧固、内部支架固定等位置，尤其是靠近操作面的连接点位，盖形结构的防护作用更为突出，既可以避免运维人员接线时被螺纹划伤，也能防止金属碎屑、灰尘落在螺纹缝隙中造成后续拆卸困难。

　　不同于普通六角螺母，盖形螺母的盖帽部分在设计时需要保证与六角基体的同轴度，避免出现盖帽偏斜导致安装后与被连接件表面出现间隙，影响防护效果，同时内螺纹的终止位置要与盖帽内部保留足够的安全距离，防止螺栓旋入过顶撑裂盖帽结构。在三维建模过程中，需要先绘制六角基体的截面轮廓，拉伸得到六角主体部分，再绘制半球形盖帽的旋转轮廓，通过旋转凸台得到上部结构，之后在基体中心绘制内螺纹的螺旋线与牙型截面，扫描切除得到符合规格的内螺纹结构，最后在六角与盖帽的衔接处添加圆角过渡，消除应力集中的直角棱边，建模完成后还需要验证整体尺寸的装配兼容性，确保与同规格螺栓、被连接件的安装孔位完全匹配，不会出现干涉问题。这类小规格紧固件虽然在整套设备中占比不高，但直接影响设备的装配效率与长期使用的可靠性，尤其是在户外使用的稳压设备中，紧固件的防护性能不足很容易导致连接松动、锈蚀，进而引发设备结构异响、接触不良等次生问题，因此在选型与建模阶段就需要充分考虑实际使用环境的要求，确保每个结构细节都能匹配现场的装配与使用需求。
