龙门式桌面小型数控雕刻机结构设计

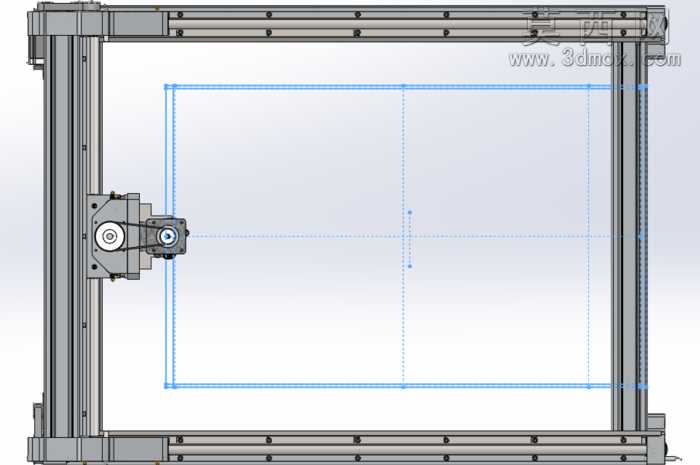

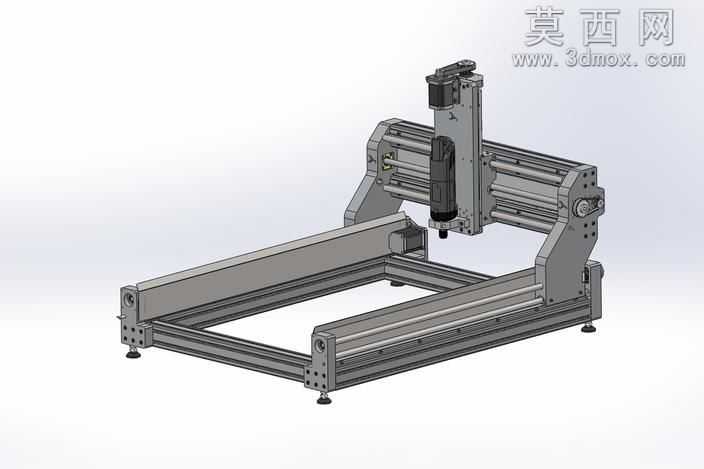

本作品为龙门架构桌面级数控雕刻机三维建模成果，建模阶段围绕小型加工场景的实用需求展开，首先完成整体运动架构的布局规划，采用定梁龙门式三轴传动方案，将X轴传动组件布置于床身两侧长导轨基座，Y轴传动组件集成于龙门横梁，Z轴主轴滑台挂载于Y轴滑座之上，从结构层面保障各轴运动行程的合理性，避免运动干涉问题。建模过程中对各部分零件进行精细化构建：床身部分采用工业铝型材拼接框架结构，搭配底部可调式支撑脚杯，既保证机架整体刚性，又方便用户调平设备；各轴传动结构还原了线性导轨、滑块、传动丝杠、轴承座、联轴器等标准件的装配关系，主轴组件完整呈现了高速电主轴、主轴夹座、安装固定件的配合结构，龙门两侧的支撑板、滑座连接件等定制加工件也按照实际装配公差完成建模，确保各零件装配关系准确，可直接用于装配验证与工程出图。材质渲染阶段针对不同零件的实际材质进行参数匹配：铝型材框架赋予银灰色磨砂金属材质，线性导轨与传动丝杠赋予亮面镀铬金属质感，支撑板类机加工零件赋予哑光铸铁或阳极氧化铝材质，脚杯的橡胶减震部分赋予黑色哑光橡胶材质，电主轴外壳赋予磨砂黑工业塑料与金属拼接材质，通过材质区分清晰展现设备各部分的结构层次，渲染效果还原了工业设备的真实质感。设计思路上充分考虑桌面级设备的使用场景，整体结构紧凑占地空间小，700x500的加工幅面可满足小型板材、工艺工件的雕刻铣削需求，各轴传动结构预留了电机安装位，可适配步进电机或伺服电机驱动方案，机架采用标准铝型材拼接的形式也降低了设备的加工制造成本，方便爱好者自行组装调试，整体建模严格遵循机械设计装配规范，所有运动部件的行程范围、装配间隙都经过合理性校验，既可以作为数控设备学习的参考模型，也可作为小型雕刻机实物制作的结构参考依据。
