桌面型龙门式数控雕刻机结构设计

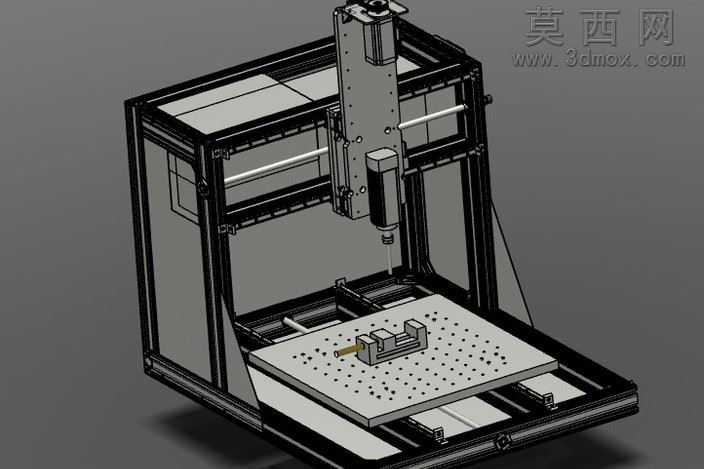

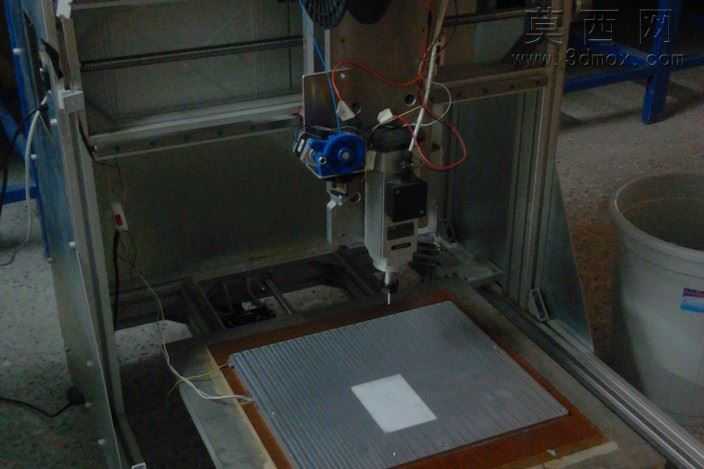

本作品为桌面级数控雕刻机三维建模设计，整体采用经典龙门移动式结构布局，在三维建模过程中严格遵循机械加工设备的设计规范，对各运动轴的行程参数、装配公差、运动干涉情况进行了全面校验。建模阶段从机架主体开始搭建，整体外框架采用工业铝型材拼接结构，建模时精准还原了铝型材的槽道结构、连接角件的安装位，确保机架部分的装配逻辑符合实际生产中的组装工艺，框架连接处的加强筋板、固定螺栓孔位均按照标准件参数逐一绘制，保证模型可直接用于生产参考。

传动系统部分，X、Y、Z三个运动轴分别设计了直线导轨配合传动的结构，建模时还原了导轨滑块的安装基准面、丝杠螺母副的连接结构，Z轴滑台部分搭载雕刻主轴，模型精准呈现了主轴的夹持结构、电机安装座的定位特征，滑台的配重、导轨的平行度公差在建模时均做了参数化约束，可通过调整参数快速修改轴系行程。工作台部分采用多孔阵列式台面设计，建模时按照通用夹具的安装间距排布T型槽与定位孔，适配不同规格的工件夹持需求，台面下方的Y轴传动拖链、线缆走线槽均做了精细化建模，还原了设备实际布线的空间布局，避免运动过程中出现线缆剐蹭的问题。

渲染阶段采用金属哑光材质模拟铝型材机架的表面质感，导轨、丝杠等传动部件赋予镀铬金属材质，工作台面做磨砂阳极氧化的材质效果，主轴电机部分做黑色哑光工业塑料与金属端盖的材质区分，整体渲染光影采用工业产品展示常用的软质顶光搭配侧方补光，清晰呈现各部件的结构层次与装配关系，透明防护罩部分采用半透明聚碳酸酯材质，兼顾结构展示与安全防护的设计表达。设计思路上兼顾了桌面级设备的紧凑性与加工刚性，整体结构模块化程度高，各部件可单独拆分加工，既满足小尺寸工件的雕刻、快速原型加工需求，也预留了后期升级扩展的安装空间，可通过更换主轴、调整驱动参数适配不同材质的加工作业。
