FPV穿越机用SpeedyBee F7迷你飞控板

　　做FPV穿越机装机快五年，经手的飞控从最早的F4到现在各种规格的F7，20x20安装孔距的迷你飞控一直是三寸机、牙签机这类小尺寸机型的核心选型部件，这次做的这款SpeedyBee F7迷你飞控结构，完全是照着小尺寸穿越机的装机痛点来做的。先从安装边界说起，20x20的孔距是行业内小尺寸飞控的通用标准，四个安装孔做了沉台设计，用M3尼龙螺柱固定的时候，螺帽不会顶到板上的贴片元件，之前用过不少便宜飞控，安装孔没做沉台，拧螺柱的时候要么刮掉阻焊层，要么压到旁边的0402封装电容，装机的时候得额外垫绝缘片，这个设计直接省了这步麻烦，板的整体厚度控制在1.6mm，加上Type-C接口的总高度不到7mm，装在20mm宽度的机臂机架中间，不会和图传、接收机的叠层安装产生干涉。

　　接口布局上，把Type-C接口放在了板边的居中位置，之前有些飞控把调试口放在板角，装机之后叠上电调、图传，调试线根本插不进去，得把整个飞控拆下来才能调参，这个居中边置的设计，哪怕叠三层塔，只要机架侧板留了调试开口，不用拆塔就能插线调参。板上的焊盘全部做了沉金处理，焊盘边缘留了0.8mm的阻焊开窗，新手焊接的时候不容易连锡，每个IO口的丝印直接印在焊盘旁边，不用翻说明书就能找到SV、GND、RX、TX这些接线位，LED焊盘、蜂鸣器焊盘、摄像头接线焊盘全部按常用装机顺序排列，接线的时候不用来回飞线，能把整机布线做的很规整。

　　元件布局上，把主MCU、陀螺仪这些核心发热元件放在了板的中心区域，电源管理芯片放在板边靠近电源输入的位置，大电流走的铜箔做了2oz加厚处理，5V、3.3V的输出回路单独做了滤波电容阵列，飞的时候不会因为图传、电机的电流干扰导致陀螺仪丢数据，之前遇到过飞控滤波做的差，电机一给油就抖，PID怎么调都不对，拆下来看就是电源回路的电容放少了。板上的BOOT按键放在了Type-C接口旁边，刷固件的时候不用拿镊子短接 boot 针，按住按键插USB就能进DFU模式，对新手很友好。那个红色的复位按键放在板的另一侧边，炸机之后要是飞控死机，不用拆外壳就能按到复位键。

　　实际装机用的时候，这个飞控的重量只有4.2g，对小尺寸穿越机来说，每一克重量都影响飞行手感，比同规格的其他F7飞控轻了将近1g，装在三寸机上能把整机重心控制的很准。板边的所有元件都做了圆角处理，没有突出的引脚，装机的时候不会刮到电池扎带，也不会因为炸机的冲击力把元件碰掉。之前用的有些飞控，板边的USB接口是突出板外的，一炸机就把接口撞歪，这个飞控的Type-C接口和板边齐平，外面还有一圈加固焊盘，正常炸机根本撞不到接口。

　　从结构设计的角度说，这款飞控的叠层兼容性做的很到位，底部的焊盘位置和同规格的40A四合一电调完全对齐，不用做转接线，直接用排针就能叠装，飞控和电调之间的间隙留了2mm，装完之后不会因为振动导致元件互相摩擦。陀螺仪做了独立的减震区域？不对，这款是板载陀螺仪，在PCB设计的时候就做了局部挖槽的软连接，能过滤掉电机传来的高频振动，不用额外贴减震胶，装完之后的振动值能控制在0.1以内，PID调完之后飞行手感很跟手，做花飞动作的时候不会有果冻。

　　针对户外飞行的场景，板上的所有贴片元件都做了三防漆涂覆的预留位置，要是自己喷三防漆，不会挡住接口和按键，雨天飞或者在草地里飞，溅到水也不会短路。电池电压检测的线路单独走了差分走线，电压检测的误差控制在0.1V以内，不会出现电池还剩3.7V就报警低压的情况，能把电池的续航用满。接收机的接线位预留了3.3V供电，不管是SBUS、CRSF还是ELRS接收机都能直接接，不用额外改线。

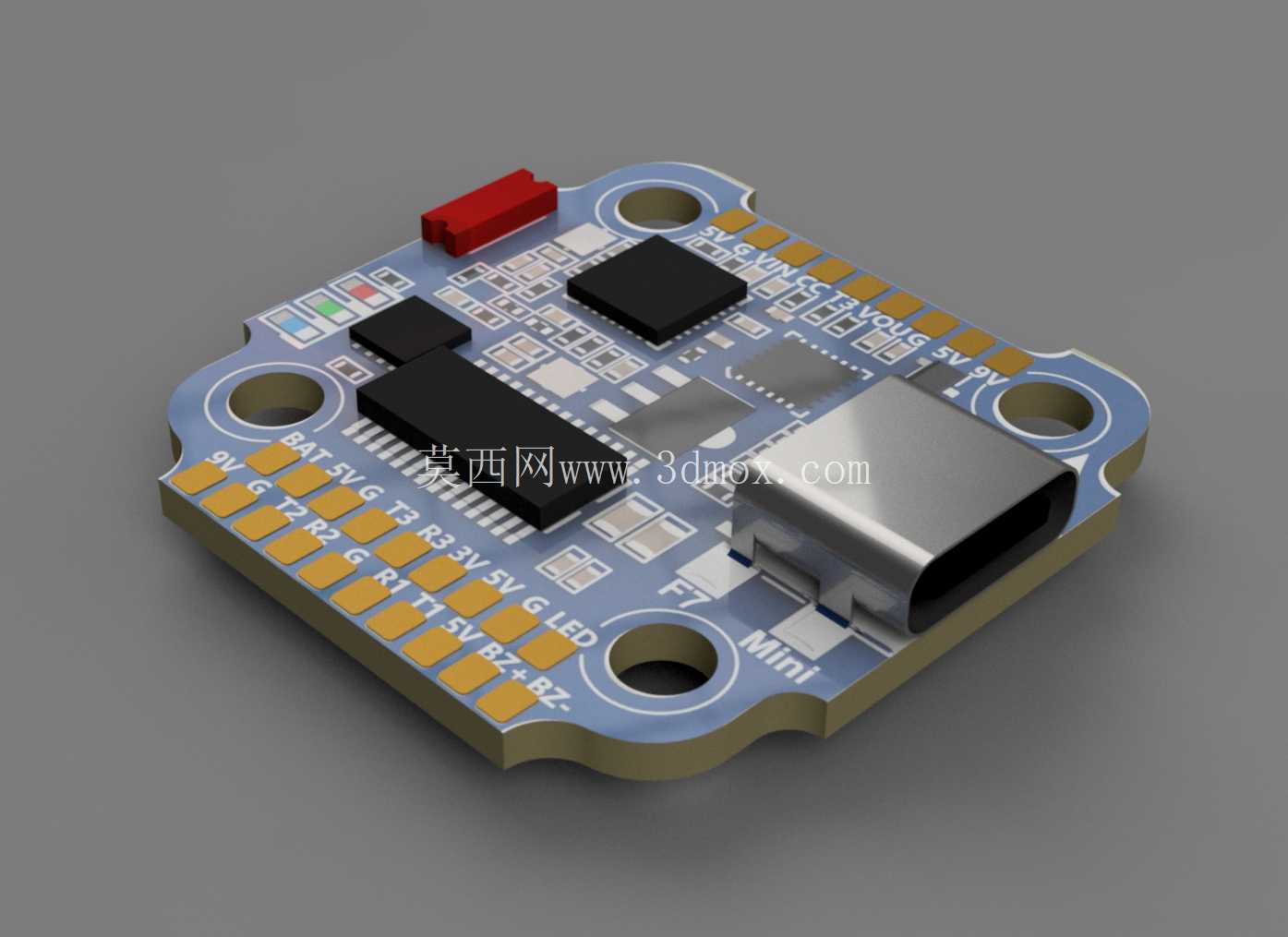

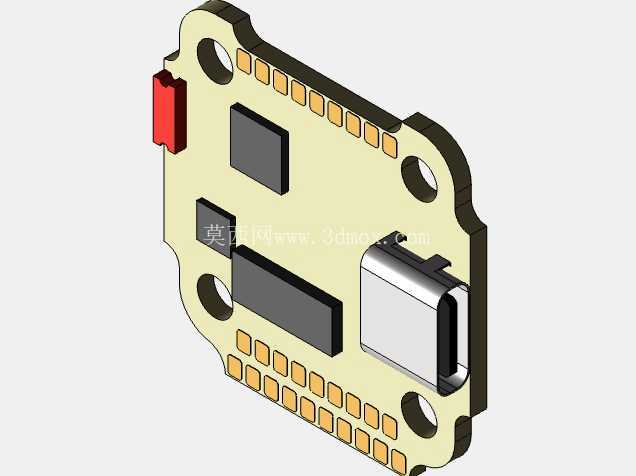

　　做这个三维模型的时候，把每个焊盘的位置、元件的高度、安装孔的公差都按实际实物1:1还原，导入装机装配的时候，能直接检查和机架、电调、图传的干涉情况，不用等实物买回来才发现装不上。之前做装机设计的时候，很多飞控的模型只有外形，没有元件高度，叠装的时候经常发现电容顶到图传板，这个模型把所有元件的实际高度都做了出来，包括Type-C接口的金属外壳高度、主芯片的散热片高度，装配的时候能直接算出每层叠装需要的螺柱长度，装机效率能提不少。

　　另外，板上的LED灯珠放在了板尾的位置，装好机之后灯珠朝后，飞的时候能清楚看到飞控的状态，不用凑到机身上看指示灯。蜂鸣器的焊盘留了足够的电流，接有源蜂鸣器的时候声音足够大，炸机掉草里能顺着声音找到。整体的PCB走线做了等长处理，陀螺仪和MCU之间的通信线路长度一致，不会因为信号延迟导致飞控响应慢，做翻滚动作的时候跟手度很好，不会有滞后感。
