单自由度双旋翼平衡摆动演示装置

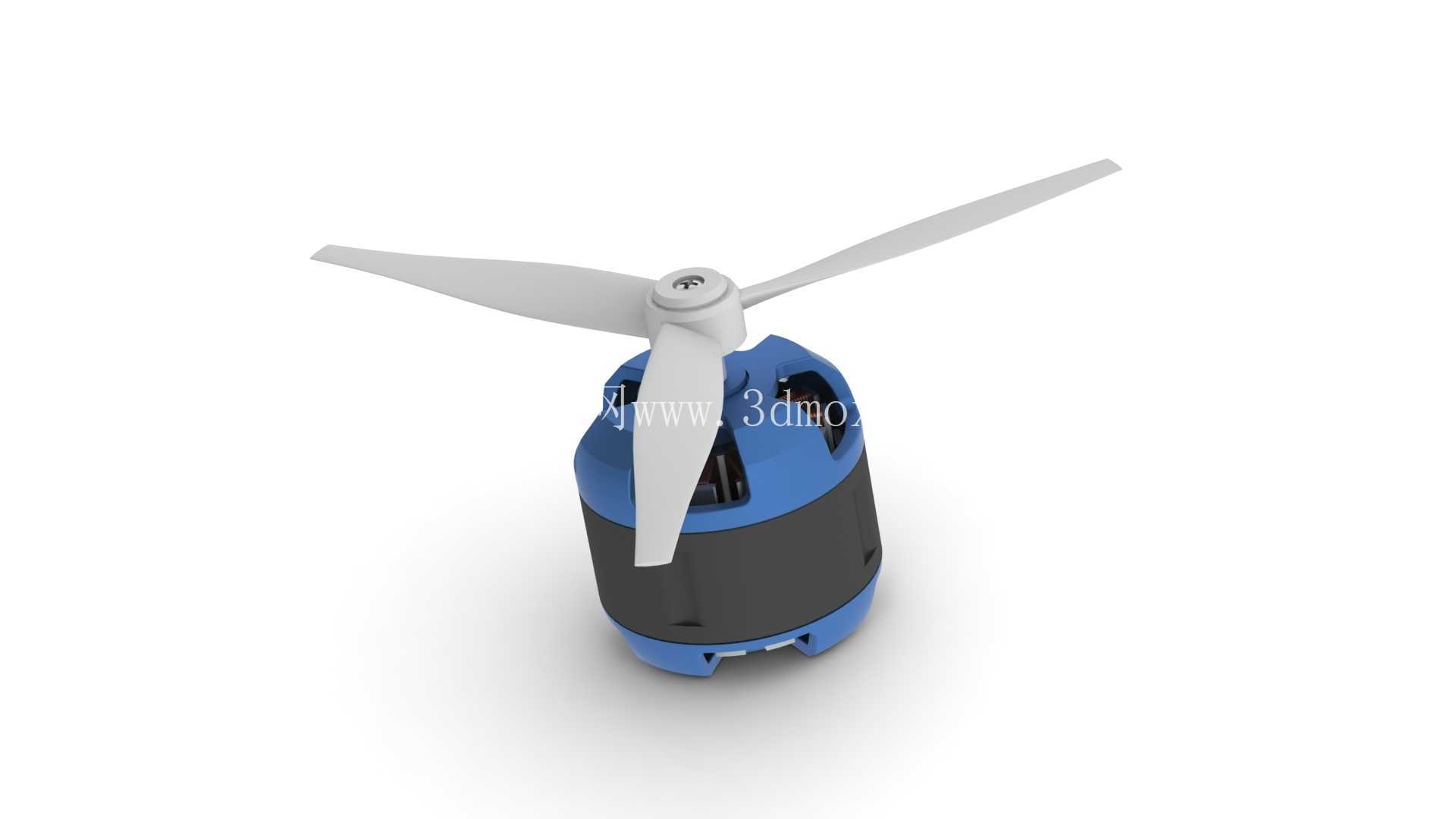

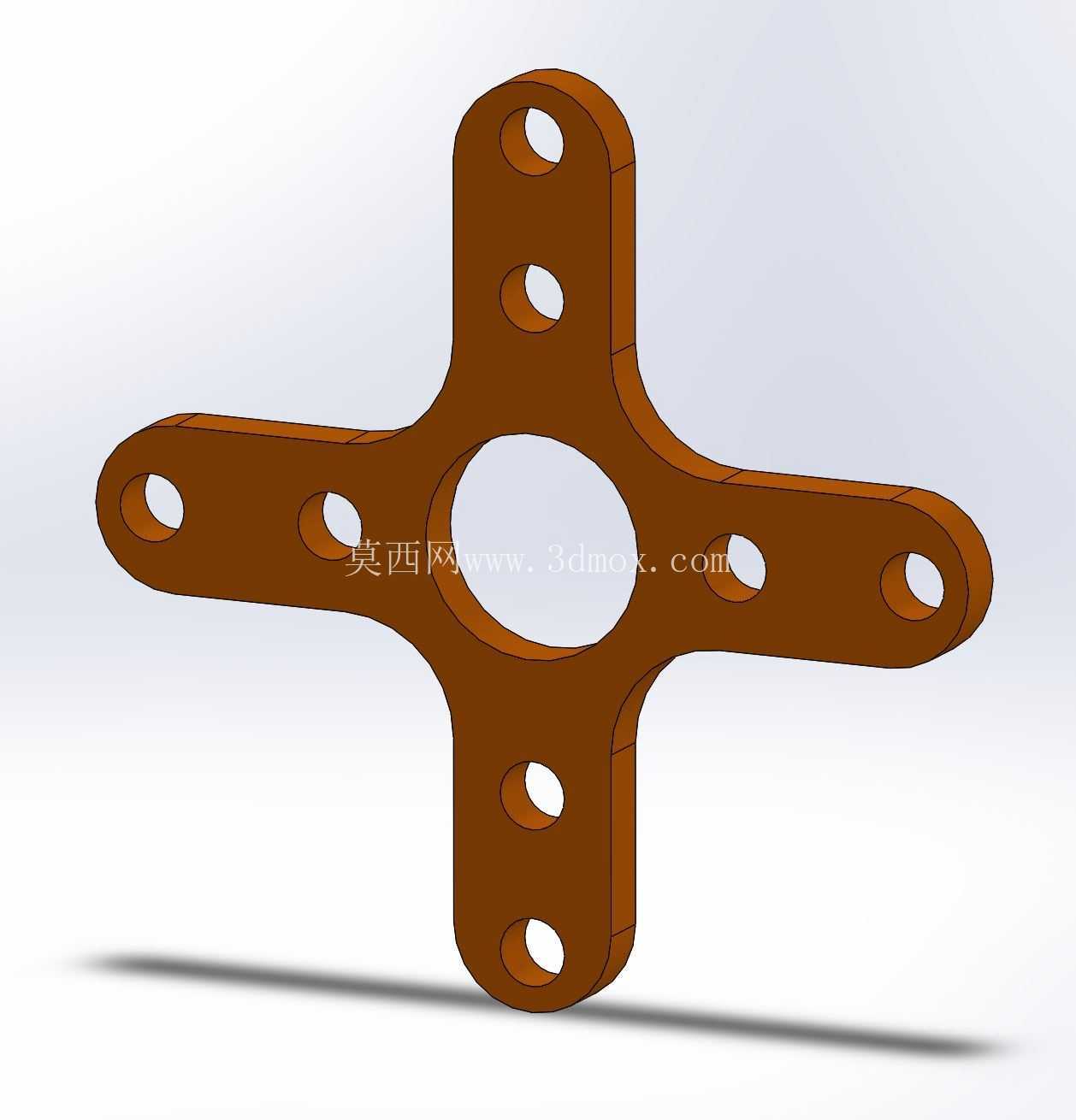

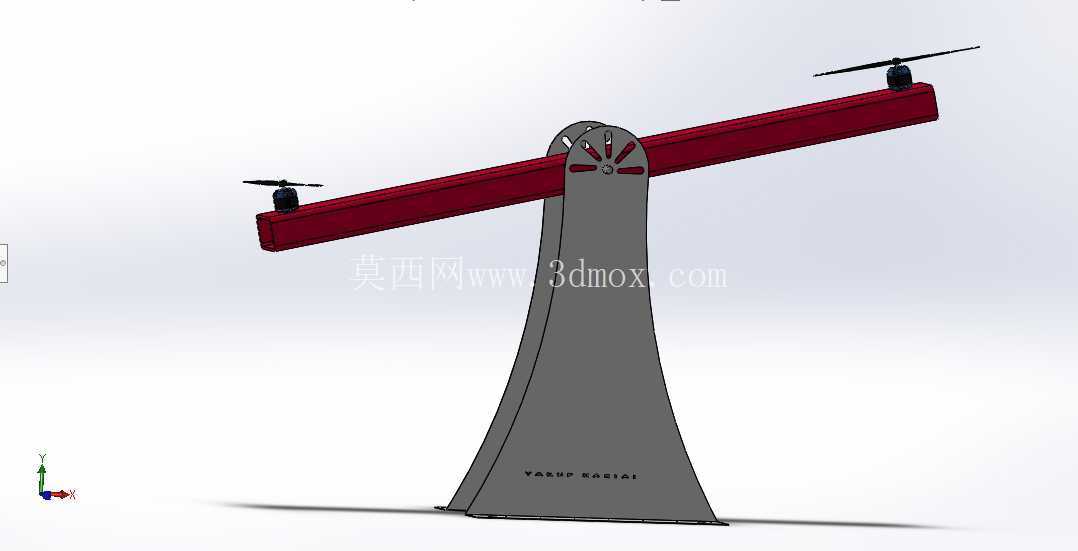

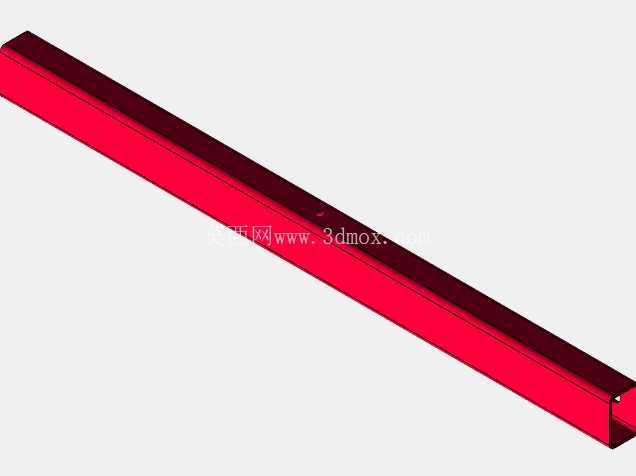

　　该装置核心为单自由度摆动平衡结构，主体支撑采用下宽上窄的流线型立式塔座设计，底部为大跨度平面支撑结构，无需额外紧固件即可稳定放置于水平工作台面，支撑面轮廓做了圆弧过渡处理，避免尖锐棱边造成的磕碰风险，塔座上部设置同轴铰接支点，作为整个摆动横梁的旋转核心，铰接部位采用间隙配合设计，预留0.02-0.05mm的转动间隙，保证横梁摆动过程无卡滞，同时不会出现径向窜动问题。横梁为等截面矩形长杆结构，沿支点对称布置，两端各安装一套小型旋翼动力单元，旋翼轴线垂直于横梁上表面，动力单元的安装座与横梁端面采用嵌入式定位，保证旋翼旋转平面与横梁长度方向垂直，避免旋翼转动时产生额外的偏心力矩。

　　从实际应用场景来看，这类结构可作为高校机械原理课程的演示教具，直观展示单自由度转动系统的力矩平衡原理，也可作为趣味动态摆件放置于工业设计展厅、机械实验室的公共展示区域，通过旋翼转动产生的气流反推力驱动横梁绕支点往复摆动，无需额外设置复杂的传动链路，仅靠两端旋翼的转速差即可实现摆动幅度与摆动频率的调整。设计过程中优先考虑了结构的动平衡特性，横梁两端的旋翼组件重量公差控制在0.5g以内，塔座的重心位于铰接支点的正下方竖直线上，静态下横梁可稳定停留在任意水平角度位置，不会出现自重导致的偏摆。

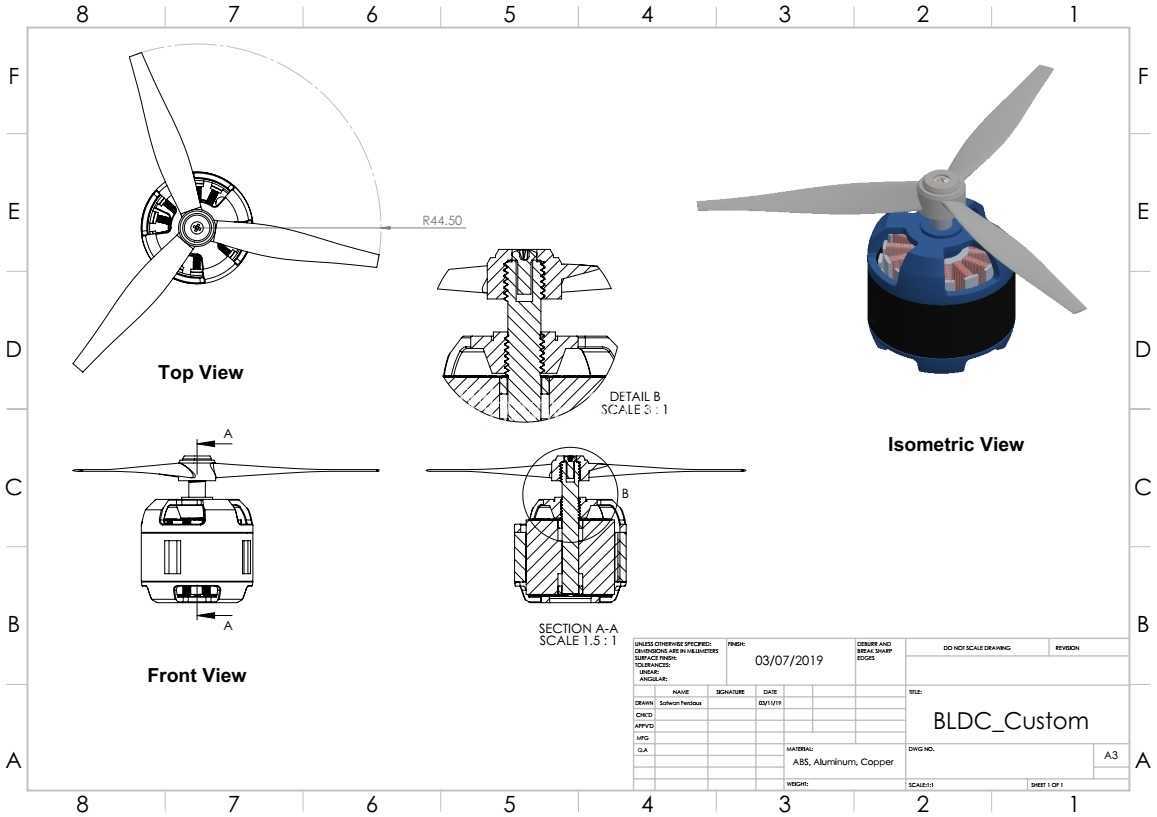

　　安装边界方面，装置整体最大外廓尺寸随摆动角度变化，当横梁处于水平位置时横向跨度达到最大值，两侧预留至少100mm的安全空间即可避免旋翼转动时触碰周边物体，竖直方向上旋翼转动的最低点距离支撑面高度大于150mm，不会与放置台面产生干涉。结构细节上，塔座正面设置了扇形刻度标识区，可直观标注横梁摆动的角度范围，刻度线沿铰接点的圆弧轨迹均匀分布，便于演示过程中读取摆动角度参数；横梁与铰接点的连接部位设置了可拆卸的限位挡块，可根据演示需求调整最大摆动角度，避免横梁摆动幅度过大导致旋翼触碰塔座结构。旋翼组件采用模块化设计，与横梁的连接为快拆结构，可快速更换不同直径、不同桨距的旋翼片，测试不同气动参数下的摆动特性，适配不同的演示场景需求。整个装置的结构件无复杂曲面加工特征，塔座、横梁均可采用常规的铣削、3D打印工艺快速加工成型，铰接部位采用标准的销轴配合，无需定制特殊连接件，加工成本低，装配流程简单，仅需依次完成塔座拼接、销轴安装、横梁固定、旋翼组件接线四个步骤即可完成整体装配，后期维护仅需定期检查铰接部位的磨损情况，适时补充润滑脂即可保证转动顺畅。

　　从功能特性来看，该装置仅保留绕铰接点转动的单一自由度，不存在其他方向的多余活动量，运动过程可控性强，不会出现多自由度耦合导致的运动轨迹混乱问题，两端旋翼的动力输出可通过简单的控制电路实现转速匹配，当两端旋翼转速一致时，横梁可保持水平状态稳定悬停，当单侧旋翼转速提升时，该侧气流反推力增大，驱动横梁绕支点向对侧倾斜，随着倾斜角度变化，旋翼的气流作用方向产生竖直分量，配合重力的回复力矩，即可形成稳定的往复摆动效果，整个运动过程无额外机械传动部件的能量损耗，能量利用效率高，运行噪音低，适合在室内安静场景下长期运行展示。
