Volz DA30HT工业级舵机结构设计

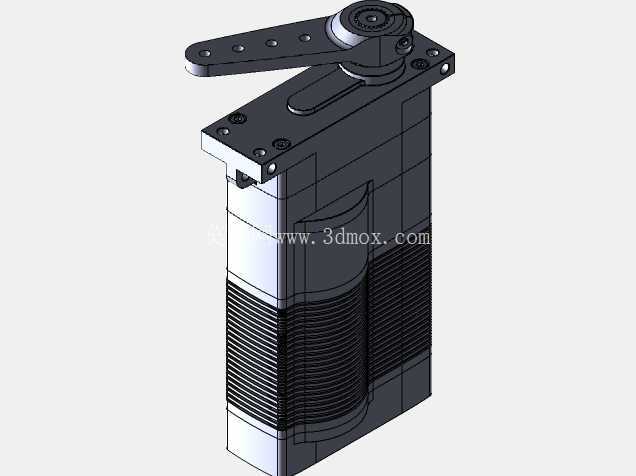

　　这款舵机的结构设计围绕高可靠性长航时作业需求展开，从安装端的结构布局来看，输出摇臂采用多安装孔位设计，可适配不同行程的连杆连接需求，摇臂与输出轴之间采用防松定位结构，避免高频往复运动下出现连接松脱的问题。主体外壳采用上下分层的装配结构，上部为传动齿轮舱，集成了多级减速齿轮组与输出轴支撑结构，外壳上的定位安装孔采用对称式布局，既可以通过侧面孔位完成卧式安装，也能通过端面法兰完成立式固定，安装孔的孔距公差控制在±0.02mm范围内，可直接适配标准舵机安装支架的尺寸要求，无需额外做转接件加工。下部为驱动与控制舱，外壳表面设计有密集的散热筋结构，这些筋条沿壳体轴向排布，既可以提升壳体的结构刚性，避免大扭矩输出时壳体出现形变，也能增大散热面积，将驱动电路与电机工作产生的热量快速导出，保证长时间满负载运行时内部元器件不会出现过热降频的问题。

　　从实际应用场景来看，这类大扭矩舵机多用于固定翼无人机的舵面控制、小型无人船的转向操控、工业自动化设备里的小角度往复执行机构，在无人机应用场景中，舵机需要在高空低温、振动频繁的工况下持续工作，因此内部的齿轮组采用金属材质加工，齿面经过硬化处理，可承受频繁的正反转冲击负载，输出轴的支撑采用双轴承结构，径向与轴向都有足够的支撑刚性，即使舵面受到高速气流的冲击载荷，也不会出现轴窜动导致舵面偏移的问题。在设计内部传动链路时，减速比的匹配经过多轮迭代，既保证了足够的输出扭矩，也将空回间隙控制在极小范围内，确保控制信号传递的精度，不会出现舵面响应滞后的问题。

　　接线端的设计采用内藏式布局，接口位于壳体下部的侧面，安装后线缆可以沿壳体侧面走线，避免与运动的摇臂发生干涉，同时接口处做了密封槽设计，可适配密封胶圈，满足户外作业时的防尘防水需求。壳体的边角处都做了圆角过渡处理，既避免安装时锐边划伤操作人员，也能减少应力集中，提升壳体的抗冲击能力。在做整机装配公差匹配时，齿轮舱与驱动舱的结合面采用止口定位，保证上下壳体装配后的同轴度，避免内部齿轮出现偏磨的问题，延长设备的实际使用寿命。

　　针对不同的安装场景，这款舵机的输出轴可以根据需求更换不同形式的摇臂，除了标配的一字型摇臂，也可适配圆盘式、叉式摇臂，满足不同连杆机构的连接需求。在做结构选型时，需要注意安装边界的预留，摇臂在全行程摆动时的运动包络需要提前在整机结构设计中预留足够空间，避免摇臂运动时与周边结构件发生碰撞。壳体下部的散热筋在安装时不要被其他结构完全覆盖，需要保留一定的空气流通空间，保证散热效率。内部的驱动电路集成了过流、过温保护功能，当负载超过额定扭矩或者温度过高时，会自动限制输出功率，避免舵机出现烧毁的问题，这一设计也降低了设备调试阶段的损坏风险。
