复古小型航模汽油动力装置结构设计

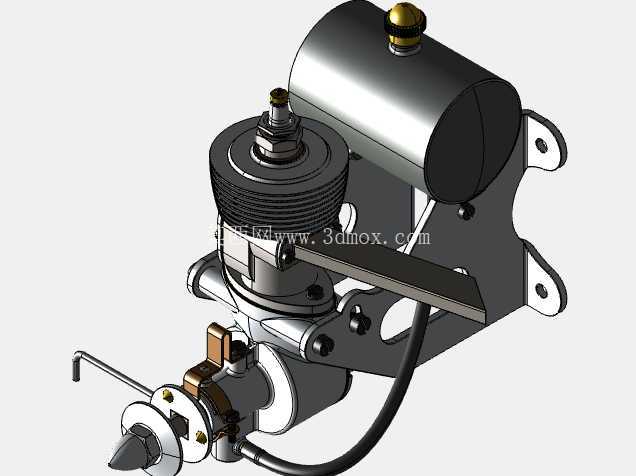

　　这款小型汽油动力装置主要面向轻量型固定翼航模的动力配套场景，在航模动力选型中，这类单缸活塞式汽油动力相比同级别甲醇动力，具备燃料易获取、续航时长更长、输出扭矩曲线更平缓的特点，适合需要长时滞空的像真航模、复古航模的动力配置需求。从结构设计来看，整机采用单缸侧置气门的布局，缸体部分设置了密集的环形散热鳍片，依靠飞行过程中的迎面气流完成散热，无需额外加装散热风扇，既降低了整机自重，也减少了动力输出过程中的额外负载。缸头位置集成了火花塞安装位，点火模块的走线沿缸体侧面的金属支架排布，避免飞行过程中气流扰动导致线束松脱，同时金属支架兼顾了油箱与缸体的连接固定作用。

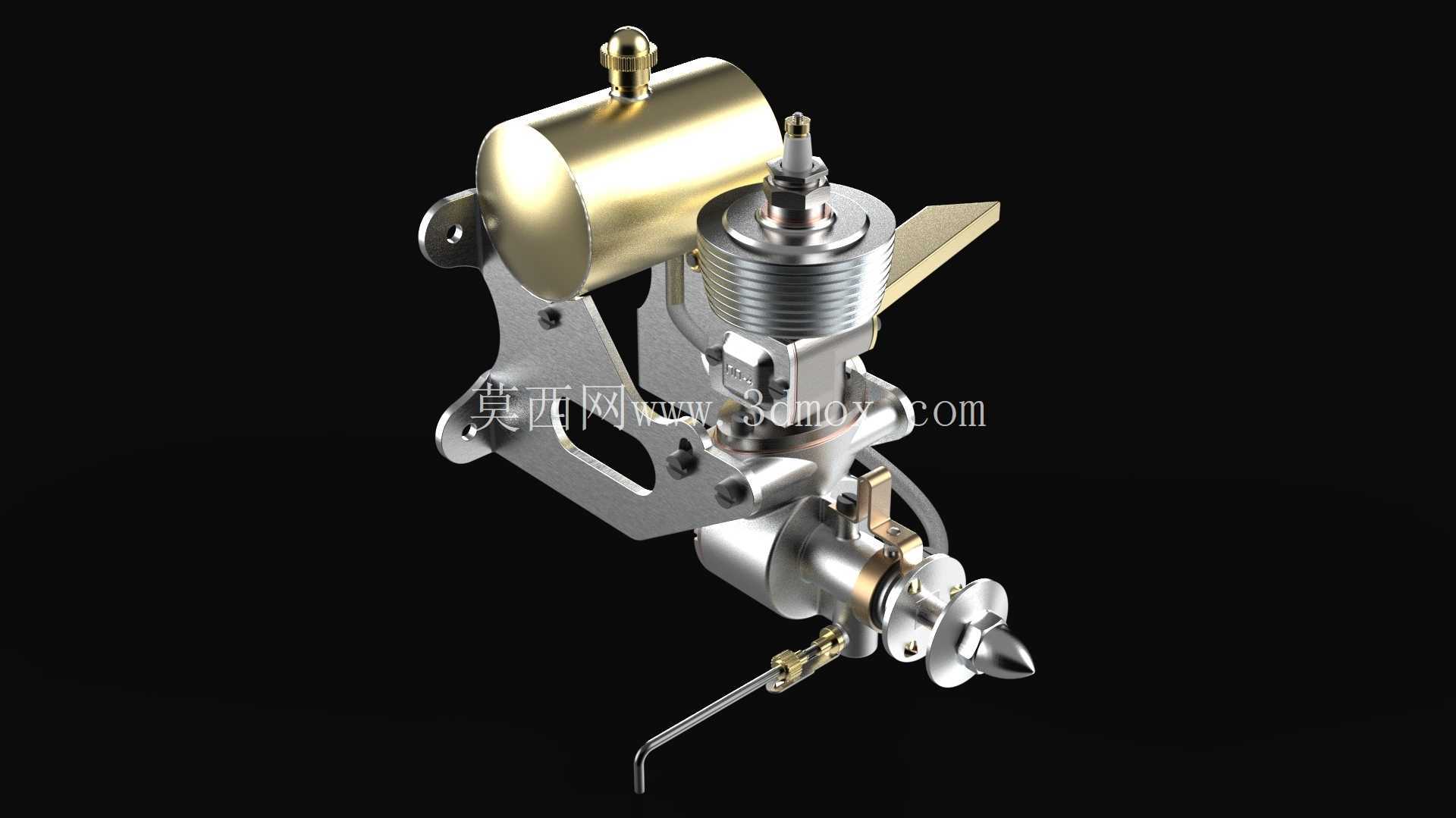

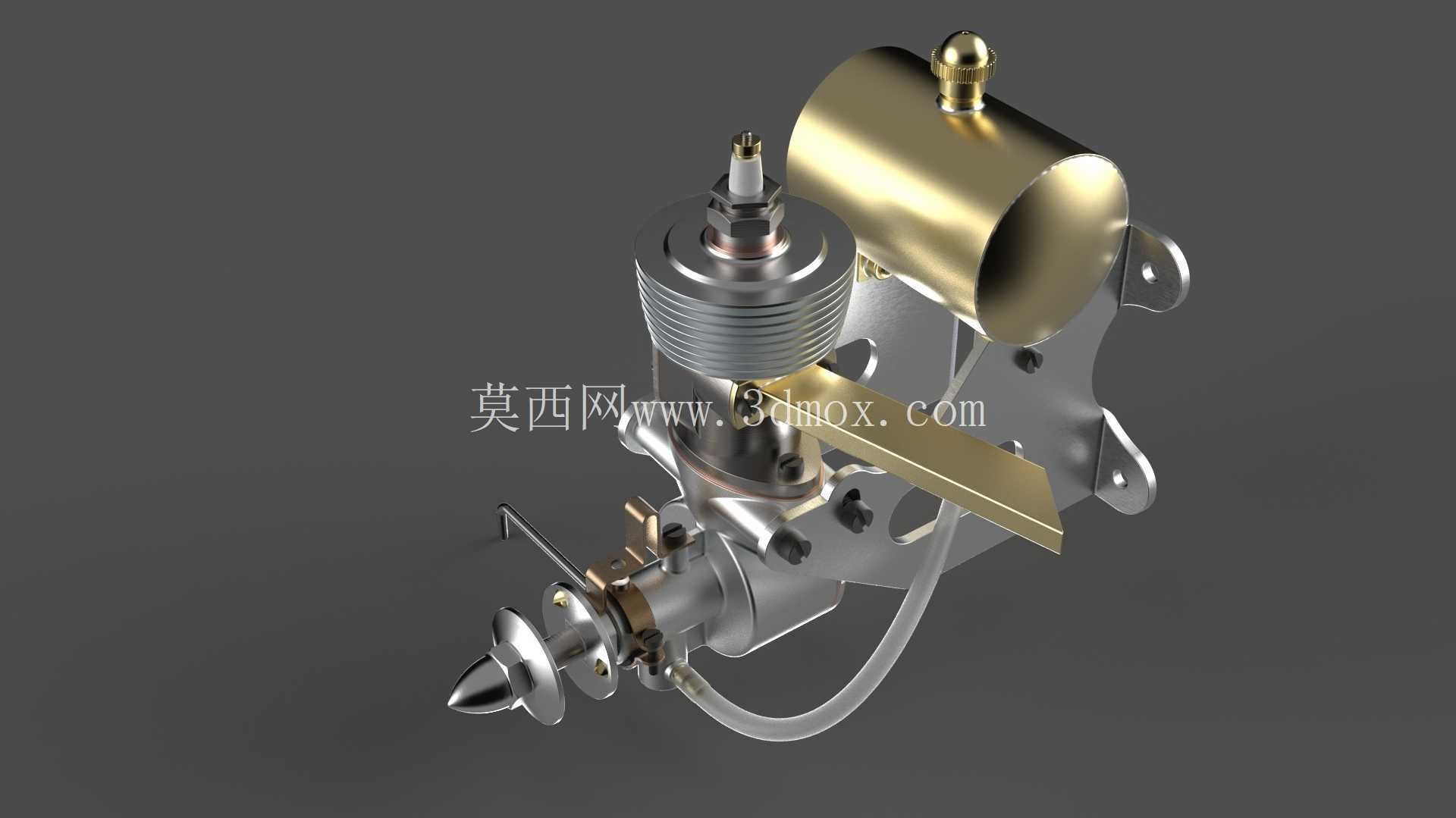

　　上部的圆柱形黄铜材质油箱采用重力供油结构，出油口通过耐油橡胶管路连接至化油器进气端，管路走向避开了缸体高温区域，防止长期高温环境下管路老化渗油，油箱顶部设置了通气阀与加油口，通气阀的位置经过布局优化，在航模做横滚、俯冲等大姿态机动动作时，不会出现燃油溢出的问题。前端的输出轴集成了螺旋桨安装座，安装座端面设置了定位销孔，可适配不同规格的木质、尼龙螺旋桨，输出轴的轴承采用双列深沟球轴承，可承受螺旋桨高速旋转产生的径向载荷与机动动作带来的轴向冲击，降低长期运行后的轴系旷量。

　　整机的安装支架采用冲压成型的金属薄板结构，支架上预留了多组安装孔位，可适配不同机身宽度的航模安装需求，安装孔位周边做了翻边加强处理，避免螺栓紧固时出现应力集中导致支架变形。化油器部分集成了油门调节摇臂，摇臂的转动角度经过限位设计，可匹配航模舵机的行程范围，无需额外加装行程限位结构，降低装机调试的复杂度。整机的运动部件做了轻量化处理，活塞采用铝合金材质，连杆采用高强度合金钢加工，在保证结构强度的前提下尽可能降低往复运动部件的重量，减少高速运转时的振动，提升动力输出的平顺性。

　　从安装边界来看，整机的径向最大尺寸集中在油箱与缸体散热鳍片区域，轴向长度从螺旋桨安装座端面到油箱尾部的尺寸适配轻量级航模的机头舱空间，安装时需注意缸体散热鳍片与机身蒙皮之间预留足够的通风间隙，保证迎面气流可顺利流经散热鳍片带走热量，同时油箱的安装高度略高于化油器进油口，保证重力供油的顺畅性，避免大油门工况下出现供油不足导致的动力中断。在实际装机应用中，这类动力装置的输出转速区间适配小直径大螺距螺旋桨，可在较低转速下提供足够的静拉力，适合像真复古航模的低速飞行需求，相比电动动力系统，无需携带大重量锂电池，也不存在电池过放导致的动力骤降问题，更适合长距离航线飞行的航模场景。结构设计上没有采用复杂的增压结构，依靠自然吸气完成进气，整体结构简单可靠，日常维护仅需定期清理火花塞积碳、检查管路密封性即可，对航模爱好者的维护能力要求较低。整机的外露金属部件没有做多余的装饰性涂层，黄铜材质的油箱与金属原色的缸体、支架搭配，还原了早期小型航空发动机的外观质感，适配复古像真航模的外观还原需求，安装支架的外形也做了圆弧过渡处理，没有尖锐的棱角，避免装机过程中划伤机身蒙皮或者布线。
