轻量化优化型电动连接支架结构设计

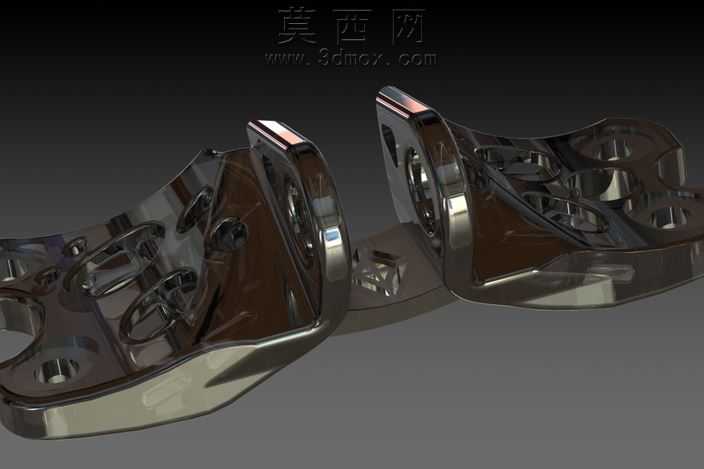

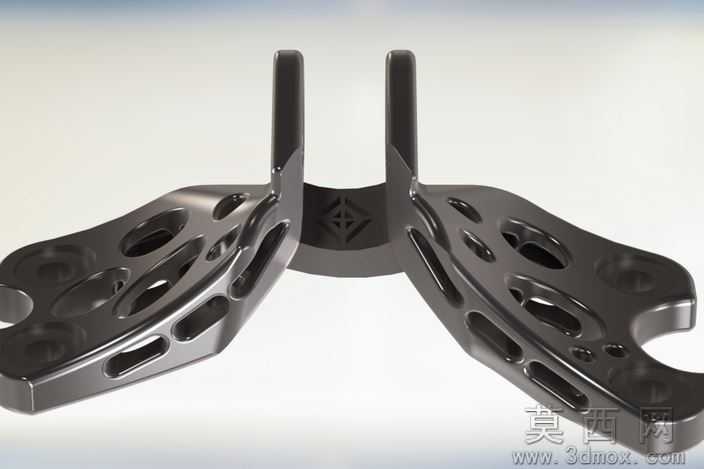

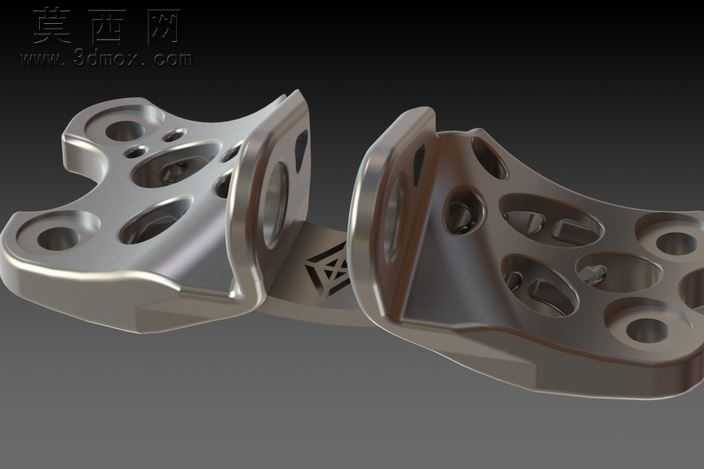

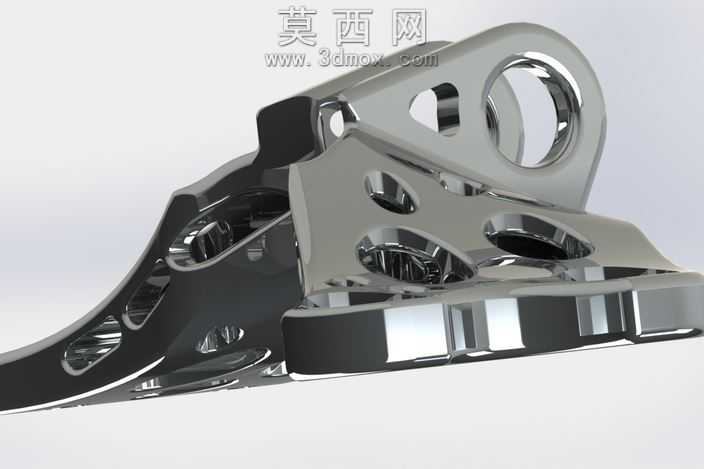

本款电动支架采用三维参数化建模方式完成整体结构搭建，建模过程中针对支架的安装定位孔、铰接配合面、载荷承载区域做了全参数化关联设计，保证后续结构迭代时可快速调整尺寸参数，无需重复绘制基础特征。模型渲染阶段采用高反光金属材质，还原了支架经过精密机加工后的金属光泽质感，通过调整环境光遮蔽参数与反射强度，清晰呈现出支架表面的曲面过渡细节与棱角加工特征，让整体视觉效果更贴近实际加工后的成品状态。结构设计上以轻量化为核心目标，在保证结构强度满足工况要求的前提下，对非承载区域做了大量的材料去除优化，原始零件质量为2051.66克，经过多轮拓扑优化与结构调整后，最终成品质量为554克，整体减重比例达到73%，大幅降低了材料成本与成品自重。设计过程中针对三种不同的载荷工况做了有限元力学仿真验证，第一种加载条件下支架最大应力为99ksi，第二种加载条件下最大应力为105.2ksi，第三种加载条件下最大应力为106.9ksi，所有工况下的应力值均低于材料的屈服强度阈值130ksi，满足结构安全使用要求。设计初期曾尝试将支架拆分为两个独立部件进行组合装配，后续为了提升垂直载荷作用下的结构稳定性，调整为一体化成型结构，同时针对螺栓头部的接触区域做了固定几何关系约束，保证仿真分析结果的准确性。对于支架上部分时间占比较低的载荷作用区域，也针对性做了材料削减处理，不会对整体结构的刚性与使用寿命产生不利影响。整个建模过程严格遵循装配配合要求，所有铰接孔位、安装面的尺寸公差都预留了实际加工的余量，可直接对接后续的加工生产流程，模型的结构细节完整还原了设计阶段的所有优化特征，清晰展现了轻量化设计在机械结构件上的应用效果。
