老式机械硬盘磁头驱动传动臂结构设计

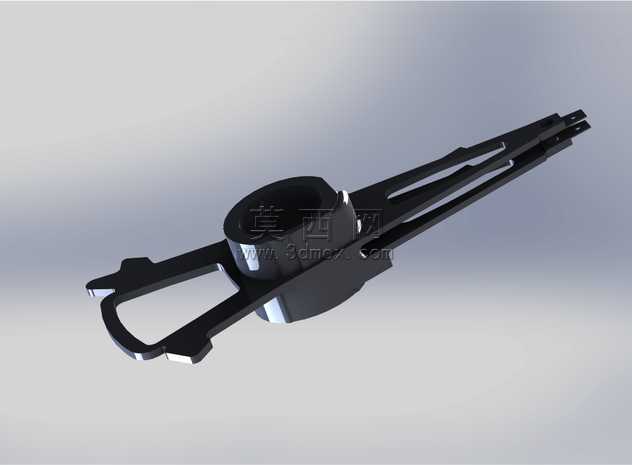

本作品为老式机械硬盘磁头驱动传动臂的三维建模设计，建模过程以1998年生产的3GB容量机械硬盘内的实体传动臂为测绘原型，完整还原了该精密传动构件的全部结构细节。建模阶段首先对实体零件进行多维度尺寸测绘，梳理传动臂的整体轮廓与各功能区域的尺寸关联，采用参数化建模方式依次构建各特征：首先创建中部的轴套基座结构，该部分为传动臂的旋转支撑核心，内孔尺寸严格匹配硬盘主轴电机的转轴公差，轴套外壁做了加厚处理以保障旋转过程中的结构强度，避免高速寻道时产生形变影响磁头定位精度。随后延伸构建双侧的长臂结构，臂身采用了镂空减重设计，在不降低结构刚性的前提下尽可能减少零件自重，降低驱动电机的负载，同时提升传动响应速度，臂身的加强筋沿受力方向布置，可抵消磁头快速移动时产生的惯性力矩，避免臂身出现震颤。臂端的磁头安装位做了精准的卡位结构设计，可适配对应型号的磁头组件，安装面的平面度公差控制在微米级，保障磁头安装后与盘片的平行度符合读写要求。材质渲染阶段，主体采用黑色哑光硬质工程塑料搭配局部金属质感的轴套衬套，还原了原厂零件的真实材质表现，表面做了细微的磨砂质感处理，避免渲染效果过于塑料化，同时还原了零件边缘的倒角与圆角细节，所有锐边均做了0.1mm的倒角处理，既符合精密零件的加工工艺要求，也避免应力集中导致的零件断裂。设计过程中充分考量了该零件的实际工作场景：机械硬盘工作时传动臂需要在盘片上方做高频高速的往复摆动，因此结构设计上兼顾了轻量化与高刚性的平衡，镂空结构的排布经过力学仿真验证，可在自重降低30%的前提下保持与实心结构相当的抗扭强度，轴套部分内嵌金属衬套，减少长期旋转产生的磨损，延长零件使用寿命。整体建模完整还原了老式硬盘传动臂的全部结构特征，可用于机械结构教学、精密传动设计参考、复古数码产品拆解研究等场景，所有特征均为可编辑参数，可根据不同型号硬盘的尺寸需求进行快速调整修改。
