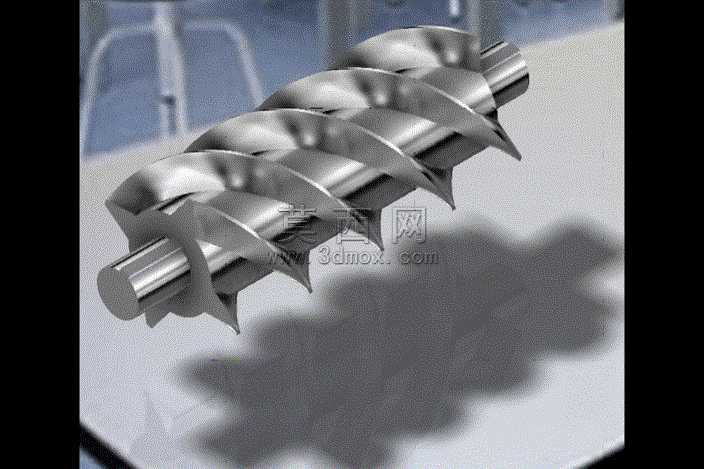

螺旋输送转子三维结构设计模型

本模型为螺旋输送类核心转子构件，采用三维参数化建模方式完成整体结构搭建，建模过程中首先完成中心传动轴的基准特征创建，以圆柱基体为核心定位基准，沿轴向绘制螺旋引导线，精准控制螺旋导程、升角与叶片截面轮廓参数，保证螺旋叶片的连续曲面过渡顺滑无畸变。建模阶段对叶片与中心轴的衔接部位做了一体化布尔运算处理，消除了拼接缝隙，还原实际加工中焊接或整体铣削成型的结构状态，叶片边缘做了微小倒角处理，既符合实际零件的加工工艺要求，也避免了尖锐棱边带来的应力集中问题。渲染阶段采用金属哑光材质赋予整体构件，模拟不锈钢机加工后的表面质感，调整环境光与漫反射参数，让金属表面的光影层次自然呈现，螺旋曲面的明暗过渡能够清晰展现叶片的螺旋走向与曲面弧度，背景采用浅素色基底搭配柔和投影，突出构件本身的结构特征，避免多余元素干扰结构展示。从结构设计逻辑来看，该转子的螺旋叶片等距排布于中心轴外侧，工作时随轴体同步转动，可通过螺旋面的推力推动物料沿轴向移动，适用于粉体、颗粒类物料的输送场景，建模时严格控制叶片的轴向间距与径向尺寸比例，保证螺旋面的推送角度符合物料输送的力学要求，中心轴两端预留的装配轴段做了公差适配的结构简化，可直接对接轴承与动力输入构件。整体模型的曲面质量经过多次校验，不存在破面、重叠面等几何错误，各特征参数可根据实际输送需求调整修改，能够直接用于后续的工程图生成、装配模拟或运动仿真环节，完整还原了螺旋输送转子的核心结构特征与工艺细节。
