带花键轴段的螺旋锥齿轮结构设计

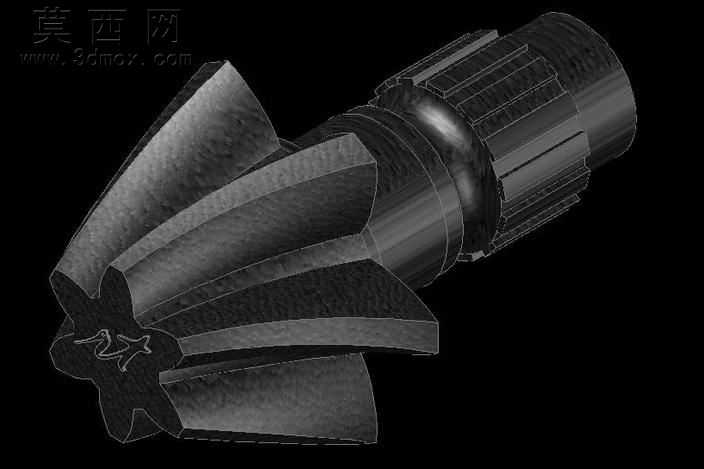

该模型为集成花键轴段的螺旋锥齿轮三维结构，建模过程中首先基于齿轮啮合原理确定螺旋锥齿轮的基本参数，包括齿形模数、螺旋角、压力角、齿数等核心几何参数，通过参数化建模方式生成渐开线齿廓曲线，再沿螺旋引导线扫掠形成螺旋齿面，对齿顶、齿根过渡区域进行圆角处理以消除应力集中隐患。轴段部分采用阶梯轴结构设计，一端集成螺旋锥齿轮本体，另一端加工有外花键结构，花键的齿形、键数、配合公差均按照传动扭矩需求进行匹配设计，轴肩位置设置有退刀槽与定位轴颈，可满足轴承安装、轴向定位的装配需求。建模过程中对齿轮与轴的连接过渡区域做了强化结构处理，避免传动过程中该位置出现应力断裂问题，所有回转面均保证同轴度公差要求，齿面部分做了精细化曲面处理，还原真实螺旋锥齿轮的齿面弧度与啮合接触面形态。渲染阶段采用金属材质模拟合金钢锻件的质感，对齿面做轻微磨砂处理以体现机加工后的表面纹理，轴段与花键部分赋予不同的粗糙度表现以区分加工工序差异，背景采用纯黑底色突出齿轮的结构轮廓，通过多角度布光展现齿形的螺旋走向与花键的齿部细节，整体模型严格按照机械加工工艺要求进行结构还原，可用于传动系统装配仿真、有限元受力分析、加工工艺规划等场景，也可作为机械设计教学中螺旋齿轮传动结构的演示案例，帮助理解螺旋锥齿轮与花键轴集成设计的结构优势与传动特点。
