管螺纹螺柱附加支撑结构概念设计

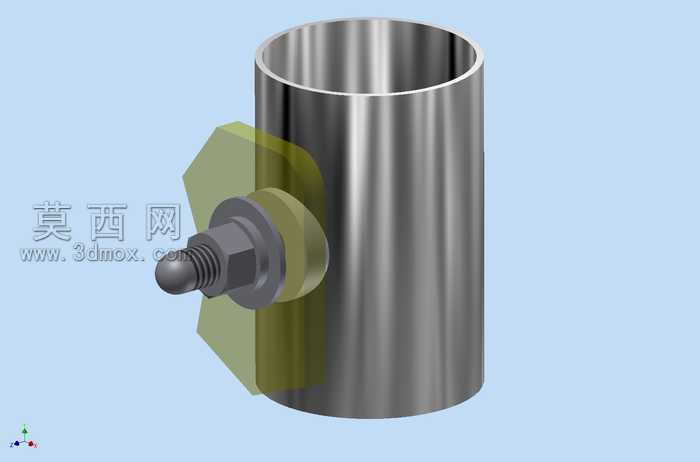

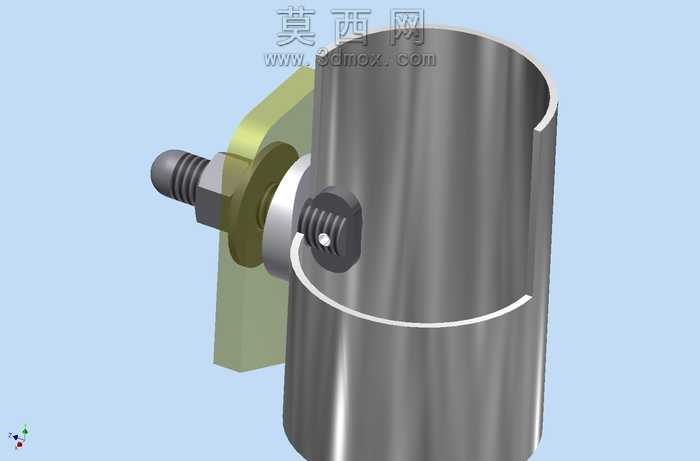

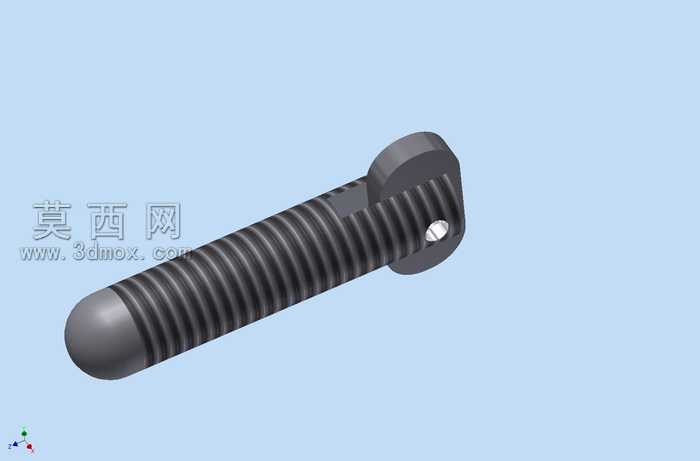

本作品为管螺纹螺柱附加支撑结构的概念三维设计，整体建模过程围绕薄壁管件侧壁的附加支撑安装需求展开，首先在三维建模环境中完成基准坐标系搭建，以薄壁金属圆管作为核心基体，先绘制圆管的内外径截面轮廓，通过拉伸命令生成指定长度的管体模型，为管体赋予抛光不锈钢材质，调整材质的金属度、粗糙度参数，还原金属管件表面的高光反射与细腻金属质感，渲染阶段采用柔和的环境光搭配定向主光源，凸显管体圆柱面的光影过渡效果。针对侧壁支撑结构，先在管体侧壁定位安装孔位，绘制贯穿管壁的通孔轮廓，随后构建管外侧的六角形锁紧垫块、密封垫片以及管螺纹螺柱组件，螺柱端部设计为圆头导向结构，螺纹段采用标准管螺纹牙型参数通过螺旋扫描命令生成，确保螺纹参数符合通用紧固件规范，螺柱与垫片、垫块的装配关系完全按照实际安装逻辑约束，还原螺柱穿过管壁后通过螺母锁紧的完整结构形态。设计思路源于日常场景中薄壁管件需要额外加装支撑附件的需求，常见于地铁扶手、公共汽车管件支架、航天设备薄壁管路附加固定等场景，该结构仅需在管壁单侧开设通孔，螺柱从外侧穿入后在管内侧搭配标准螺母锁紧即可完成固定，无需在管壁两侧进行复杂的焊接或法兰加工，既降低了薄壁管的加工难度，也避免了焊接带来的管壁变形问题，同时六角垫块可以增大螺柱与管壁的接触面积，分散锁紧压力，防止薄壁管局部受压变形，垫片则起到密封防松的作用，整体结构简单紧凑，安装便捷，具备较强的实际应用参考价值。渲染过程中为非金属垫块赋予橄榄绿工程塑料材质，螺母与螺柱同采用金属材质，通过不同材质的色彩与质感区分，清晰展现各部件的装配层次，背景选用浅天蓝色纯色背景，避免多余元素干扰结构展示，视角选取斜向等轴测视角，可同时观察到管体形态、外侧螺柱组件以及内侧锁紧结构的相对位置关系，完整呈现整个支撑结构的装配逻辑与形态特征。
