SMC带导杆薄型气缸三维参数化模型

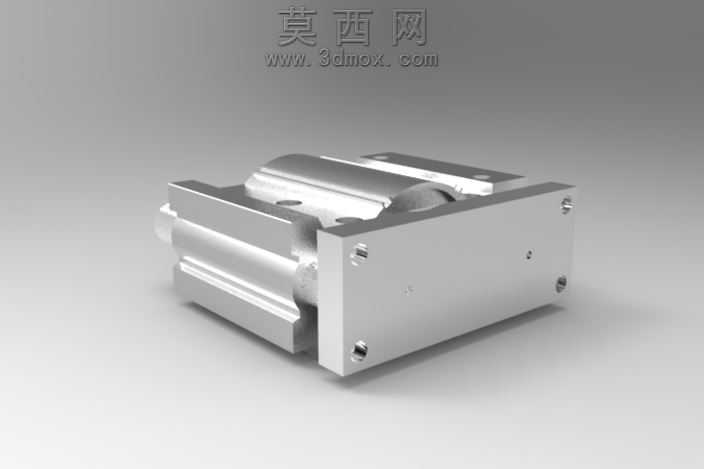

该作品为SMC品牌MGPM系列带导杆薄型气缸的全参数化三维模型，建模过程严格遵循SMC官方产品样本的尺寸规范，将全系列不同行程、不同缸径的规格参数整合至单一装配文件中，使用者可通过调整参数快速切换对应规格的气缸模型，无需重复搭建基础结构。建模阶段首先梳理气缸的核心组成结构，分为缸体主体、内置活塞杆、双侧导向导杆、端盖固定块、安装定位孔位几个核心模块，各模块间采用全约束装配关系，保证参数调整时各部件的相对位置、配合公差不会出现错位。缸体部分采用拉伸加切除的建模方式还原挤压铝合金型材的原生外形，表面的安装孔位、定位槽严格按照样本标注的形位公差制作，导杆与缸体的配合段做了公差预留的结构示意，还原真实产品的滑动配合间隙。渲染阶段采用金属材质组进行表现，缸体赋予哑光铝合金材质，还原工业铝型材表面经氧化处理后的细腻磨砂质感，导杆与活塞杆部分赋予抛光不锈钢材质，通过调整粗糙度参数表现金属表面的高光反射特性，端盖的固定螺丝采用镀锌钢材材质，区分不同金属部件的质感差异。场景布光采用三点布光逻辑，主光源从侧上方打亮气缸主体轮廓，辅光源补全暗部细节避免结构死黑，背景采用渐变浅灰色调突出金属部件的轮廓层次，最终渲染效果清晰呈现气缸的整体外形、安装孔位分布、导杆伸出结构，可直接用于自动化设备的布局设计、工装夹具的方案校验、气动回路的装配示意，参数化的设计逻辑也大幅提升了模型的复用性，适配不同设计场景下的规格选型需求。
