多槽式传动滑轮结构三维设计

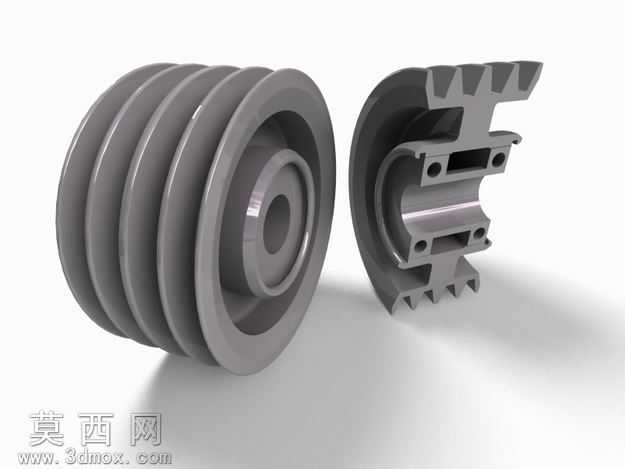

本作品为多槽式传动滑轮的三维数字化设计成果，建模阶段严格遵循机械传动件的通用设计规范，先通过草图绘制完成滑轮的截面轮廓绘制，精准标定轮槽的角度、深度、节圆直径等核心参数，再通过回转特征生成滑轮的基础基体，后续依次完成轮毂安装孔、减重槽、定位卡槽等细节结构的建模，同时同步构建了滑轮的剖面剖切展示模型，可直观呈现内部的腔体结构、加强筋布局以及安装配合面的设计细节。材质渲染阶段，针对滑轮的金属材质特性，调整了漫反射、粗糙度、金属度参数，还原出铸铁类传动件的哑光金属质感，同时添加了柔和的环境光影效果，让轮槽的曲面过渡、边角的倒角细节都能清晰呈现，剖切模型部分对金属切面做了差异化的材质处理，区分出实体结构与中空腔体的视觉差异。结构设计上，多道平行轮槽可同时适配多根传动带，实现单轮多路动力传输的功能，轮毂部位的阶梯孔设计可适配不同规格的安装轴，轮体内部的镂空减重结构在保证整体结构强度的前提下，有效降低了滑轮自身重量，减少传动过程中的转动惯量，轮缘与轮槽的过渡处均做了圆角处理，避免应力集中导致的轮体开裂问题，同时能减少传动带的磨损，延长配套传动件的使用寿命。设计过程中充分考量了滑轮的实际装配需求，所有配合尺寸均按照通用机械传动的公差标准预留了合理的装配间隙，剖切展示模型可帮助使用者快速理解滑轮的内部构造，方便后续的工程出图、加工生产以及装配调试工作，整体模型参数化特征完整，可根据实际使用需求调整轮槽数量、轮体直径、安装孔尺寸等参数，适配不同的传动场景。
