封闭型直线运动轴承系列规格三维模型

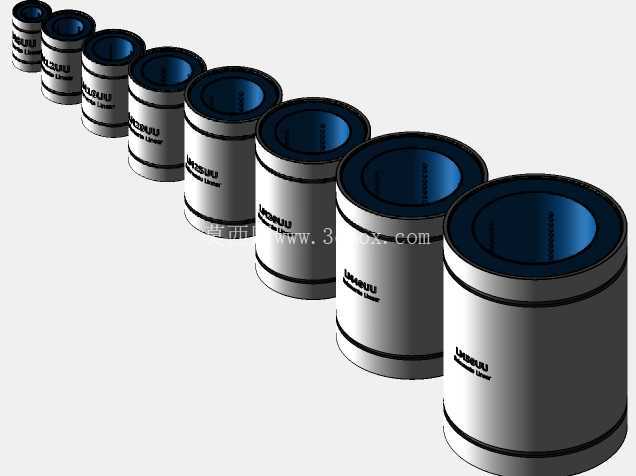

　　这套封闭型直线运动轴承覆盖LM08UU至LM50UU全系列规格，是直线运动系统里承担低摩擦往复导向的核心基础元件，日常选型中常配套硬轴光轴使用，在各类需要直线往复动作的设备结构里都能见到它的身影。从应用场景来看，小规格的LM08、LM12型号多用于桌面级自动化检测设备、小型点胶工位的滑台导向，这类场景负载轻、运动行程短，对导向件的运行顺滑度要求较高，封闭结构的设计可以避免车间内的细微粉尘、加工碎屑进入轴承内部的滚珠滚道，延长维护周期；中等规格的LM16、LM20、LM25型号是通用自动化设备里的常用选型，常见于皮带输送线的挡料调节机构、包装设备的推料工位、非标工装的滑移定位结构，这类场景下轴承需要承受一定的径向负载，同时兼顾往复运动的响应速度，封闭外壳的刚性结构可以在安装时提供更好的支撑强度，避免压装过程中保持架变形；大规格的LM30、LM40、LM50型号多用于重载类的直线导向场景，比如大型板材切割设备的横梁导向、物流分拣线的重型滑移架、木工机械的进给机构，这类场景下运动部件自重较大，封闭结构的轴承外壳可以更好地分散滚珠承受的径向载荷，避免滚道局部应力集中导致的早期磨损。

　　从功能特性来看，该系列轴承为标准封闭型直线球轴承结构，内部采用保持架均匀排布钢球，钢球在外壳与光轴之间做循环滚动，将传统滑动摩擦转化为滚动摩擦，大幅降低运动过程中的摩擦阻力，运行时的摩擦系数仅为滑动导向结构的1/40左右，低速运动时无爬行现象，可实现微米级的重复定位精度。封闭端的密封结构采用双唇口设计，内侧唇口贴合光轴表面，可阻挡外部杂质进入轴承内部，外侧唇口可防止轴承内部的润滑脂外泄，日常使用中仅需定期补充锂基润滑脂即可维持稳定运行，无需复杂的维护操作。轴承外壳采用轴承钢精加工后淬火处理，硬度达到HRC60以上，滚道表面粗糙度控制在Ra0.8以内，可保证钢球滚动时的平稳性，减少运行过程中的振动与噪音。

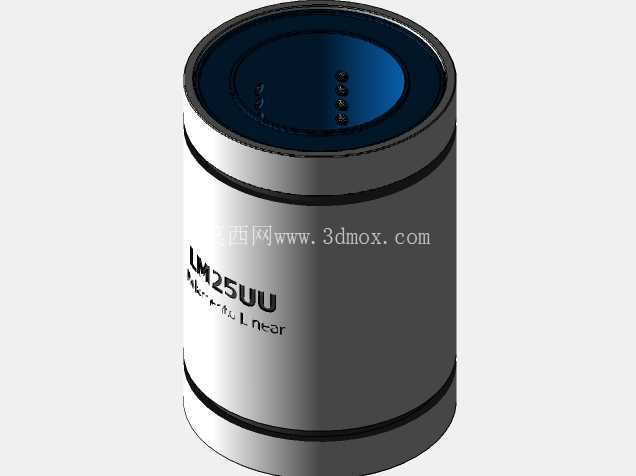

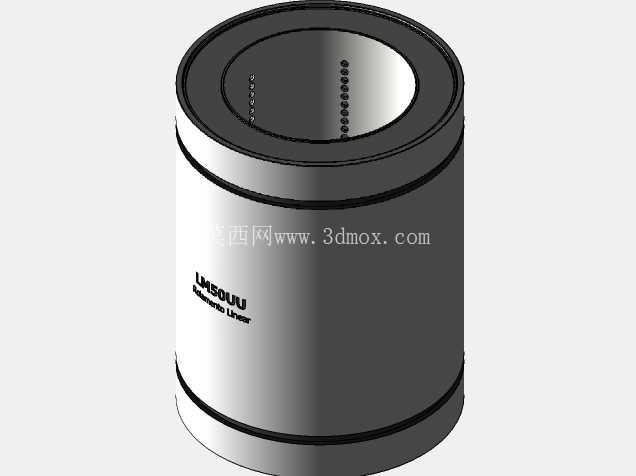

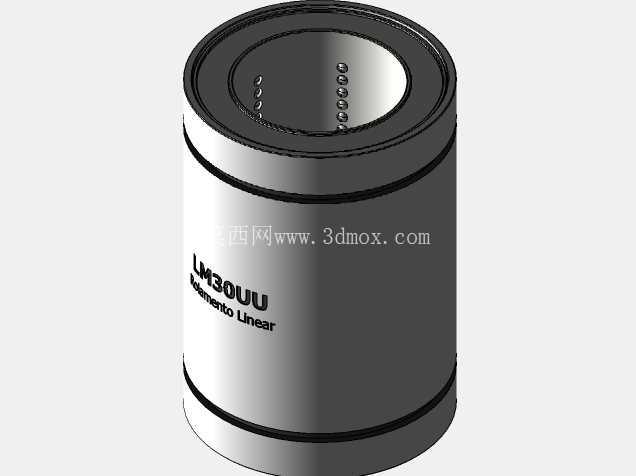

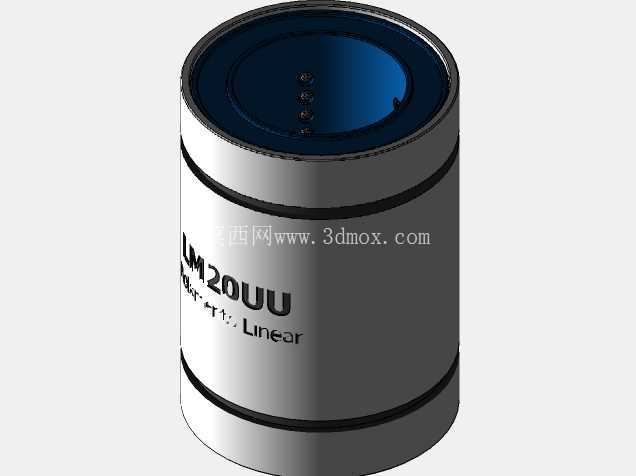

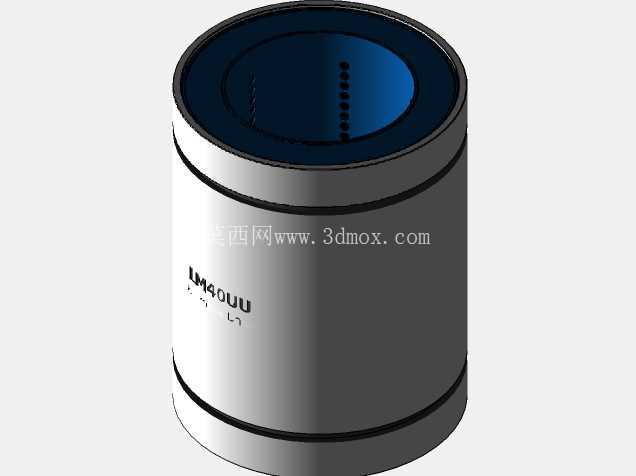

　　从设计思路来看，该系列模型严格遵循公制直线轴承的标准安装尺寸规范，所有规格的轴承内径与对应公称直径的光轴为间隙配合，安装时可直接压入对应公差的安装座孔内，无需额外调整配合间隙。建模过程中还原了轴承的所有结构细节，包括外壳的定位卡槽、保持架的钢球排布槽、密封端盖的卡扣结构，同时对不同规格的外形尺寸做了参数化区分：LM08UU内径8mm、外径15mm、长度24mm，LM12UU内径12mm、外径21mm、长度30mm，LM16UU内径16mm、外径28mm、长度37mm，LM20UU内径20mm、外径32mm、长度42mm，LM25UU内径25mm、外径40mm、长度59mm，LM30UU内径30mm、外径45mm、长度64mm，LM40UU内径40mm、外径60mm、长度80mm，LM50UU内径50mm、外径80mm、长度100mm，所有尺寸公差均符合行业通用标准，可直接用于设备的整体装配干涉检查，也可作为选型时的尺寸参考。安装边界方面，该系列轴承的安装座孔推荐采用H7公差，压装时需使用专用工装均匀施力于轴承外圈端面，禁止通过敲击内圈或钢球的方式压装，避免内部结构变形；配套光轴推荐采用g6公差的表面淬火硬轴，表面硬度不低于HRC60，表面粗糙度不高于Ra0.8，可最大化发挥轴承的负载能力与使用寿命；轴承的允许使用温度范围为-20℃至80℃，超出该温度范围时需更换耐高温密封件与特种润滑脂，避免密封件老化失效或润滑脂性能下降。在实际装配设计中，单根光轴上通常配置两个同规格轴承作为导向支撑，两个轴承的间距需根据运动部件的悬臂长度调整，悬臂长度不宜超过轴承间距的1/2，避免运动过程中出现卡滞或偏磨现象；如果设备运行环境中存在大量切削液或腐蚀性介质，还可在轴承外侧加装额外的防尘护套，进一步提升防护等级。
