带安装支座的集成式球轴承组件

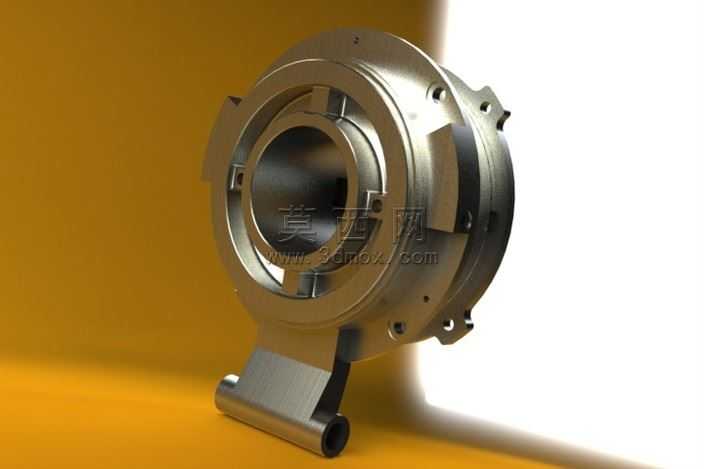

该三维模型采用SolidWorks软件完成全参数化建模，整体为集成安装支座的球轴承结构，建模过程中首先对轴承内圈、外圈、滚动体、保持架的核心结构进行参数化绘制，严格遵循球轴承的通用尺寸规范，保证滚道曲率、滚动体排布间隙符合实际机械设计的公差要求，后续通过布尔运算、特征阵列等操作完成支座部分的结构构建，支座与轴承外圈采用一体化集成设计，底部设置带安装孔的支撑脚，侧面预留定位安装凸台与螺纹孔位，可直接适配对应设备的安装基面，无需额外设计转接固定件。模型渲染阶段采用金属材质体系，轴承主体赋予高反光的铬钢材质，调整材质粗糙度、反射率参数模拟真实轴承的金属质感，支座部分做细微的材质差异处理，轻微降低反光度区分结构边界，场景采用暖黄色渐变背景，搭配定向光源打光，突出轴承滚道、安装孔位的细节结构，阴影参数调整为软阴影，增强模型的立体层次感。结构设计上，该轴承组件将支承功能与安装固定功能整合为一体，内圈可适配对应直径的旋转轴，外圈与支座的集成结构可承受径向载荷与一定的轴向载荷，底部支撑脚的圆弧过渡设计可降低安装应力集中，侧面的凸台结构可实现安装时的周向定位，避免轴承工作过程中出现外圈打滑的问题。设计思路围绕简化安装流程、提升结构集成度展开，摒弃传统轴承需要额外搭配轴承座的分体式设计，减少装配环节的零件数量，降低装配误差累积，同时一体化结构可提升整体刚性，适用于对安装空间有紧凑要求、需要快速装配的中小型传动场景，模型所有特征均保留可编辑参数，可根据实际使用需求调整轴承内径、支座安装孔距、整体高度等关键尺寸，适配不同的设备安装要求。
