NEMA17规格42型步进电机三维结构模型

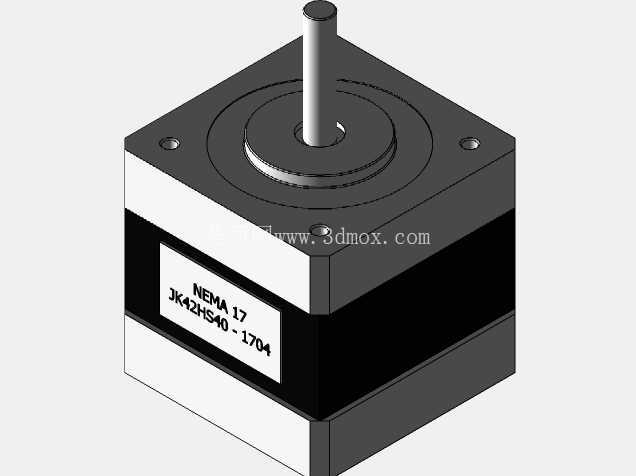

　　做小型自动化设备结构设计的工程师，对NEMA17规格的步进电机肯定不会陌生，这类42机座的步进电机，是桌面级3D打印机、小型雕刻机、桌面机械臂、轻载传送带送料机构里最常用的执行元件，这次建模的这款JK42HS40-1704型号步进电机，完全按照实物的安装边界、外形尺寸做了1:1的还原，能直接导入装配体里做干涉检查、安装位匹配，不用再反复核对样本尺寸改模型。

　　从实际选型使用的角度说，这款电机的机座是标准42mm见方的结构，四个安装孔的孔位完全遵循NEMA17的标准规范，孔距是31mm，安装孔采用M3螺纹规格，输出轴的直径是5mm，轴伸长度24mm，轴端做了平扁位处理，方便配套同步轮、联轴器的时候做周向固定，不会出现传动打滑的问题。建模的时候特意把机身的叠片层结构、端盖的定位止口、出线端的结构都做了还原，不是那种简化到只剩方块的示意模型，做装配的时候能准确核对电机和安装支架的配合间隙，比如端盖突出的定位凸台尺寸，刚好能卡进安装板的定位孔里，保证电机输出轴和传动机构的同轴度，避免因为安装偏心导致的轴承受力不均、电机运行抖动的问题。

　　实际应用场景里，这款电机的机身长度是40mm，保持扭矩能到0.4N·m左右，足够驱动轻载的直线运动模组，比如3D打印机的X/Y轴运动、小型点胶机的工位切换、自动锁螺丝机的送料轴传动，都能选这个规格的电机。建模的时候特意考虑了不同设计场景的使用需求，把电机的标签区域、外壳的黑白配色分区都做了区分，做设备渲染出图的时候不用再额外给模型分材质，直接赋予对应的材质参数就能出效果，机身侧面的标签位置也留了足够的平面区域，后续如果要替换成自己选型的型号标签也很方便。

　　从设计思路上来说，做这个模型的时候没有做不必要的细节简化，也没有过度建模增加文件体量，比如电机内部的定子转子、绕组结构没有做出来，毕竟做设备整体装配的时候，外部安装尺寸才是结构工程师最关心的部分，内部结构不会影响外围的结构设计，但是所有和安装、干涉相关的外部特征都完整保留了：输出轴的卡簧槽位置、端盖的固定螺丝沉孔深度、机身的倒角尺寸，都和实物测量的尺寸保持一致。之前做项目的时候遇到过好几次用了简化电机模型，结果实际装机的时候电机出线端和设备护板干涉，或者输出轴长度不够，联轴器没法固定的问题，所以做这个模型的时候，特意把所有会影响装配的尺寸都做了精准还原，比如电机尾部的出线位置突出高度，也按照实物做了建模，设计走线槽或者护罩的时候，能提前预留足够的空间，不会出现装机的时候才发现空间不够的问题。

　　另外这款电机的安装面平面度要求，在建模的时候也通过特征做了体现，安装端面没有做多余的凸起结构，和安装板贴合的区域是完整的平面，能保证电机安装之后的垂直度，避免输出轴出现偏摆。对于做小型自动化设备的工程师来说，这类标准件的三维模型准确度，直接影响整体设计的效率，不用每次拿到新的电机样本都自己从头画模型，直接用这个精准的模型就能快速完成装配布局，核对所有安装边界的尺寸，减少设计阶段的出错概率。比如做桌面型雕刻机的时候，用这个模型配合同步轮、直线导轨的模型做装配，能准确计算出同步带的中心距，提前选好合适长度的同步带，也能核对电机安装之后和龙门架的间隙，避免运动过程中电机和机架发生碰撞。还有做小型传送带输送机构的时候，这个电机的尺寸刚好能配套20系列或者30系列的铝型材安装，建模的时候已经把安装孔的位置和铝型材的槽位做了匹配验证，直接用M3螺丝加T型螺母就能完成固定，不用额外做转接板，能简化设备的整体结构。
