12V直流减速齿轮电机结构设计

　　这款集成齿轮减速单元的12V直流动力部件，在小型移动机器人、桌面级智能玩具、小型自动化执行机构的设计选型中出镜率极高，很多做小型移动平台开发的结构工程师，在做轮系动力匹配时，最先接触的就是这类集成度极高的减速动力单元，不用单独设计减速箱的齿轮啮合、箱体密封结构，能大幅缩短原型机的开发周期。从结构设计逻辑来看，这类集成式减速电机把直流有刷电机本体和行星/平行轴减速齿轮组做了同轴集成，动力从电机转子轴输出后，直接进入前端的减速箱腔体，经过多级齿轮减速后从输出轴传递扭矩，整个动力传递路径都被封闭在金属+工程塑料的复合壳体内，不需要额外做传动防护，能避免日常使用中灰尘、纤维杂物卡入齿轮啮合间隙导致的传动卡滞。

　　做安装结构设计时需要重点关注几个边界尺寸：首先是减速端的安装基准面，也就是输出轴根部的圆形法兰端面，这个面是整个动力单元的安装定位基准，设计安装座时要保证这个面和安装板完全贴合，避免输出轴受径向力时出现偏摆；其次是输出轴的轴径与连接结构，这款电机输出轴带扁位与内螺纹孔，和车轮、传动摇臂连接时，既可以通过侧面顶丝锁紧在轴的扁位上传递扭矩，也可以通过轴端内螺纹锁止垫片防止连接件轴向窜动，不需要额外做轴端挡圈的安装槽，简化了配套连接件的加工工序。

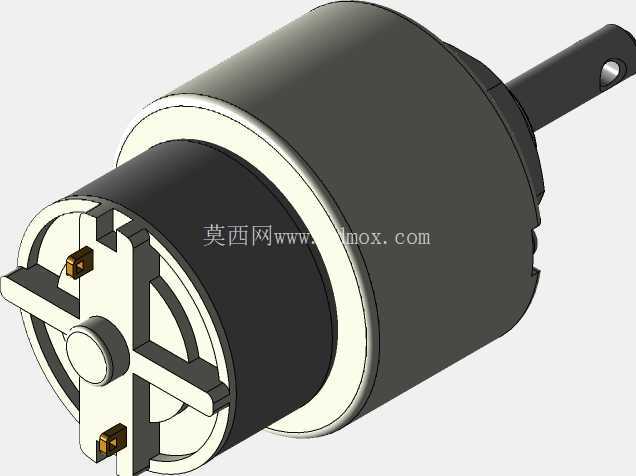

　　从实际使用场景来看，这类减速电机的空载转速与负载扭矩匹配，刚好覆盖小型轮式机器人的移动速度需求，300转左右的输出转速配合60mm左右直径的驱动轮，平地移动速度能控制在0.8-1m/s，既不会因为速度过快导致巡线传感器采样跟不上，也不会因为转速过低影响移动效率；0.35kgcm左右的输出扭矩，足够驱动1-2kg的小型移动平台完成平地移动、小坡度爬坡动作，搭配简单的L298N或者DRV8833电机驱动板，就能实现正反转、调速控制，非常适合学生竞赛、原型机验证阶段的快速搭建。设计配套安装结构时还要注意电机本体的外径尺寸，做安装抱箍或者安装座内孔时，要预留0.1-0.2mm的间隙，避免过盈配合压坏电机外壳，同时要注意电机尾部的供电接线端子位置，预留足够的接线空间，不要让安装板压到导线绝缘层，防止长期震动后导线绝缘层破损短路。另外这类减速电机的齿轮组多采用润滑脂终身润滑设计，使用过程中不需要额外加注润滑油，设计安装结构时不要把减速箱部分靠近高温热源，避免内部润滑脂融化流失，导致齿轮磨损加剧、噪音变大。

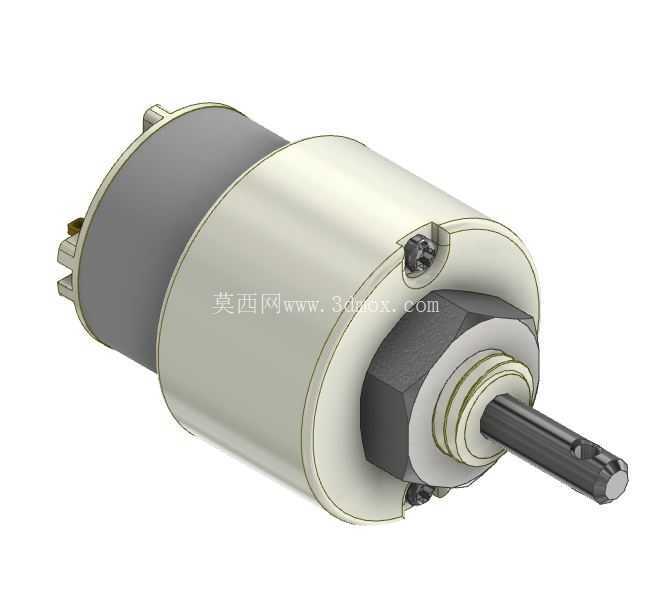

　　从结构建模的角度来看，这个模型完整还原了电机本体的外壳台阶、减速箱的固定螺丝位置、输出轴的扁位与螺纹特征，在做整机装配干涉检查时，可以直接导入装配体，验证安装座的开孔位置、轮系的配合间隙是否合理，不用自己反复测绘电机尺寸，能减少建模阶段的尺寸测绘误差，避免后续加工安装板时出现孔位不对、间隙不足的问题。很多新手工程师在做小型机器人设计时，容易忽略电机输出轴的径向承载能力，这类小型减速电机的输出轴轴承多采用含油轴承，径向承载能力有限，设计轮系连接结构时，不要让车轮的重量全部压在电机输出轴上，最好在车轮外侧增加辅助支撑轮或者轴承座，分担轴承受力，延长电机的使用寿命。另外在做接线设计时，要注意电机的正负极对应转向，提前在模型里标注好接线方向，避免装配后接线空间不足，需要返工调整安装位置。
