KH42HM2型Nema17步进电机结构设计

　　在桌面级数控设备、小型自动化模组的结构选型环节，42系列步进电机始终是小负载高精度传动场景的核心执行元件，本次呈现的KH42HM2规格Nema17步进电机，完全遵循Nema标准安装接口规范，可直接适配绝大多数标准42电机安装位，无需额外做转接板设计，能大幅缩短非标设备的结构开发周期。从实际应用场景来看，这类电机常被用于3D打印机的XYZ轴进给传动、桌面雕刻机的主轴进给驱动、小型传送带的动力输出、实验室自动化采样设备的位移驱动，甚至部分小型智能门锁的锁舌伸缩机构、监控云台的角度调节机构中，核心是利用其开环状态下的精准步距特性，在不需要额外加装编码器的低成本方案里，实现稳定的角度与位移控制。

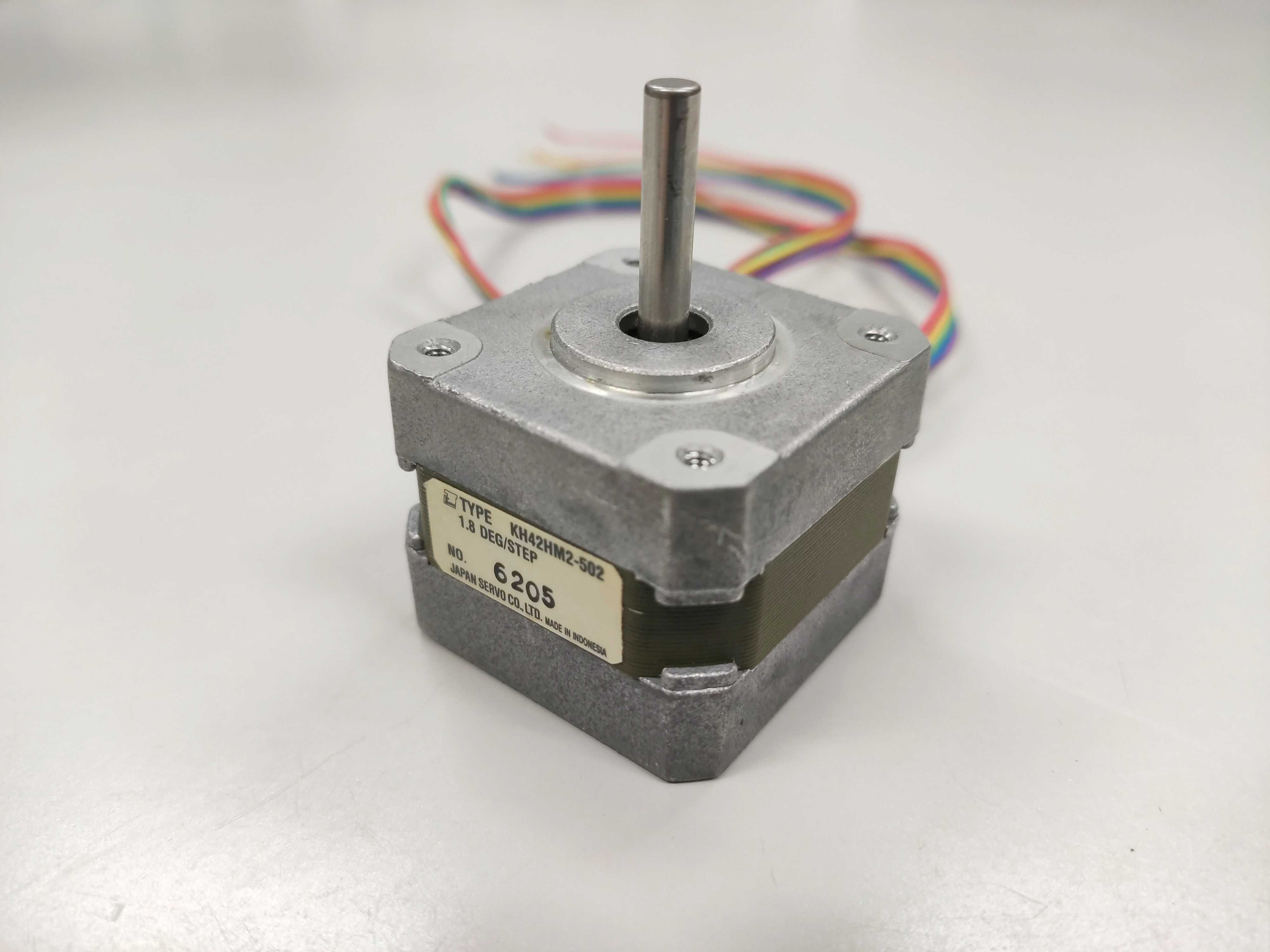

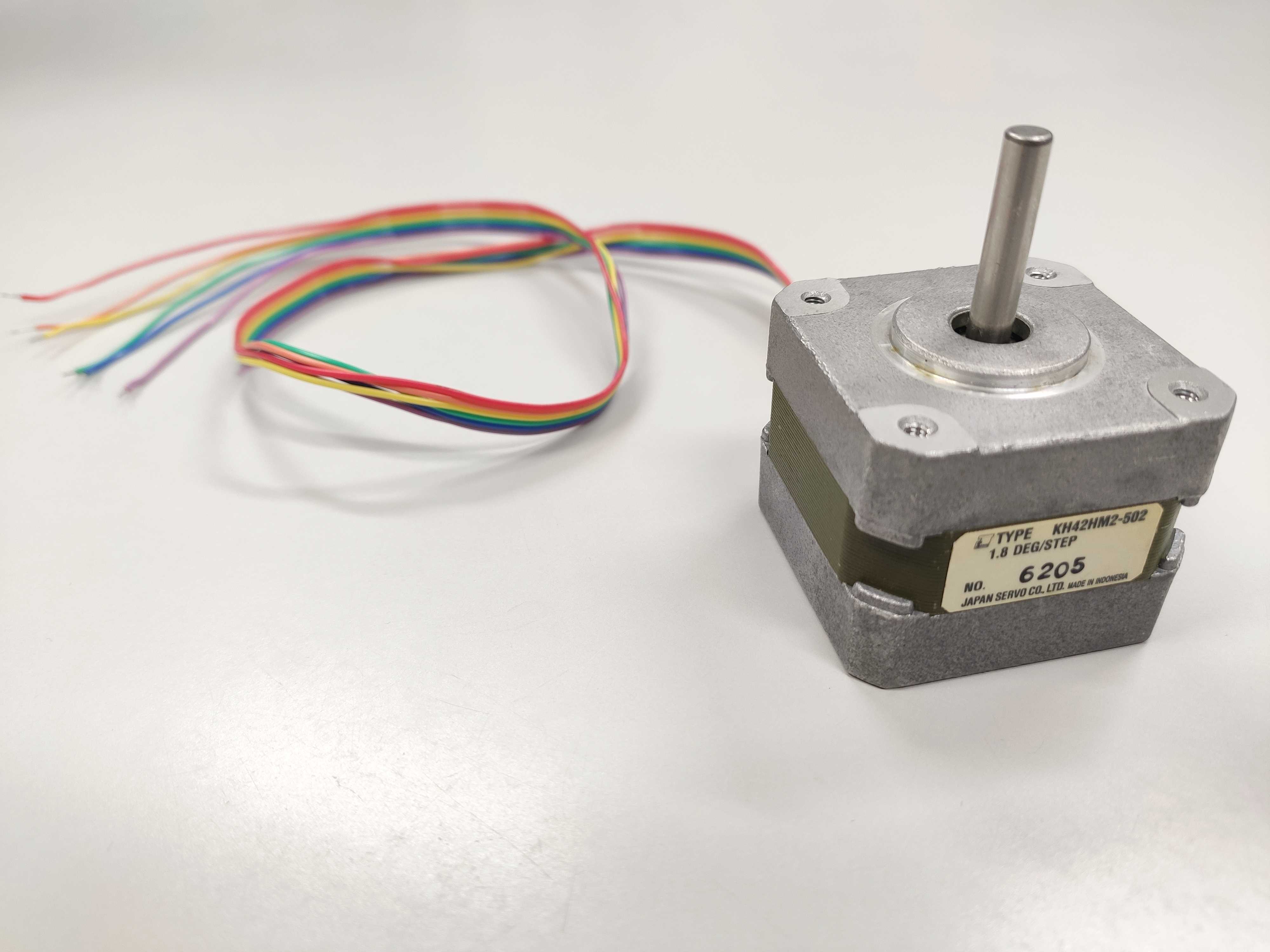

　　从产品功能特性来看，这款两相混合式步进电机步距角为1.8度，整步状态下每转可输出200个固定步距，配合细分驱动器使用时，可将单步距拆解为更小的进给量，有效降低低速运行时的振动与噪音，满足低速平稳传动的需求。电机本体采用方形叠片定子结构，硅钢片叠压精度直接决定了电机的空载启动扭矩与运行温升，绕组采用耐高温漆包线绕制，可在常规工业环境温度下长期连续运行，不会出现绕组过热退磁的问题。输出轴采用标准D型轴设计，轴径与伸出长度完全匹配标准同步轮、联轴器、齿轮的安装尺寸，锁紧时可通过D型切面传递更大扭矩，避免传动件与输出轴之间出现打滑空转的问题。电机尾部引出的多相彩色线缆，严格对应绕组相序，接线时可通过线色快速区分A+、A-、B+、B-相序，减少调试阶段的接线错误率。

　　从设计思路层面拆解，这款电机的结构完全围绕安装兼容性与运行可靠性展开，前端盖与后端盖采用压铸铝合金材质，既保证了安装面的结构强度，又能通过铝合金材质的导热特性，将绕组运行产生的热量快速传导到安装基板上，辅助降低电机本体的运行温升。端盖上的四个安装孔采用通孔设计，安装孔位的中心距严格遵循Nema17标准的42mm中心距要求，可直接通过M3螺丝固定在设备的安装立板或者电机座上，安装孔的沉台设计可让螺丝头完全沉入端盖内部，不会出现螺丝凸起干涉其他部件的问题。电机本体的叠片厚度决定了电机的额定输出扭矩，这款规格的电机扭矩可覆盖绝大多数小型传动场景的负载需求，不会出现扭矩不足导致的丢步问题，也不会因为选型扭矩过大造成安装空间与成本的浪费。

　　从外形尺寸与安装边界来看，电机本体的方形外轮廓边长为42mm，整体长度根据叠厚规格控制在合理范围内，设计选型时需要预留出尾部线缆的弯折空间，避免线缆被端盖或者安装板挤压破损。输出轴的伸出长度需要匹配所搭配的传动件厚度，若传动件厚度过大，需要额外注意轴端不要顶到对面的支撑结构，避免电机转动时出现机械干涉。安装时需要保证电机安装面与设备安装板的平面度，若安装面存在倾斜，会导致电机输出轴与传动机构不同心，长期运行会加剧轴承磨损，同时增大运行噪音与振动。搭配联轴器使用时，需要保证电机轴与从动轴的同轴度误差在允许范围内，不要通过螺丝强行锁紧不同心的轴系，否则会额外增加电机的径向负载，缩短电机的使用寿命。

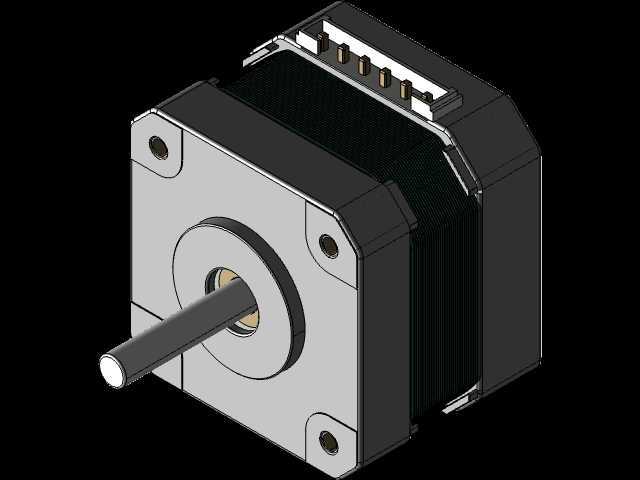

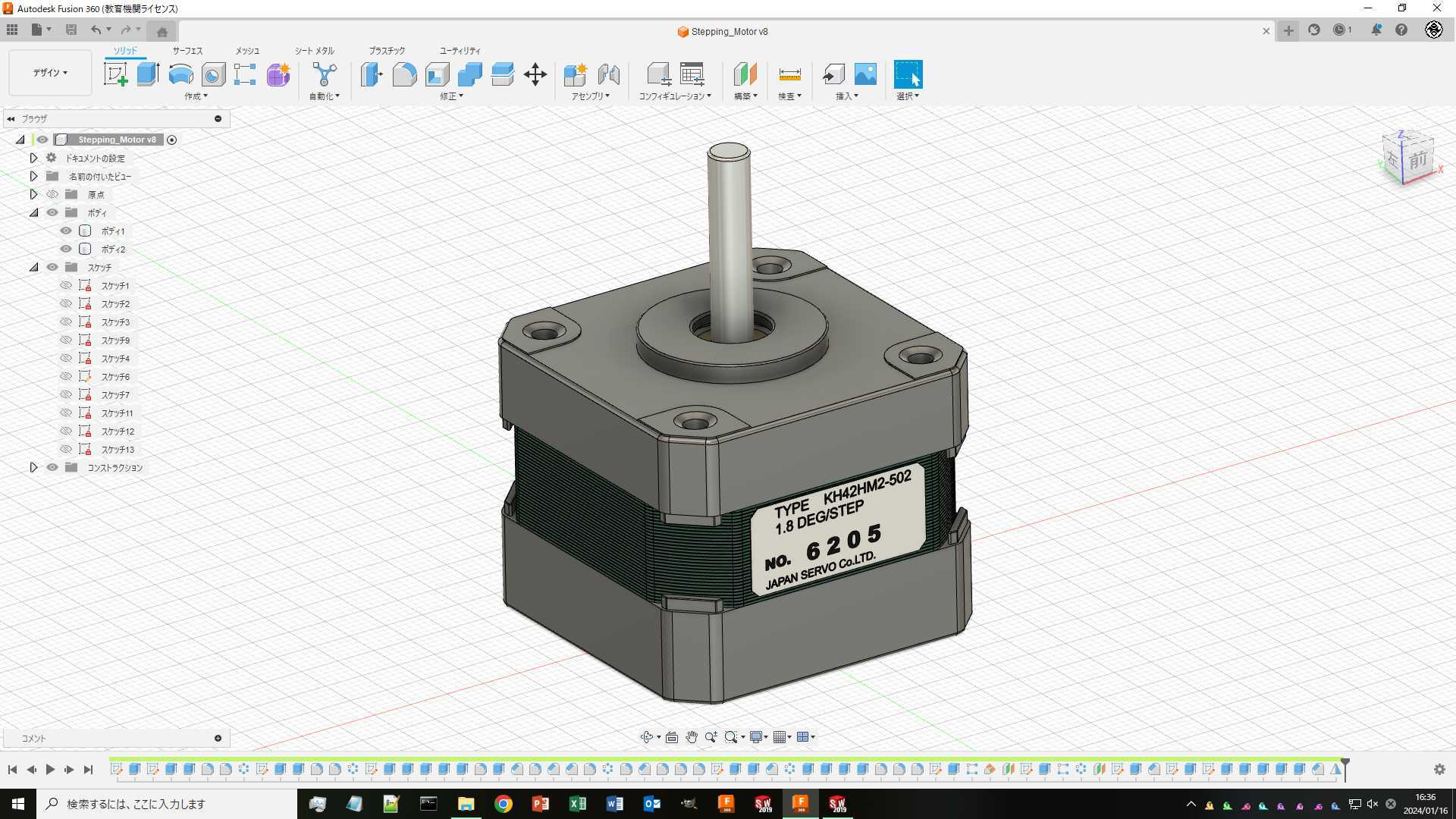

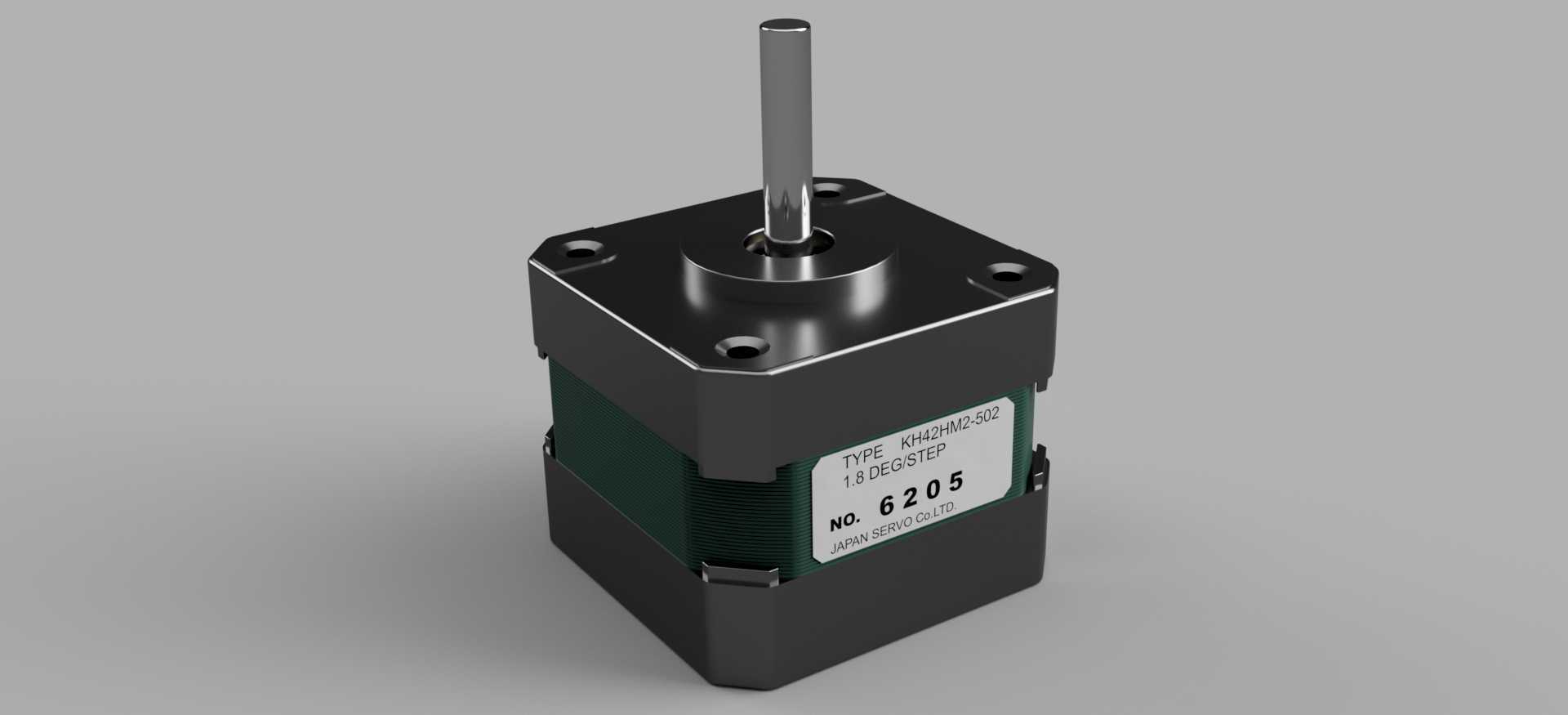

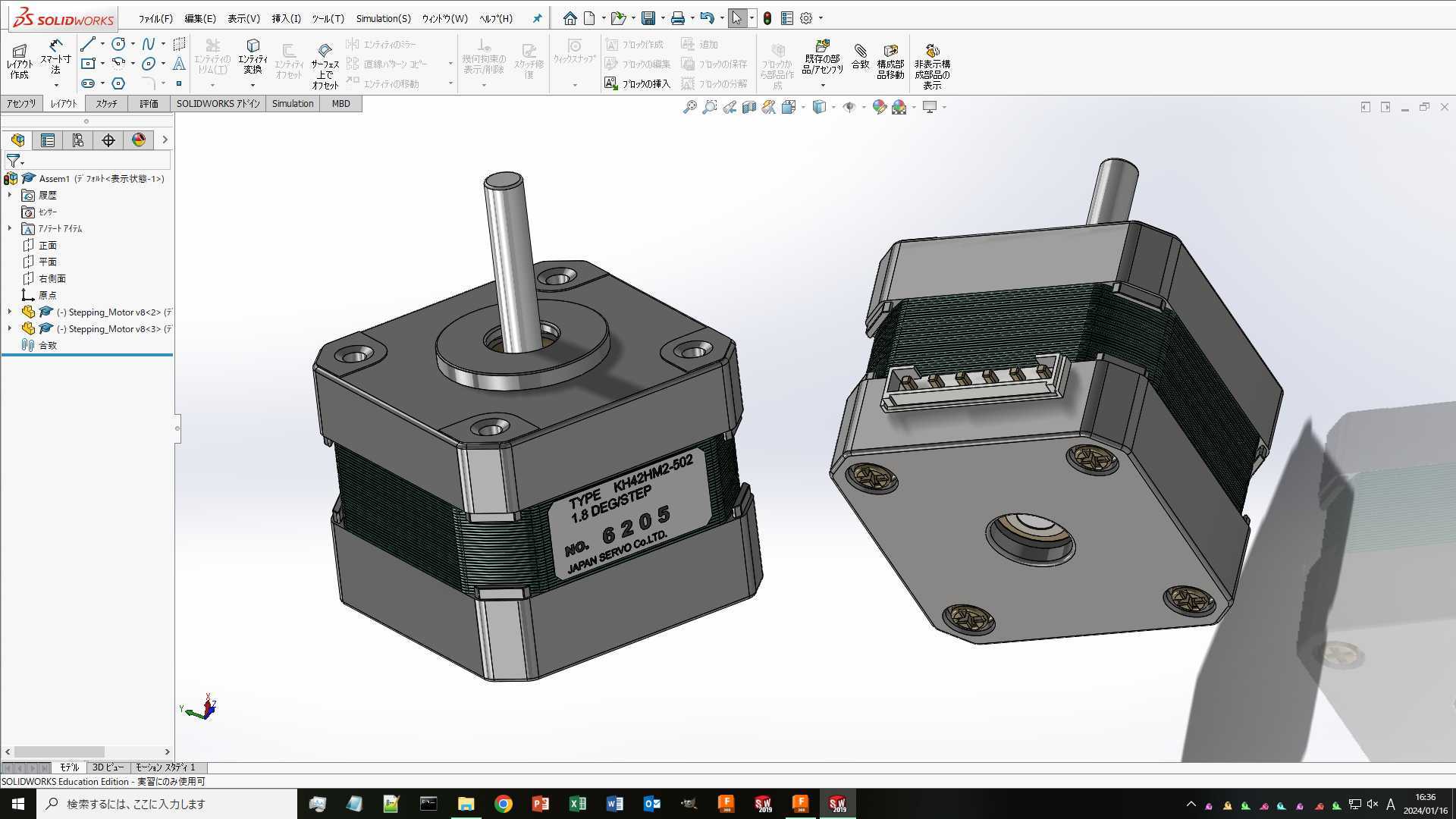

　　在实际结构建模过程中，这款电机的模型完全还原了实物的所有安装特征，包括端盖的安装孔位置、输出轴的D型切面尺寸、线缆的引出方向与大致直径、本体表面的标签位置与外观特征，在做整机装配干涉检查时，可直接将该模型导入装配体中，验证电机与周围结构件的间隙是否合理，线缆的走线路径是否存在干涉，安装螺丝的操作空间是否足够，不需要再手动测绘电机尺寸，能有效提升结构设计的效率，避免因为尺寸测绘误差导致的装配问题。
